Impostazioni Modbus TCP

Panoramica

Dopo aver aggiunto i dispositivi in gestore protocollo, utilizzare la scheda Gestore di rete o Servizi Ethernet per modificare la pianificazione di rete.

Impostazioni Modbus TCP

Per configurare i dispositivi slave predefiniti aggiunti sul Modbus TCP IOScanner, procedere nel seguente modo:

Passo	Azione

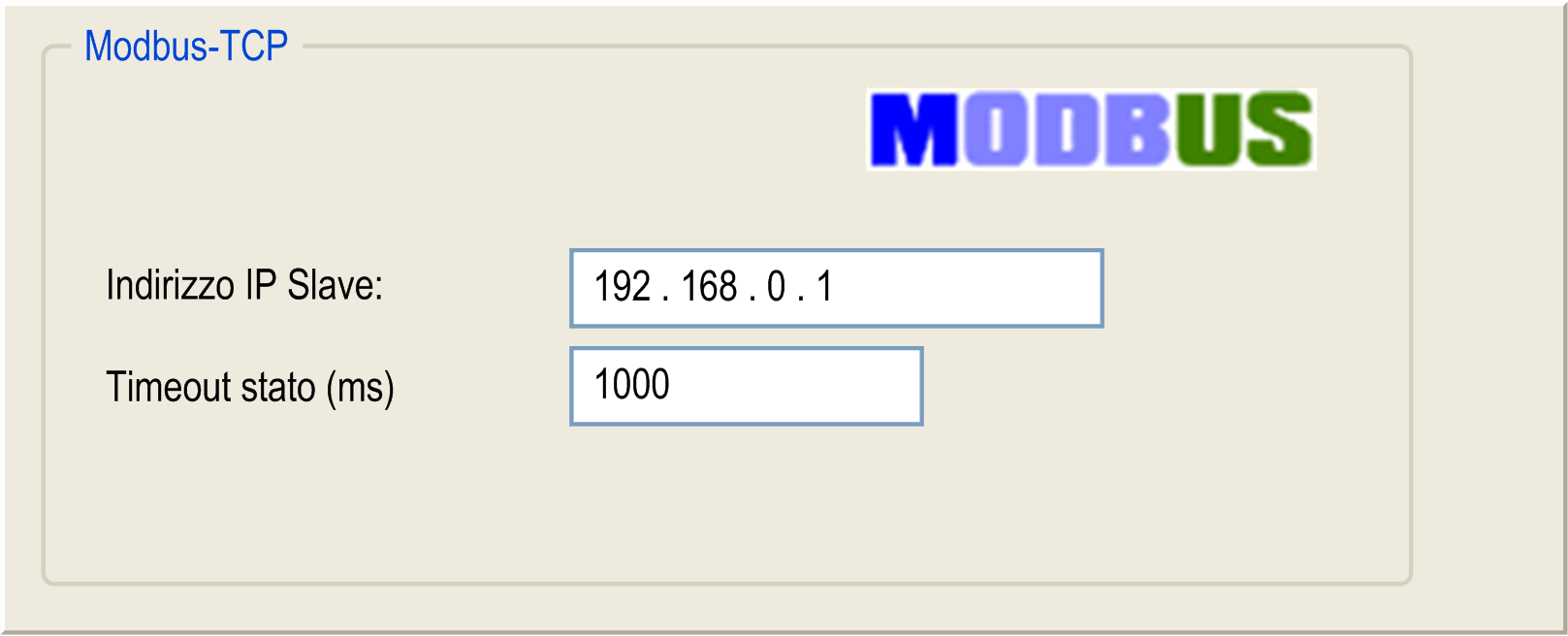

1	Nella Struttura dispositivi, fare doppio clic sul nodo di un dispositivo slave Modbus TCP. Risultato: viene visualizzata la finestra di configurazione:
2	Specificare un Indirizzo IP slave. I valori delle Impostazioni indirizzo sono uguali a quelli definiti in gestore protocollo.
3	Immettere un valore di Timeout di stato (ms) (1000 per impostazione predefinita). Rappresenta il ritardo (in ms) tra una richiesta del Modbus TCP IOScanner e una risposta dallo slave. Alla scadenza del timeout di stato, il valore del bit di stato associato passa a 0. I valori del bit di stato possono essere visualizzati nella scheda IOScanner I/O Mapping o tramite Server Web. Il timeout di stato si applica ai canali del dispositivo slave.
4	Per i dispositivi con impostazioni avanzate, possono essere richieste alcune impostazioni aggiuntive: Frequenza di ripetizione (ms):: valore del tempo espresso in ms. Rappresenta il ritardo tra due invii di una richiesta. Questo valore deve essere inferiore al Timeout di stato (ms). ID unità: ID unità del dispositivo slave Modbus TCP (255 per impostazione predefinita). Vedere Device Type Manager - Guida utente.
