Configurazione di TeSys™ island in EcoStruxure Machine Expert
Per configurare il TeSys™ island, fare doppio clic sul nodo TeSys_island nella Struttura dispositivi.
Risultato: l’editor dispositivi TeSys_island è visualizzato nella vista editor con più schede di Logic Builder con le impostazioni predefinite e le schede dell’editor di dispositivi predefinito (ad esempio, Configurazione, Parametri, Mappatura I/O).
Per maggiori informazioni, vedere il capitolo Finestre di dialogo comuni dell'editor di dispositivi nella Guida alla programmazione.
Apertura della scheda Configurazione
|
Passo |
Azione |
|---|---|
|
1 |
Fare doppio clic sul nodo TeSys_island nella Struttura dispositivi. Risultato: l’editor di dispositivi TeSys_island viene visualizzato nella vista editor con più schede di Logic Builder.
|
|
2 |

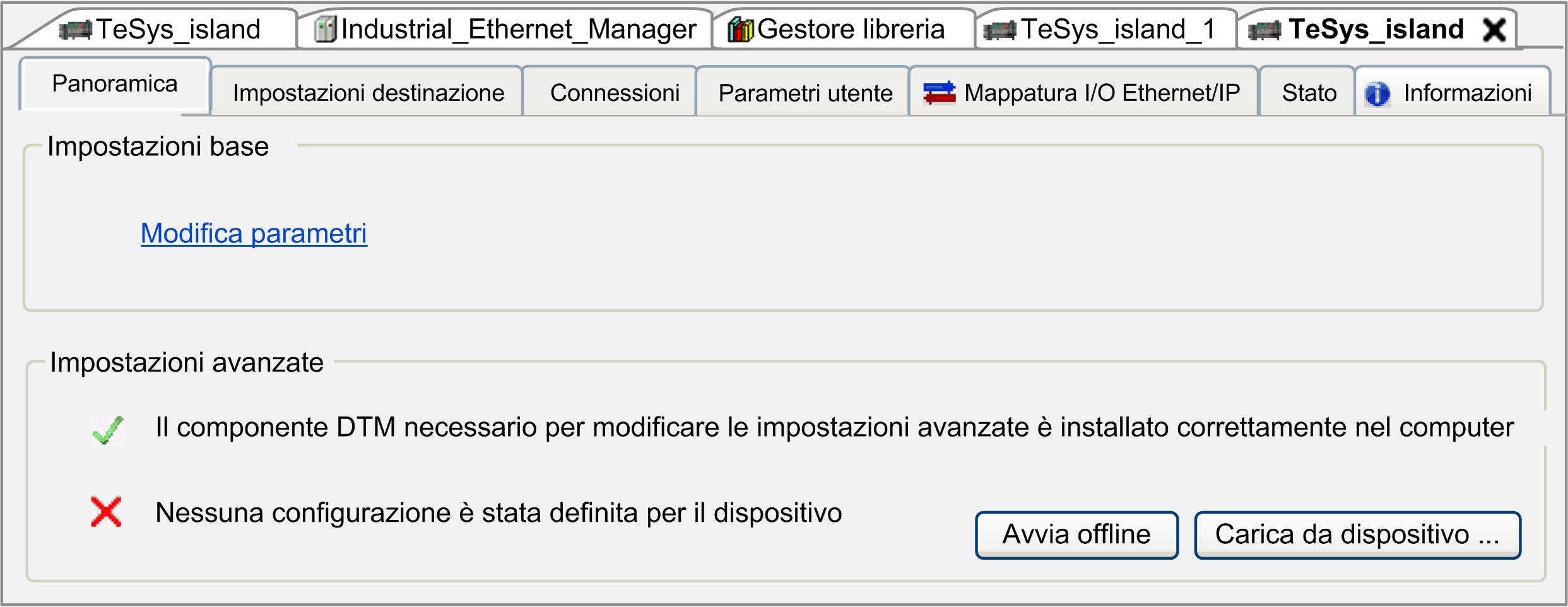

Per la configurazione iniziale, fare clic sul pulsante Avvia offline per caricare la configurazione predefinita, quindi fare clic sul collegamento Modifica configurazione.... Risultato: si apre la scheda Configurazione nell’editor di dispositivi TeSys_island, che consente la configurazione di TeSys™ island in un frame FDT (Field Device Tool).
|

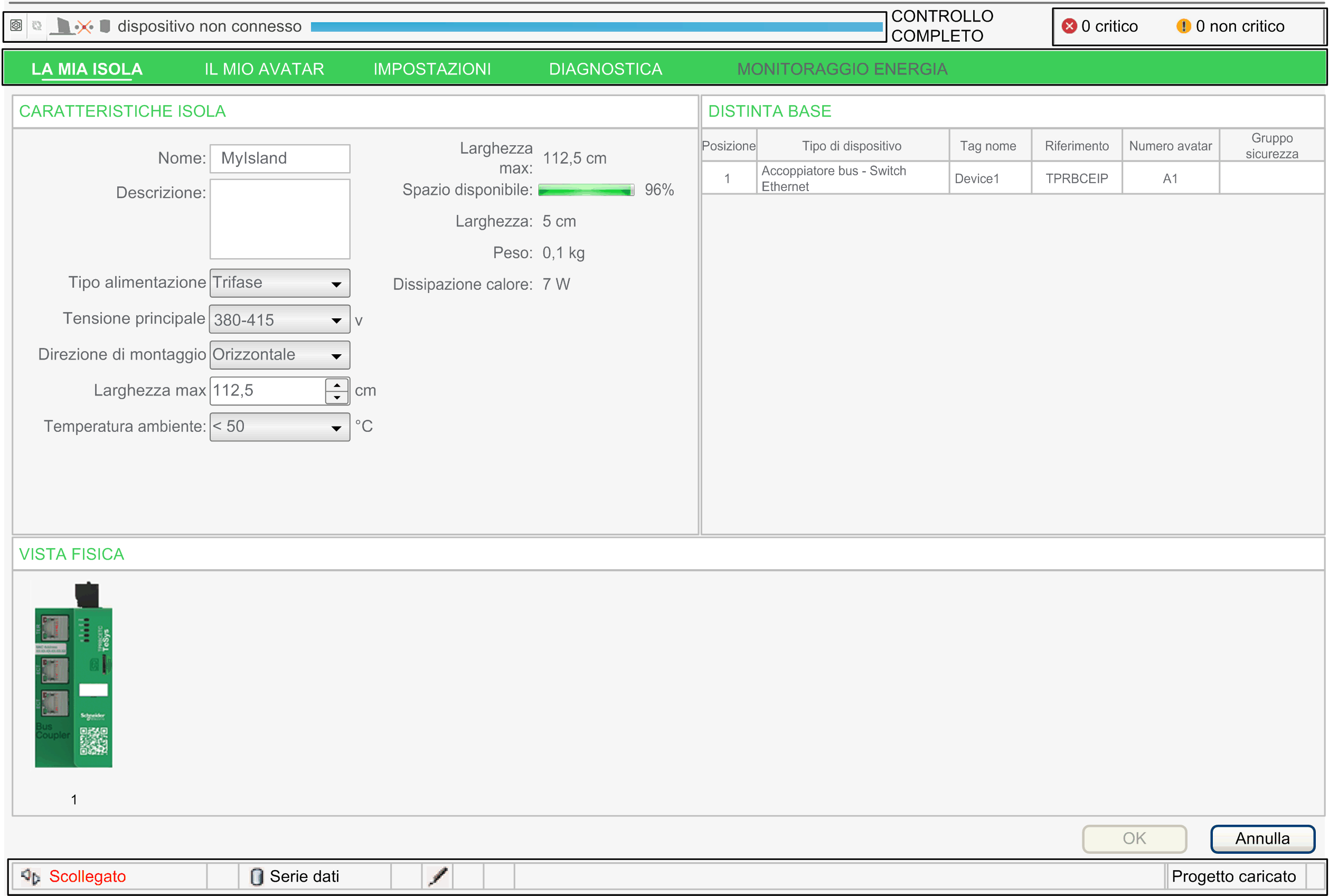

La modalità di configurazione offline viene indicata come segue:
oDalla riga blu nella barra degli strumenti e dallo stato Dispositivo non collegato.
oDallo stato Scollegato rosso nella barra di stato.
Ora è possibile configurare i parametri TeSys™ island in modalità offline utilizzando il concetto avatar.
Avatar Concetto del TeSys™ island DTM
TeSys™ island DTM utilizza un concetto avatar. Gli Avatars sono rappresentazioni funzionali e digitali dei moduli fisici e dei processi che sono disponibili in TeSys™ island.
Sono disponibili i seguenti tipi di avatars:
|
Avatar |
Rappresentazioni |
Descrizione |
|---|---|---|
|
Sistema |
Accoppiatore bus |
Gestione e integrazione di TeSys™ island. |
|
Dispositivo |
Moduli individuali (quali starter, moduli ingresso/uscita) |
Gestione dei moduli come dispositivi stand-alone. |
|
Carico |
Funzionamento del modulo correlato ad un carico specifico |
Gestione di applicazioni con differenti tipi di carico. Ad esempio, un avatar per motore reversibile include uno starter per la marcia avanti e indietro assieme ad una logica operativa preprogrammata per marcia avanti e indietro. |
Per maggiori informazioni sul concetto avatar e sui parametri TeSys™ island, consultare la Guida in linea della libreria TeSys™ island DTM, fornita dalla guida contestuale di EcoStruxure Machine Expert.
Download della configurazione su TeSys™ island
Dopo aver eseguita la configurazione dei parametri di TeSys™ island in modalità offline, sarà necessario scaricare le impostazioni su TeSys™ island eseguendo uno dei seguenti comandi:
oFare clic sul pulsante Download nella scheda Configurazione dell'editor dispositivi.
oFare clic con il pulsante destro del mouse sul nodo TeSys_island nella struttura Dispositivi ed eseguire il comando Scarica nel dispositivo.
Risultato: viene stabilita una connessione a TeSys™ island:
oLa riga di stato nella barra degli strumenti diventa arancione per indicare Dispositivo collegato.
oLa barra di stato diventa verde e indica Collegato.
Ciò indica che le impostazioni configurazione sono state trasferite correttamente a TeSys™ island.
