Collegamento ingressi e uscite digitali (CN6)
Generale
L'apparecchio dispone di ingressi e di uscite configurabili. L'assegnazione standard e l'assegnazione configurabile dipendono dal modo operativo selezionato. Per ulteriori informazioni, vedere Ingressi e uscite segnale digitali.
Specifiche dei cavi
|
Schermatura: |
- |
|
Doppino intrecciato: |
- |
|
PELV: |
Necessario |
|
Struttura dei cavi: |
0,25 mm2, (AWG 22) |
|
Lunghezza massima cavo: |
30 m (98,4 ft) |
Caratteristiche dei morsettiCN6
|
Caratteristica |
Unità |
Valore |
|---|---|---|
|
Sezione della connessione |
mm2 (AWG) |
0,2 ... 1,0 (24 ... 16) |
|
Lunghezza spellatura |
mm (in) |
10 (0,39) |

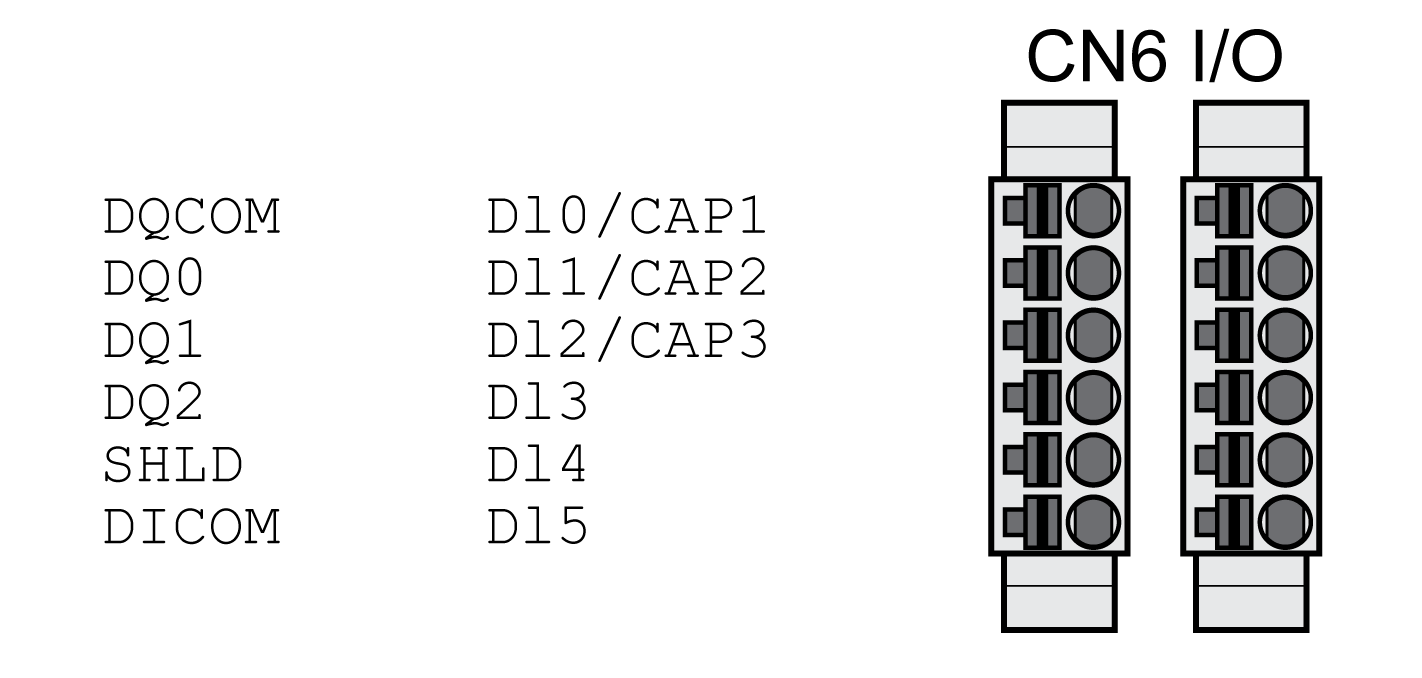

Schema di cablaggio
|
Segnale |
Significato |
|---|---|
|
DQCOM |
Potenziale di riferimento di DQ0 ... DQ2 |
|
DQ0 |
Uscita digitale 0 |
|
DQ1 |
Uscita digitale 1 |
|
DQ2 |
Uscita digitale 2 |
|
SHLD |
Collegamento schermatura |
|
DICOM |
Potenziale di riferimento di DI0 ... DI5 |
|
DI0/CAP1 |
Ingresso digitale 0/ingresso Capture 1 |
|
DI1/CAP2 |
Ingresso digitale 1 /i ngresso Capture 2 |
|
DI2/CAP3(1) |
Ingresso digitale 2 /i ngresso Capture 3(1) |
|
DI3 |
Ingresso digitale 3 |
|
DI4 |
Ingresso digitale 4 |
|
DI5 |
Ingresso digitale 5 |
|
(1) Disponibile con versione hardware ≥RS03 |
|
I connettori sono codificati. In fase di collegamento accertarsi della corretta assegnazione.
La configurazione e l'assegnazione standard degli ingressi e delle uscite è descritta nella sezione Ingressi e uscite segnale digitali.
