Esempi

Informazioni generali

Gli esempi illustrano alcune possibilità di impiego tipiche del prodotto. Questo esempi sono finalizzati a offrire una panoramica generale, ma non rappresentano schemi di cablaggio completi.

Gli esempi descritti qui hanno solo scopi formativi. In generale, consentono di comprendere come sviluppare, sottoporre a test, mettere in servizio e integrare logica dell'applicazione e/o cablaggio del dispositivo dell'apparecchiatura associata con il proprio progetto nei sistemi di controllo. Gli esempi non devono essere utilizzati direttamente su prodotti facenti parte di una macchina o processo.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non includere informazioni su cablaggio, programmazione o logica di configurazione o valori di impostazione dagli esempi nella propria macchina o processo senza aver provato attentamente l'intera applicazione. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

L'uso della funzione di sicurezza STO contenuta in questo prodotto presuppone un'accurata pianificazione. Per ulteriori informazioni, vedere la sezione Sicurezza funzionale.

Esempio di funzionamento mediante bus di campo

Il comando ha luogo mediante SERCOS 3.

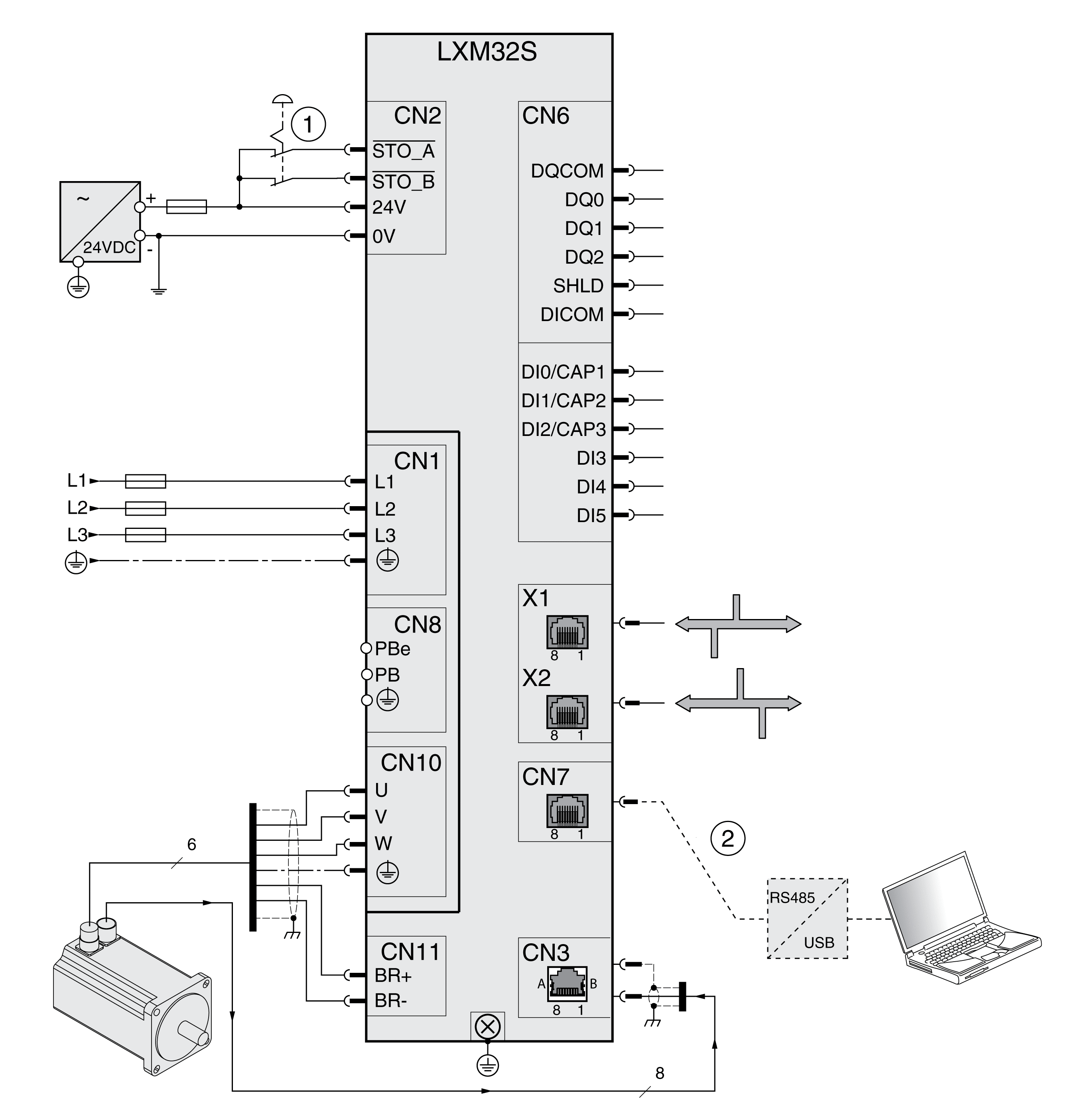

Esempio di cablaggio

1 ARRESTO DI EMERGENZA

2 Accessori per la messa in servizio
