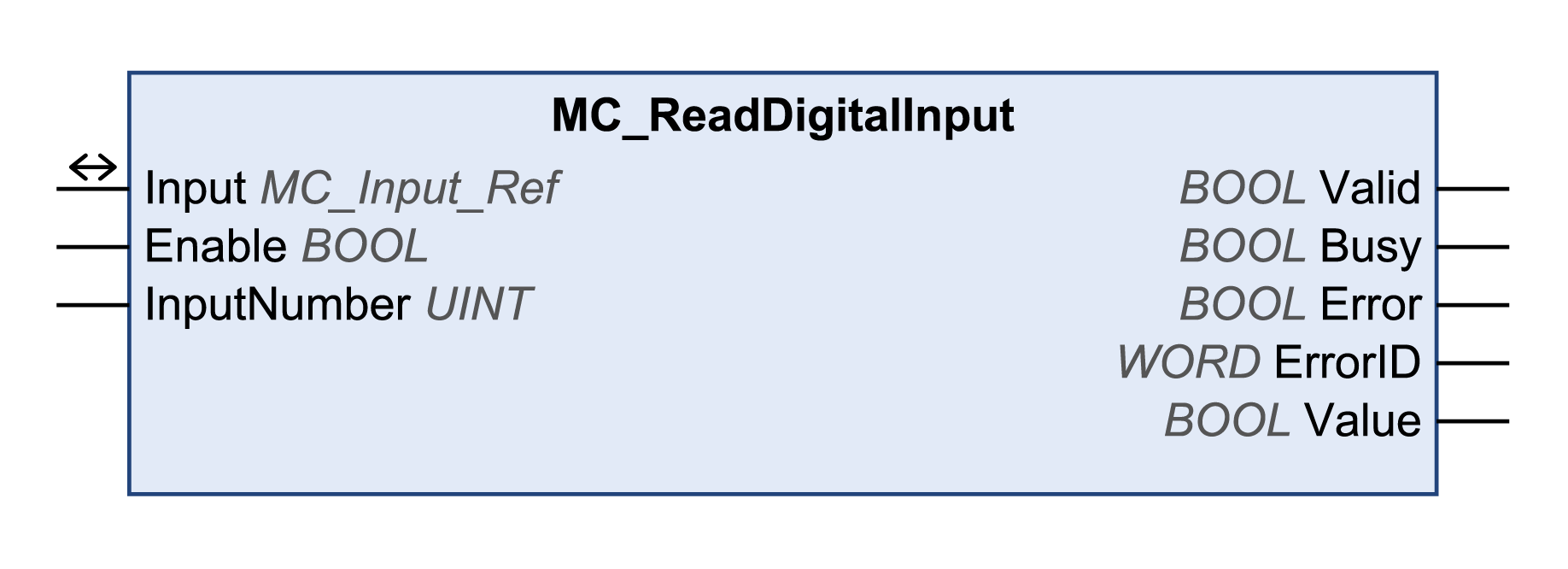

MC_ReadDigitalInput

Descrizione funzionale

Questo blocco funzione legge lo stato di un ingresso digitale.

Nome della libreria: GMC Independent PLCopen MC

Spazio dei nomi: GIPLC

Ingresso	Tipo di dati	Descrizione
Enable	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. L'ingresso Enable avvia o termina l'esecuzione di un blocco funzione. FALSE: l'esecuzione del blocco funzione è terminata. Le uscite Valid, Busy e Error vengono impostate a FALSE. TRUE: il blocco funzione è in fase di esecuzione. Il blocco funzione continua ad essere eseguito per tutto il tempo in cui l'ingresso Enable è impostato a TRUE.
InputNumber	UINT	Valore predefinito: 1 ATV320: Campo valori: 1...6 1: LI1 ... 6: LI6 ATV340/ATV6••/ATV9••: Campo valori: 1...14 1: DI1 ... 8: DI8 9: DI11 (con scheda di espansione) ... 14: DI16 (con scheda di espansione) LXM32A/LXM32ICAN: Campo valori: 1...4 1: DI0 ... 4: DI3 LXM32M: Campo valori: 1...10 1: DI0 ... 6: DI5 7: DI10 (con modulo IOM1) ... 10: DI13 (con modulo IOM1) SD328A: Campo valori: 1...4 1: LI1 ... 4: LI4 Lexium ILA, ILE e ILS integrated drives: Campo valori: 1...4 1: LIO1 (EtherNet/IP, Modbus TCP), IO0 (CANopen) ... 4: LIO4 (EtherNet/IP, Modbus TCP), IO3 (CANopen)

Ingresso

Tipo di dati

Descrizione

Enable

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

L'ingresso Enable avvia o termina l'esecuzione di un blocco funzione.

FALSE: l'esecuzione del blocco funzione è terminata. Le uscite Valid, Busy e Error vengono impostate a FALSE.
TRUE: il blocco funzione è in fase di esecuzione. Il blocco funzione continua ad essere eseguito per tutto il tempo in cui l'ingresso Enable è impostato a TRUE.

InputNumber

UINT

Valore predefinito: 1

ATV320:

Campo valori: 1...6

ATV340/ATV6••/ATV9••:

Campo valori: 1...14

LXM32A/LXM32ICAN:

Campo valori: 1...4

LXM32M:

Campo valori: 1...10

SD328A:

Campo valori: 1...4

Lexium ILA, ILE e ILS integrated drives:

Campo valori: 1...4

Uscita	Tipo di dati	Descrizione
Valid	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: l'esecuzione non è stata avviata o è stato rilevato un errore. I valori sulle uscite non sono validi. TRUE: l'esecuzione è stata completata senza errori rilevati. I valori sulle uscite sono validi e possono essere elaborati.
Busy	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: il blocco funzione non è in fase di esecuzione. TRUE: il blocco funzione è in fase di esecuzione.
Error	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: esecuzione del blocco funzione in corso, nessun errore rilevato. TRUE: è stato rilevato un errore nell'esecuzione del blocco funzione.
ErrorID	WORD	Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError.
Value	BOOL	Campo valori: FALSE, TRUE. Valore predefinito: FALSE. FALSE: Il livello sull'ingresso selezionato è 0 V. TRUE: Il livello sull'ingresso selezionato è 24 V.

Ingresso/uscita	Tipo di dati		Descrizione
Input	MC_Input_Ref		Input È un tipo di dati speciale per gli ingressi analogici e digitali (se disponibile). Il tipo di dati corrisponde al riferimento all'asse dalla configurazione del dispositivo (istanza) a cui appartengono gli ingressi (come per Axis). Nel caso di blocchi funzione forniti per leggere ingressi digitali e analogici, Input sostituisce l'ingresso Axis.
