Configurazione del tipo Main nella modalità Misuratore di frequenza
|
Passo |
Azione |
|---|---|
|
1 |
In Dispositivi, fare doppio clic su Funzioni incorporate > HSC. |
|
2 |
Selezionare il valore Main nel campo HSC0• > Tipo. |
|
3 |
Viene creata l'istanza del tipo Main che può essere rinominata nel campo Variabile. |
|
4 |
Impostare la modalità su Misuratore di frequenza dal menu a discesa HSC0• > Parametri > Modalità. |
|
5 |
Impostare il valore della base tempo dal menu a discesa Parametri > Tempo. |
|
6 |
Impostare il valore del filtro antirimbalzo dal menu a discesa HSC0• > Ingressi clock > Filtro A. |

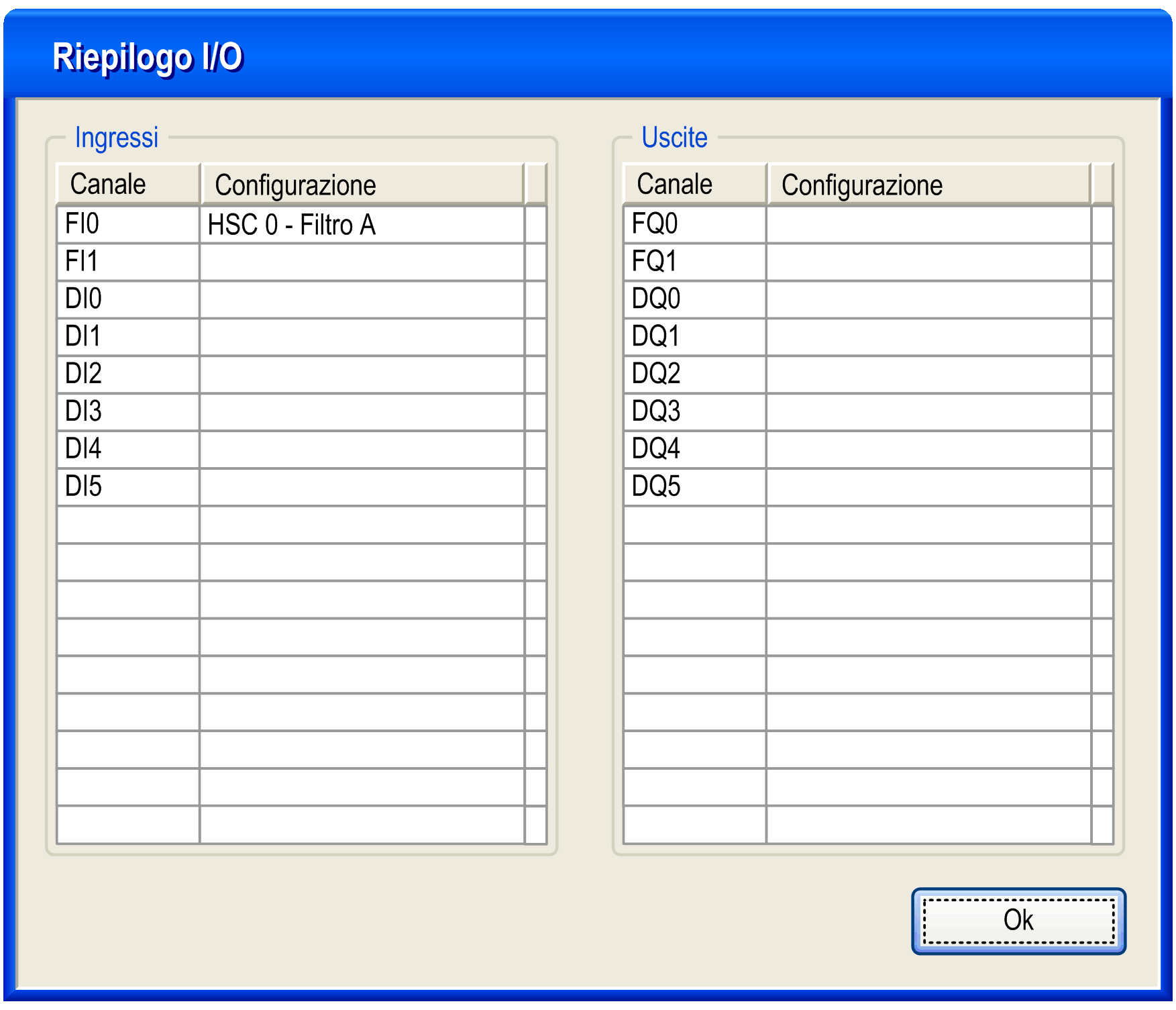

Fare clic sul pulsante Riepiloga IO... per visualizzare le assegnazioni di ingresso e uscita.
Fare riferimento alla guida hardware per i dettagli sul cablaggio.
Il valore di filtro sull'ingresso di tipo Principale influenza la frequenza massima del contatore come indicato nella tabella seguente:
|
Ingresso |
Valore di filtro |
Frequenza massima contatore |
|---|---|---|
|
A |
4 µs |
50 kHz |
|
40 µs |
14,5 kHz |
