Stack di chiamata
Panoramica
Il comando consente di aprire la vista . Se si esegue per fasi un programma in modalità in linea, questa vista indica la posizione del passo correntemente raggiunto con il relativo percorso di chiamata completo.
La vista visualizza il nome dell' interessata e il nome del che controlla la raggiunta sotto la barra del titolo.
Lo stack di chiamata viene visualizzato come elenco di posizioni, ciascuna descritta da nome , e - nel caso delle istanze - dal . In base all'editor, la posizione viene descritta dai numeri di colonna e linea (editor di testi) o dai numeri di elemento o rete (editor grafici).
La prima linea di questo elenco, indicata da una freccia gialla, descrive la posizione del passo corrente. Se questa posizione è in una chiamata da un'altra , la posizione della chiamata viene descritta nella linea successiva. Se questa viene di nuovo chiamata da un'altra , la posizione di chiamata segue nella terza linea e così via.
La vista è anche disponibile in modalità non in linea o durante la normale esecuzione in linea. In questo caso, viene visualizzata la posizione dell'ultima visualizzazione durante una sessione di esecuzione per fasi in linea, ma in grigio.

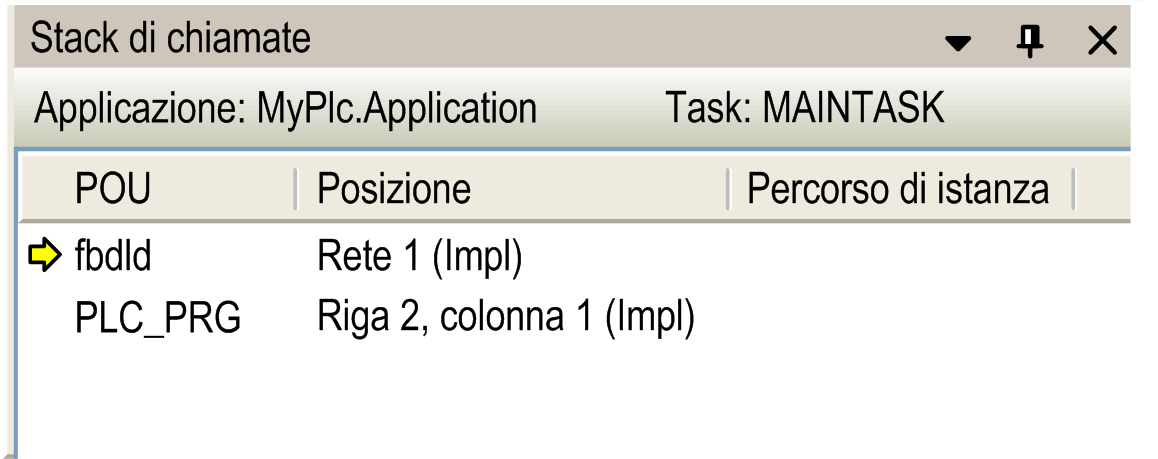

Vista , posizione corrente fbdld, chiamata da PLC_PRG
A differenza di questa vista , la vista fornisce informazioni sulle chiamate di POU anche prima di compilare l'applicazione.
