Inserire una diramazione/Inserire una diramazione a destra

Inserire una diramazione

Il comando dell'Editor SFC > Inserire una diramazione viene usato nell'editor SFC per inserire una diramazione a sinistra degli elementi correntemente selezionati.

Inserire una diramazione a destra

Il comando dell'Editor SFC > Inserire una diramazione a destra viene usato nell'editor SFC per inserire una diramazione a destra degli elementi correntemente selezionati. (Per inserirla a sinistra del passo correntemente selezionato, utilizzare il comando Inserire diramazione).

  • Se l'elemento superiore della selezione corrente è una transizione o una diramazione alternativa, viene creata una diramazione alternativa.

  • Se l'elemento superiore della selezione corrente è un passo, una macro, un salto o una diramazione parallela, viene inserita una diramazione parallela con etichetta Branch<x>. Questo è un nome di etichetta predefinito dove x è un numero variabile. È possibile modificare il nome dell'etichetta. L'etichetta della diramazione può essere usata come destinazione del salto.

  • Se viene selezionato un elemento comune di una diramazione esistente (linea orizzontale), la nuova diramazione verrà aggiunta alle diramazioni esistenti nella posizione più a destra. Se viene selezionato un braccio completo di una diramazione esistente (linea orizzontale), la nuova diramazione verrà aggiunta direttamente a destra di questo.

NOTA: È possibile trasformare le diramazioni eseguendo i comandi Alternativo e Parallelo.

Esempio di diramazione parallela

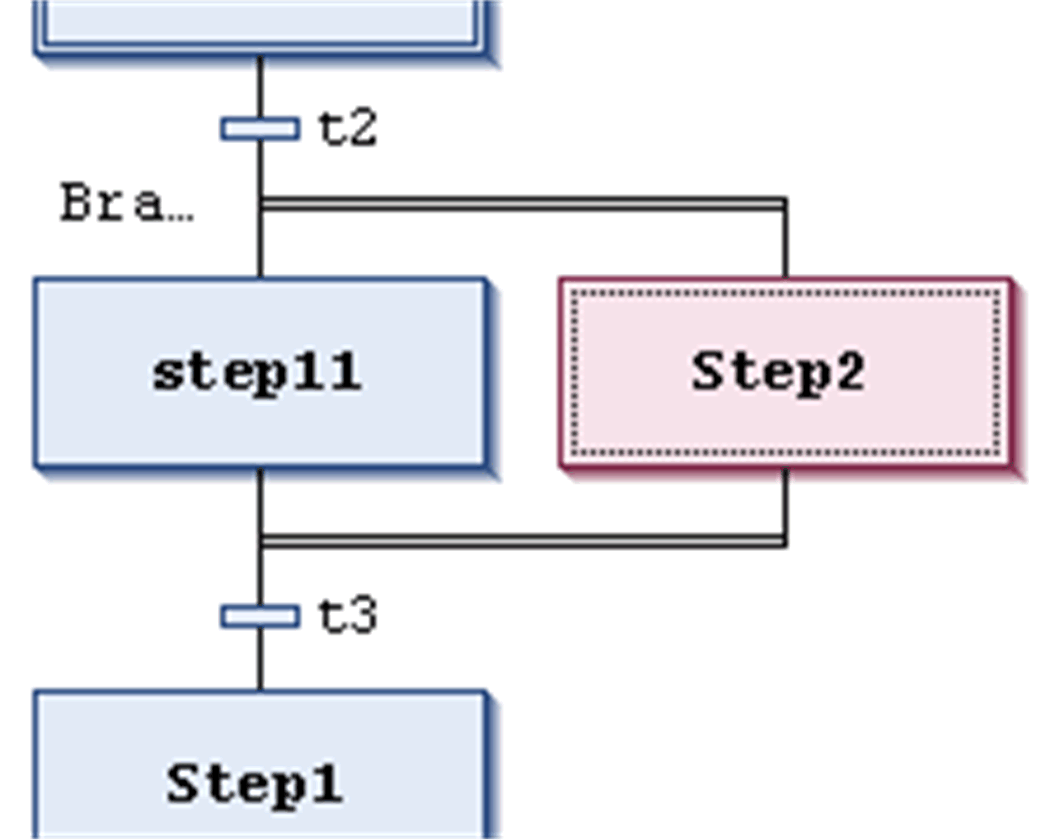

Nell'immagine seguente, è visibile una nuova diramazione parallela, creata dal comando Inserire una diramazione a destra quando era selezionato step11. Automaticamente, verrà inserito un passo (Step2 nell'esempio).

Elaborazione in modalità online: quando t2 è TRUE, Step2 verrà eseguito immediatamente dopo step11 e prima che sia notificato t3.

Verranno pertanto eseguite entrambe le diramazioni, anziché le diramazioni alternative.

Derivazione parallela

Esempio di diramazione alternativa

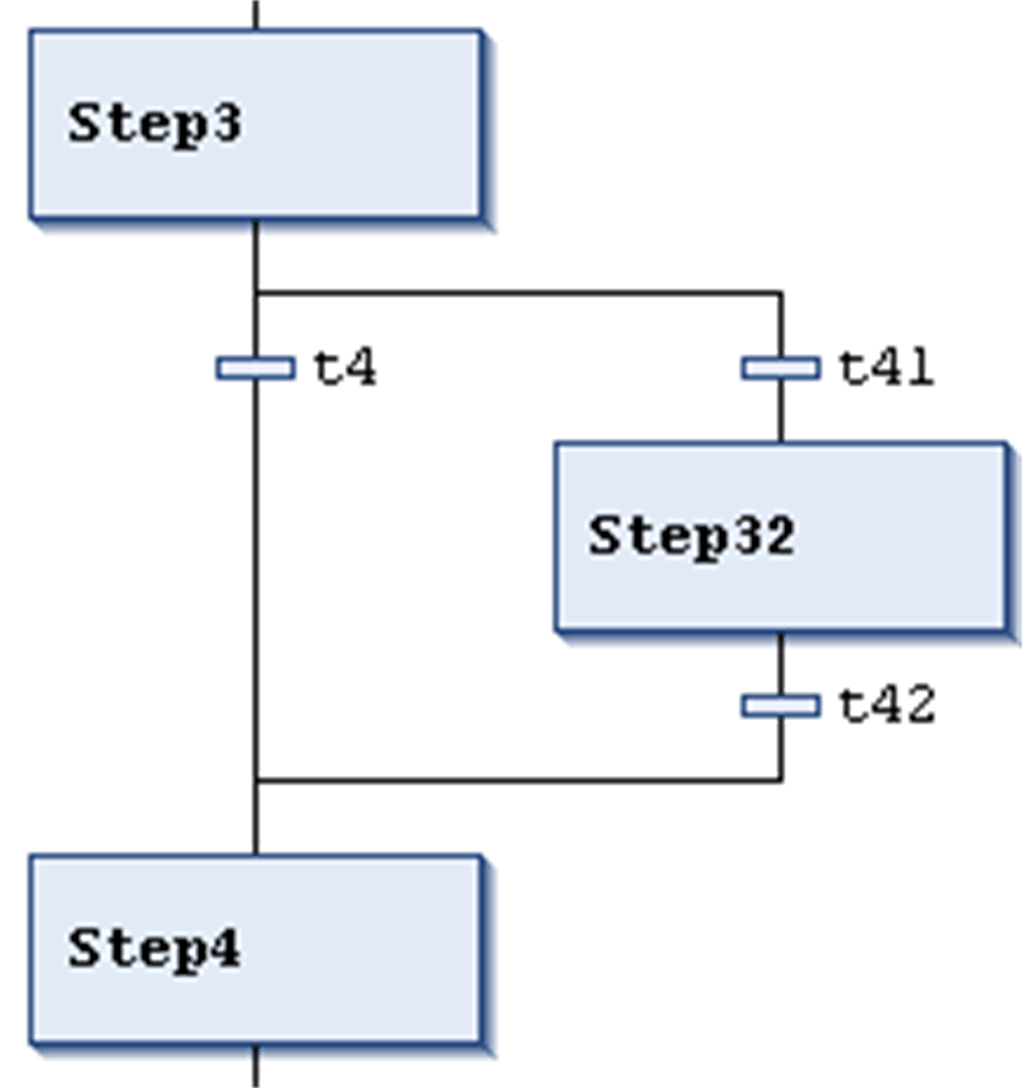

Nell'immagine seguente, è visibile una nuova diramazione alternativa, creata dal comando Inserire una diramazione a destra quando era selezionata la transizione t4. Verranno automaticamente inseriti un passo (Step32) e una transizione precedente e successiva (t41, t42).

Elaborazione in modalità online: quando Step3 è attivo, le seguenti transizioni (t4, t41) verranno controllate da sinistra a destra. Verrà eseguita la prima diramazione la cui transizione viene rilevata TRUE.

Quindi, viene eseguita solo una diramazione, rispetto alle diramazioni parallele.

Derivazione alternativa
