Posizioni del cursore in CFC
Panoramica
Le posizioni del cursore in un programma CFC sono indicate da uno sfondo grigio quando si passa il mouse sull'elemento di programmazione.
Se si fa clic su una di queste aree ombreggiate, prima di rilasciare il pulsante del mouse, il colore di sfondo diventa rosso. Il punto in cui viene rilasciato il pulsante del mouse diventa la posizione corrente del cursore e il relativo elemento o testo viene selezionato e diventa di colore rosso.
Le posizioni del cursore possono essere di tre tipi. Vedere le possibili posizioni indicate da un'area ombreggiata grigia nelle illustrazioni dei paragrafi che seguono.
Cursore posizionato su un testo
Se il cursore è posizionato su un testo e si fa clic con il pulsante del mouse, il testo viene ombreggiato in blu e può essere modificato. Il pulsante è disponibile per l'apertura dell'Accesso facilitato. Come prima cosa dopo l'inserimento di un elemento, i caratteri ??? rappresentano il nome di tale elemento. Sostituire questi caratteri con un identificatore valido. Dopo la visualizzazione di un suggerimento, in seguito al posizionamento del cursore sul nome di una variabile o di un parametro di un modulo. Il suggerimento riporta il tipo della variabile o del parametro e, se esistente, il commento associato su un'altra riga.

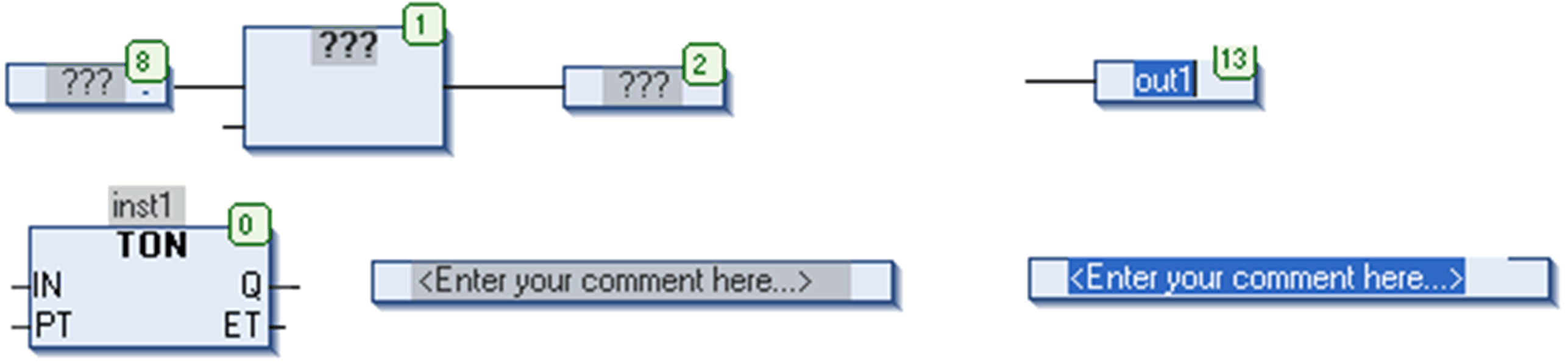

Possibili posizioni del cursore ed esempio di testo selezionato:
Cursore posizionato sul corpo di un elemento
Se il cursore è posizionato sul corpo di un elemento (modulo, ingresso, uscita, salto, etichetta, ritorno, commento, segno di collegamento), questo viene visualizzato in colore rosso e può essere spostato spostando il mouse.

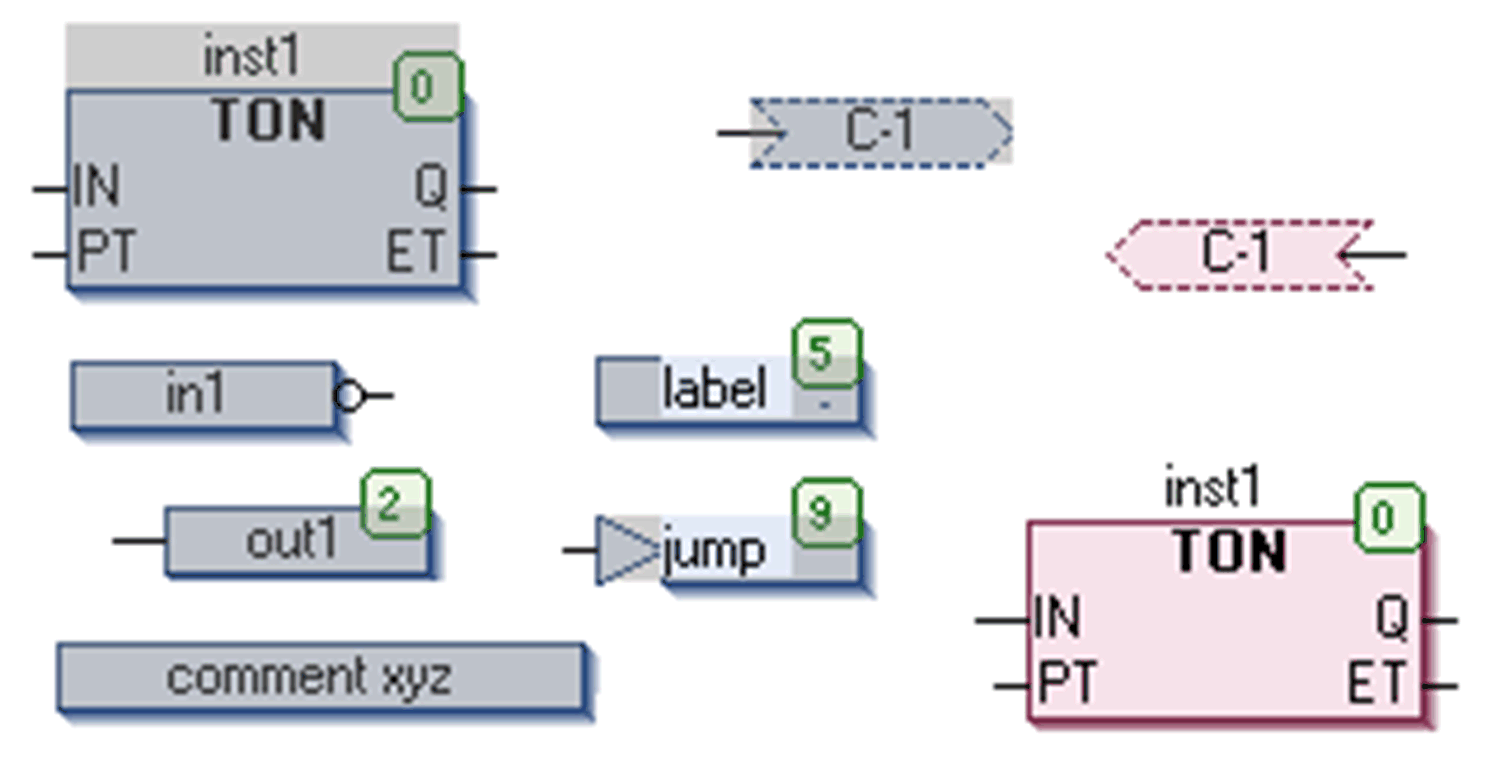

Possibili posizioni del cursore ed esempio di un corpo selezionato:
Cursore posizionato sul corpo su una connessione di ingresso o uscita di un elemento
Se il cursore è posizionato su una connessione di ingresso o uscita di un elemento, un quadrato di colore rosso indica la posizione (punto di connessione). Può essere negato, impostato o ripristinato.

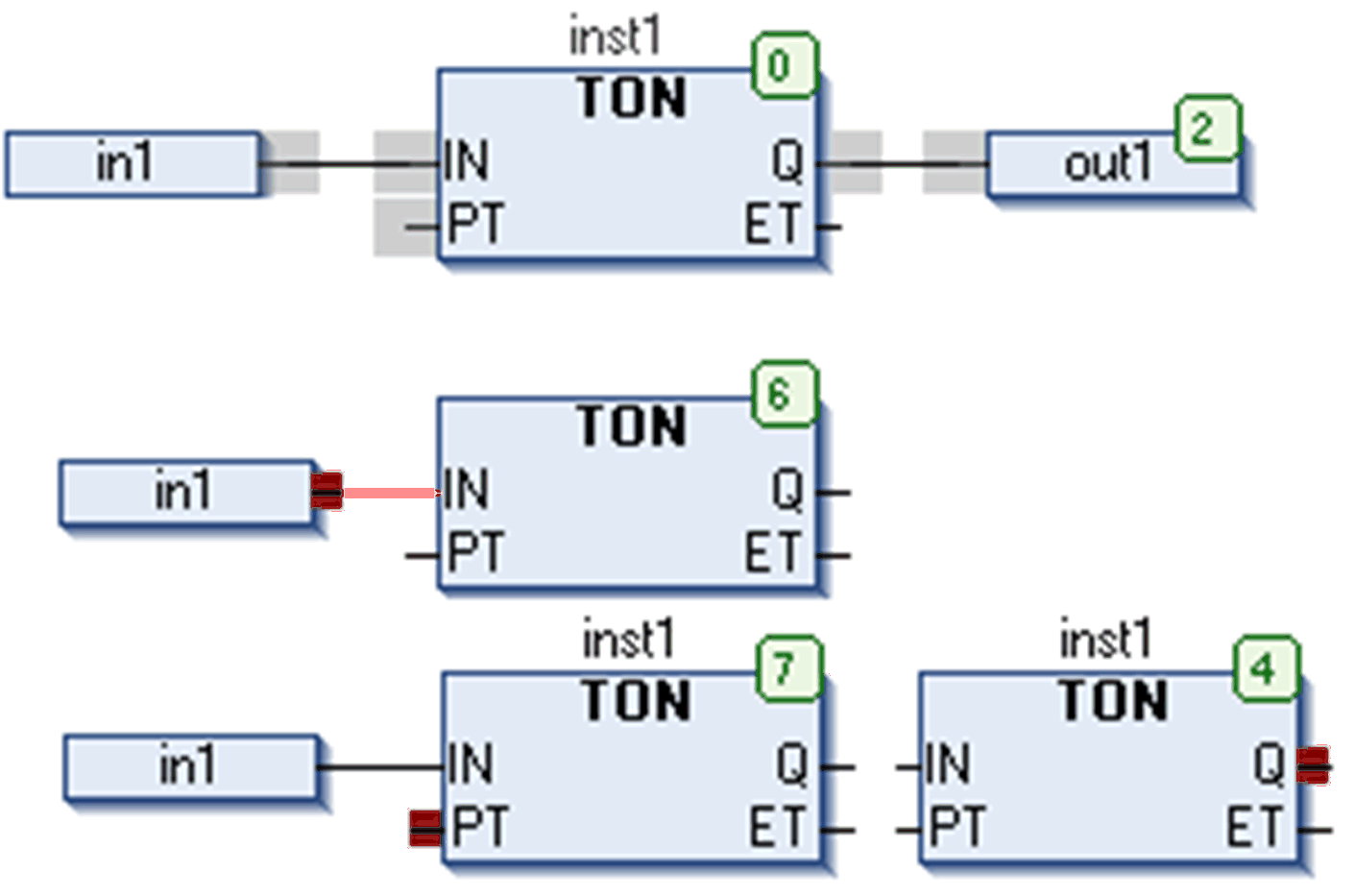

Possibili posizioni del cursore (ombreggiatura grigia) ed esempi di posizioni di ingresso o uscita selezionate (quadrati rossi):
