Definizione variabile singola EcoStruxure Machine Expert
Panoramica
Se si pubblicano le variabili in EcoStruxure Machine Expert, queste sono automaticamente disponibili per l'uso nell'applicazione HMI Vijeo-Designer.
Per lo scambio di variabili con il protocollo Machine Expert, procedere nel seguente modo:
-
Creare le variabili nel controller.
-
Pubblicare le variabili definendole come Simboli nel controller. A questo punto esse sono disponibili nell'HMI come variabili EcoStruxure Machine Expert.
-
Configurare la connessione fisica (configurata automaticamente da EcoStruxure Machine Expert).
Disattivazione dell'esportazione simboli automatica in Vijeo-Designer
Per impostazione predefinita, EcoStruxure Machine Expert esporta automaticamente le variabili definite come Simboli nell'applicazione HMI Vijeo-Designer.

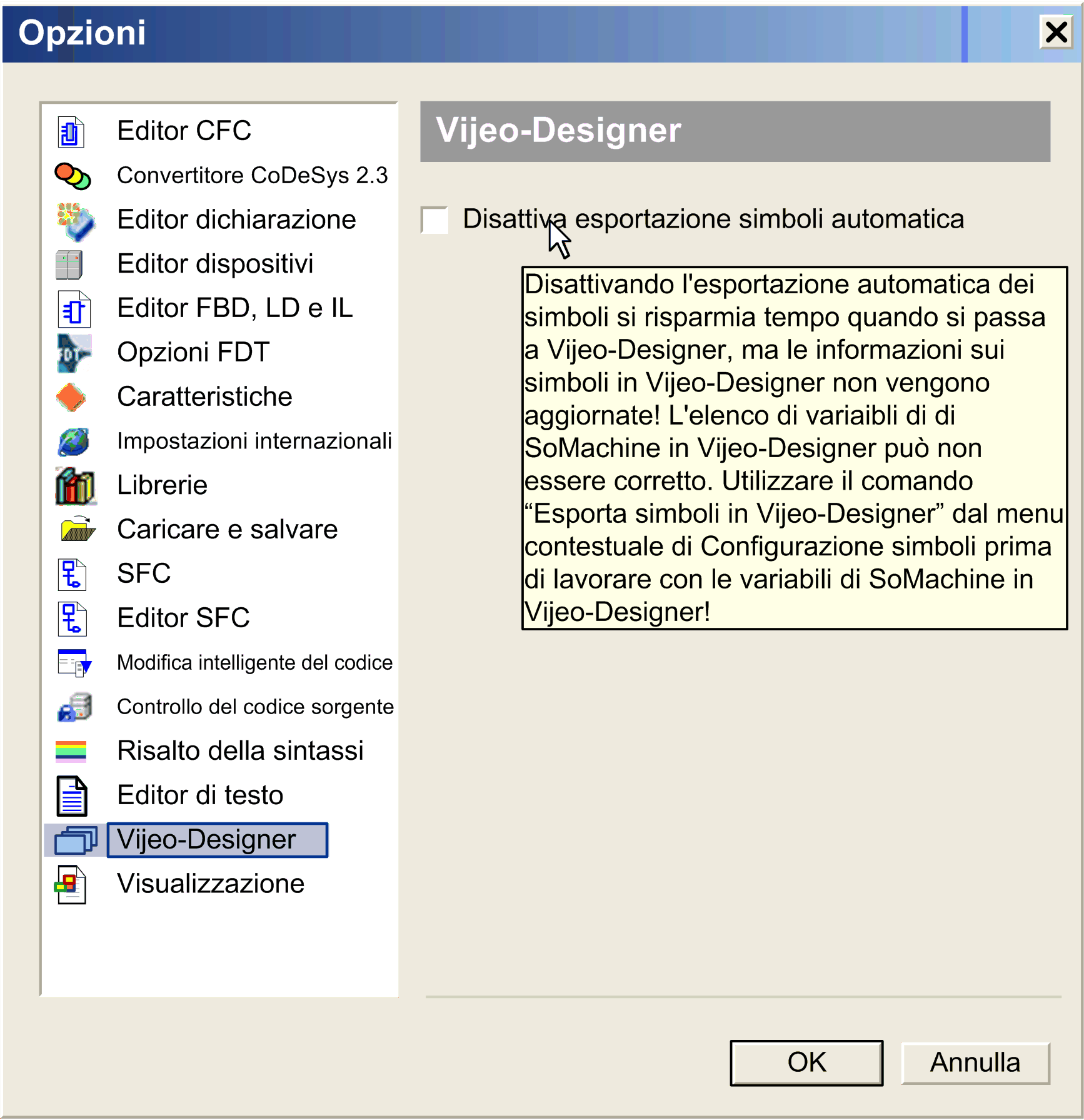

Dopo aver trasferito i simboli in Vijeo-Designer, di solito non è necessario eseguire il trasferimento ogni volta che si richiama Vijeo-Designer. Se in seguito si aggiungono o modificano simboli nell'applicazione EcoStruxure Machine Expert dopo aver inizialmente trasferito i simboli, è possibile trasferire i simboli su Vijeo-Designer manualmente. Per risparmiare tempo quando si apre Vijeo-Designer, è possibile disattivare il trasferimento automatico dei simboli come indicato di seguito:
|
Passo |
Azione |
|---|---|
|
1 |
Selezionare il comando dal menu . Risultato: Viene visualizzata la finestra di dialogo . |
|
2 |
Selezionare la voce dall'elenco sul lato sinistro. |
|
3 |
Sul lato destro, selezionare la casella di controllo .
|
|
4 |
Fare clic su per chiudere la finestra di dialogo. |
| AVVERTIMENTO | |
|---|---|
Tipi di variabili per scambio di dati EcoStruxure Machine Expert - HMI
La tabella seguente elenca i tipi di variabili per lo scambio di dati EcoStruxure Machine Expert - HMI:
|
Tipo di variabile EcoStruxure Machine Expert |
Tipo di variabile Vijeo-Designer |
Tipo di variabile EcoStruxure Operator Terminal Expert |
Commento |
|---|---|---|---|
|
BOOL |
BOOL |
BOOL |
-- |
|
BYTE |
Integer |
BYTE |
-- |
|
WORD |
UINT |
WORD |
-- |
|
DWORD |
UDINT |
DWORD |
-- |
|
SINT |
Integer |
SINT |
-- |
|
INT |
INT |
INT |
-- |
|
DINT |
DINT |
DINT |
-- |
|
USINT |
Integer |
USINT |
-- |
|
UINT |
UINT |
UINT |
-- |
|
UDINT |
UDINT |
UDINT |
-- |
|
LINT |
– |
LINT |
-- |
|
ULINT |
– |
ULINT |
-- |
|
REAL |
REAL |
REAL |
-- |
|
LREAL |
– |
LREAL |
-- |
|
STRING |
STRING |
STRING |
-- |
|
WSTRING |
STRING |
WSTRING |
Vijeo-Designer supporta WSTRING come tipo STRING generico. Pertanto, è possibile scambiare solo STRINGS o solo WSTRINGS con l'HMI. Non è consentito l'uso di una combinazione di questi due tipi di variabili. Se si usa WSTRINGs, tutte le stringhe devono essere WSTRINGs. Indicare al driver Vijeo-Designer che tutte le stringhe devono essere gestite come UNICODE WSTRINGs come segue: Selezionare il nodo o nella struttura ad albero di Vijeo-Designer e impostare il parametro sul valore . EcoStruxure Operator Terminal Expert può utilizzare STRING e WSTRING contemporaneamente. |
|
ARRAY |
– |
– |
In Vijeo-Designer e EcoStruxure Operator Terminal Expert è possibile fare riferimento solo agli elementi di un array, non all'intero array.
Esempio: l'array è costituito da SINT denominati Gli array non devono contenere più di 2.048 elementi. Se si tenta di utilizzare array con più di 2.048 elementi in Vijeo-Designer, viene visualizzato un messaggio. |
|
array su base non zero |
– |
array su base non zero |
In Vijeo-Designer, non è possibile importare un array definito, ad esempio |
|
ARRAY OF ARRAY |
– |
– |
Non è possibile esportare in Vijeo-Designer un array con un array come proprio tipo di elemento, ad esempio |
|
DUT |
– |
– |
In Vijeo-Designer e EcoStruxure Operator Terminal Expert, è possibile fare riferimento solo agli elementi di un DUT, non all'intero DUT. Questo comportamento è simile a quello degli array. |
|
TIME |
– |
TIME |
– |
|
DATE |
– |
DATE |
– |
|
TOD |
– |
TOD |
– |
|
DT |
– |
DT |
– |
|
REFERENCE TO <Tipo> |
<Tipo> (dove <Tipo> è uno dei tipi supportati in questo elenco)] |
<Tipo> (dove <Tipo> è uno dei tipi supportati in questo elenco)] |
Non condividere riferimenti a ARRAYs o variabili strutturate contenenti un ARRAY nell'editor di configurazione simboli perché i valori non sarebbero visualizzati correttamente nell'HMI. |
Per ulteriori informazioni sui tipi di variabili per lo scambio di dati EcoStruxure Machine Expert - HMI, consultare la guida in linea di Vijeo-Designer e EcoStruxure Operator Terminal Expert.
