Misure dell'apertura nel pannello

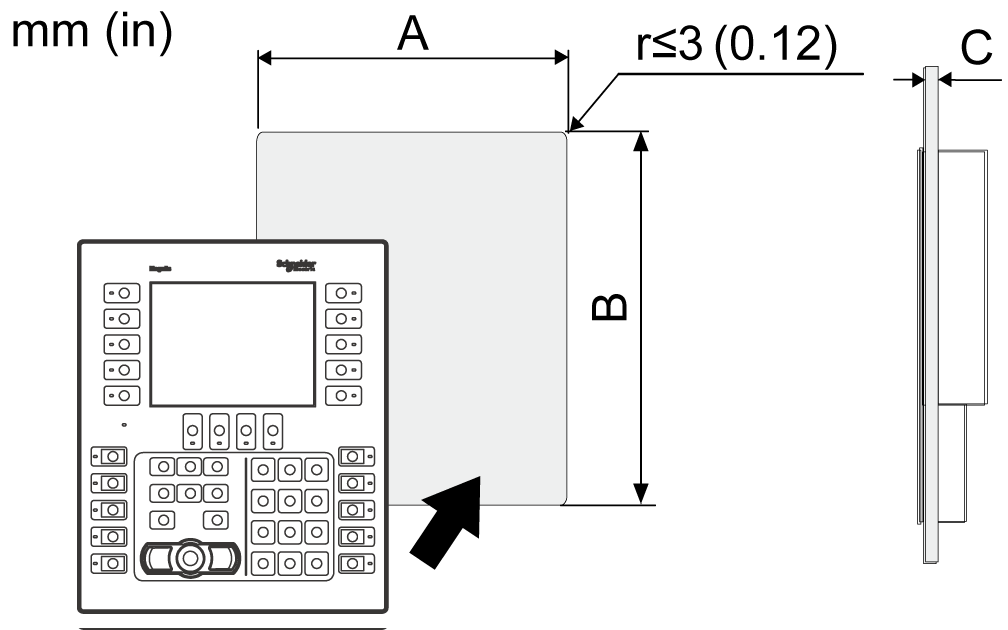

In base alle dimensioni dell'apertura del pannello, aprire un foro di montaggio sul pannello.

Nome del modello	A	B	C
HMIGK2310	209^±0,4 mm (8,23^±0,01 in)	243^±0,4 mm (9,57^±0,01 in)	Fermagli a molla (Posizione 1): 1,5...4 mm (0,06...0,16 in). Fermagli a molla (Posizione 2): 4...6 mm (0,16...0,24 in). NOTA: Per le posizioni,far riferimento alla Procedura di installazione.
HMIGK5310	285^±0,4 mm (11,22^±0,01 in)	309^±0,4 mm (12,17^±0,01 in)

Nome del modello

HMIGK2310

209^±0,4 mm

(8,23^±0,01 in)

243^±0,4 mm

(9,57^±0,01 in)

Fermagli a molla (Posizione 1): 1,5...4 mm (0,06...0,16 in).

Fermagli a molla (Posizione 2): 4...6 mm (0,16...0,24 in).

NOTA: Per le posizioni,far riferimento alla Procedura di installazione.

HMIGK5310

285^±0,4 mm

(11,22^±0,01 in)

309^±0,4 mm

(12,17^±0,01 in)
