HMIG3X



A: Interfaccia Uscita ausiliaria/Uscita altoparlante (AUX)

Questa interfaccia è Uscita allarmi o Uscita buzzer e Uscita audio

B: LED di stato^*1

C: LED di accesso della scheda^*1

D: Interfaccia USB (mini-B)^*2

E: Copertura interfaccia unità di espansione (EXT)^*3

L'unità di espansione può essere incorporata nell’apertura della copertura interfaccia unità di espansione.e la batteria per il backup della memoria può essere collegata o sostituita.

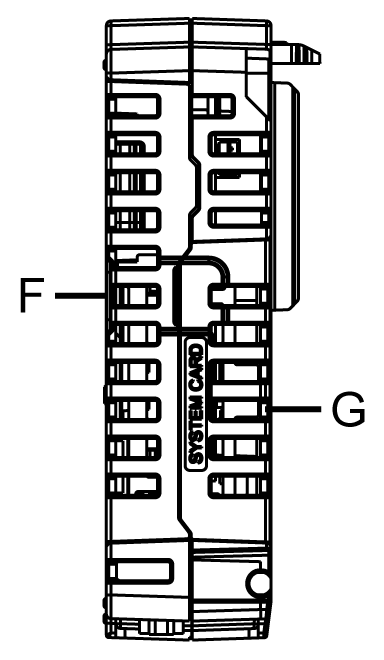

F: Copertura della scheda di memoria

G: Copertura della scheda di sistema

Non è possibile aprire questa copertura quando il Box Module sta funzionando.

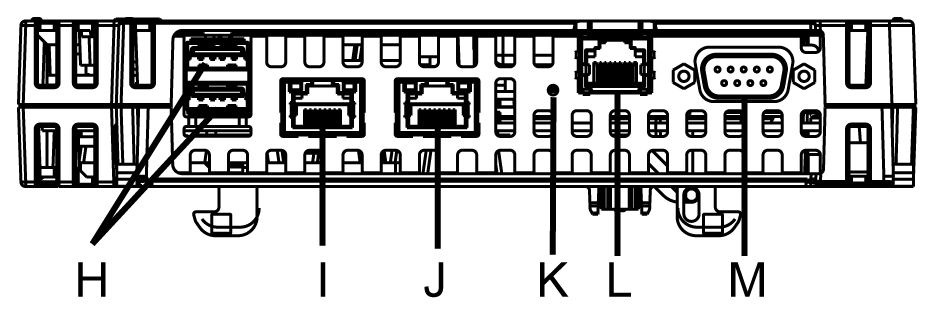

H: Interfaccia USB (Tipo A)^*2

I: Interfaccia Ethernet (Ethernet1)^*2

J: Interfaccia Ethernet (Ethernet2)^*2

K: LED COM1^*2

L: Interfaccia seriale (COM1)^*2

M: Interfaccia seriale (COM2)^*2

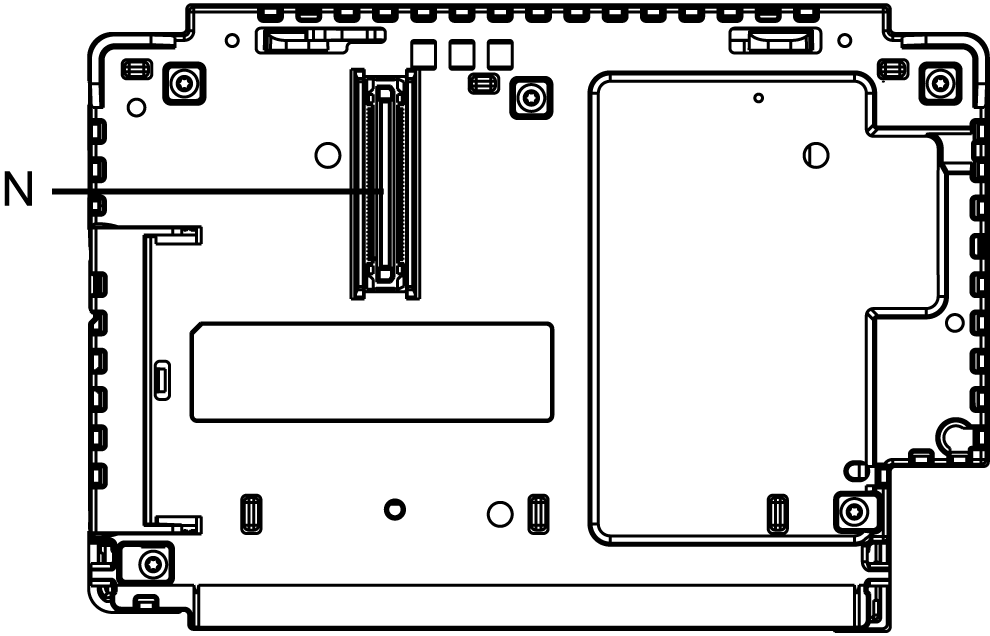

N: Interfaccia Display Module

*1 Fare riferimento a Indicazioni LED.

*2 Fare riferimento a Specifiche interfaccia

*3 Fare riferimento a Sostituzione della batteria primaria.
