HMIDT65X

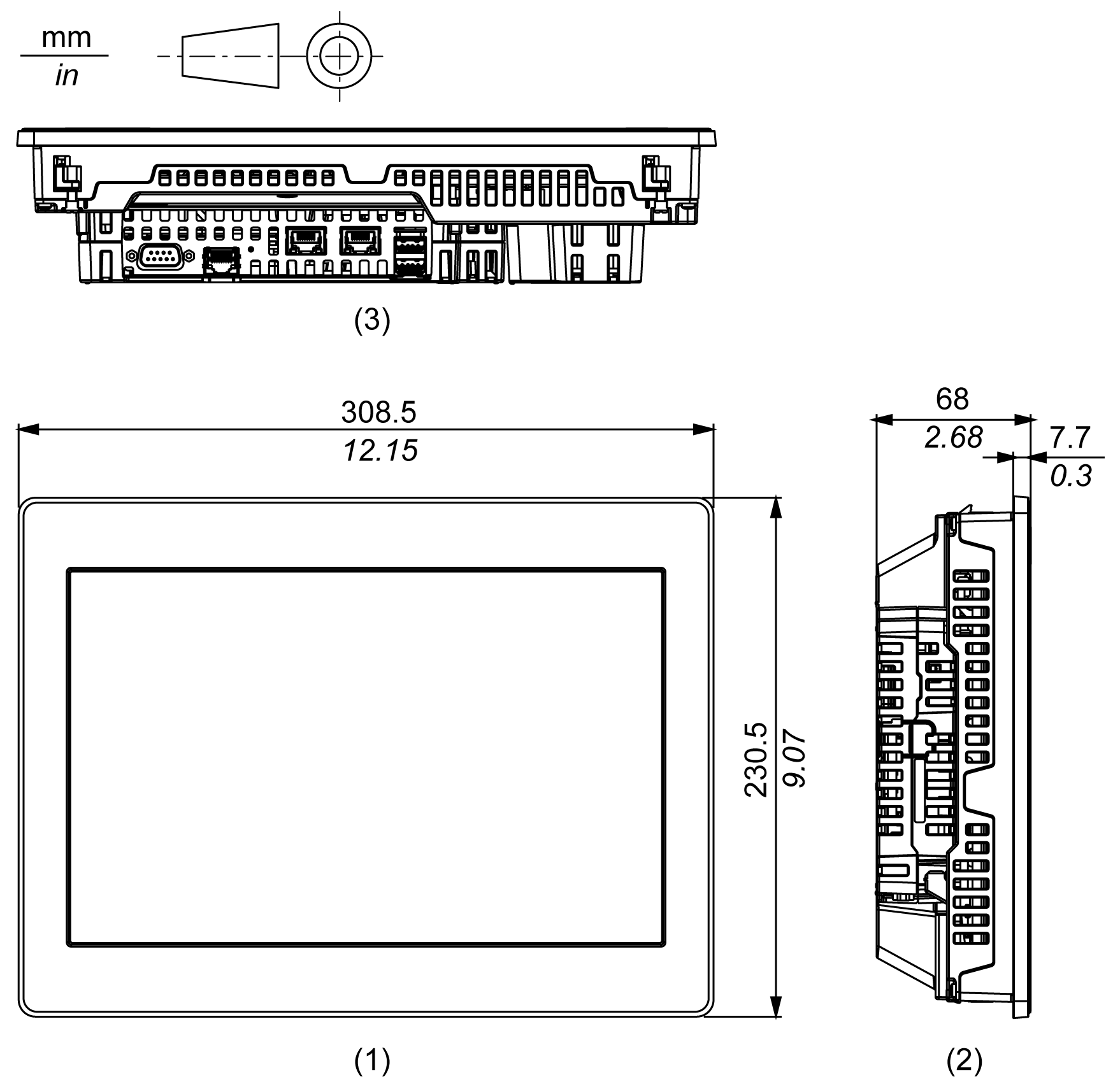

Dimensioni esterne


1 Lato anteriore

2 Lato sinistro

3 Lato inferiore

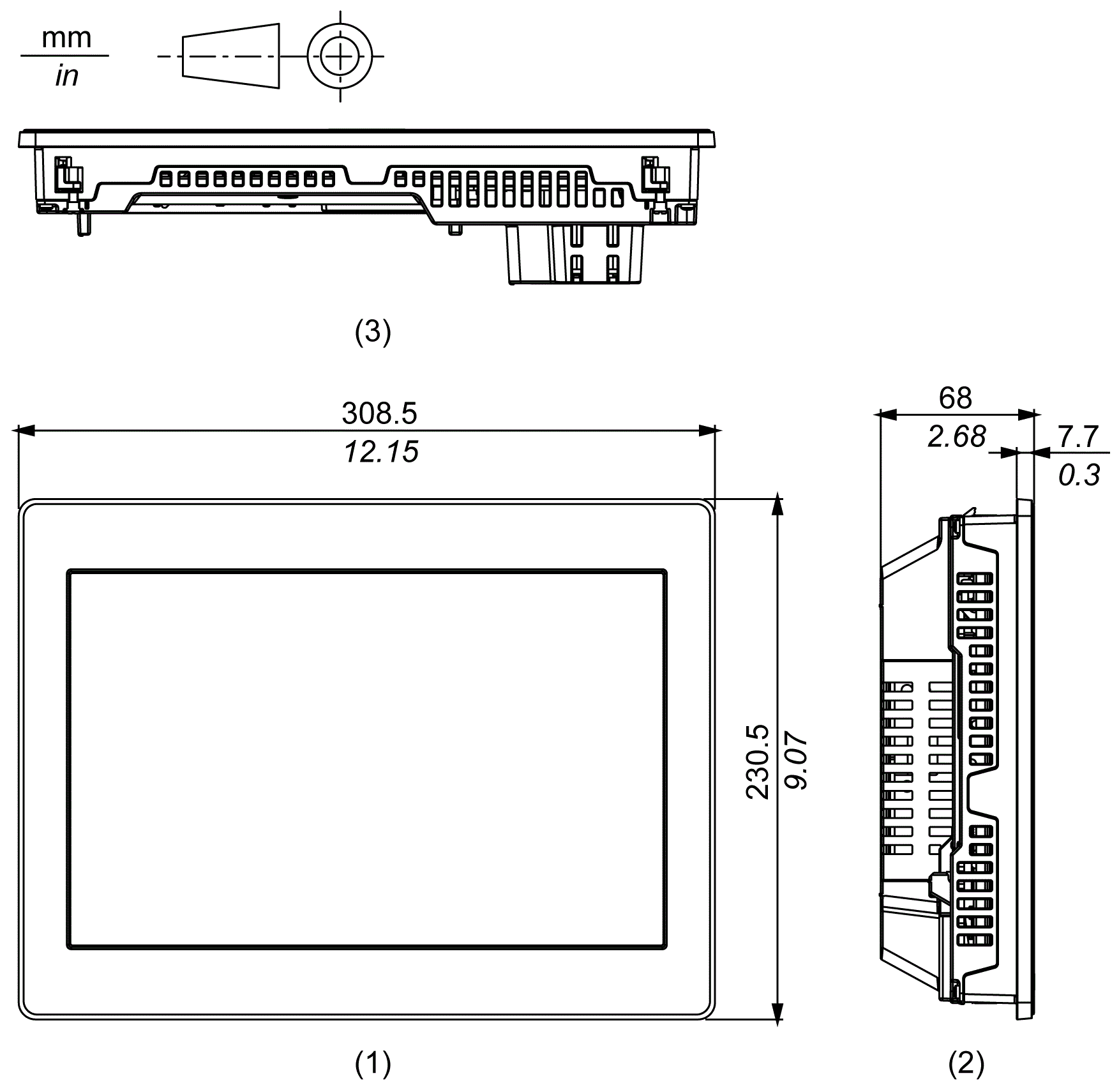

Dimensioni con Box Module


1 Lato anteriore

2 Lato sinistro

3 Lato inferiore

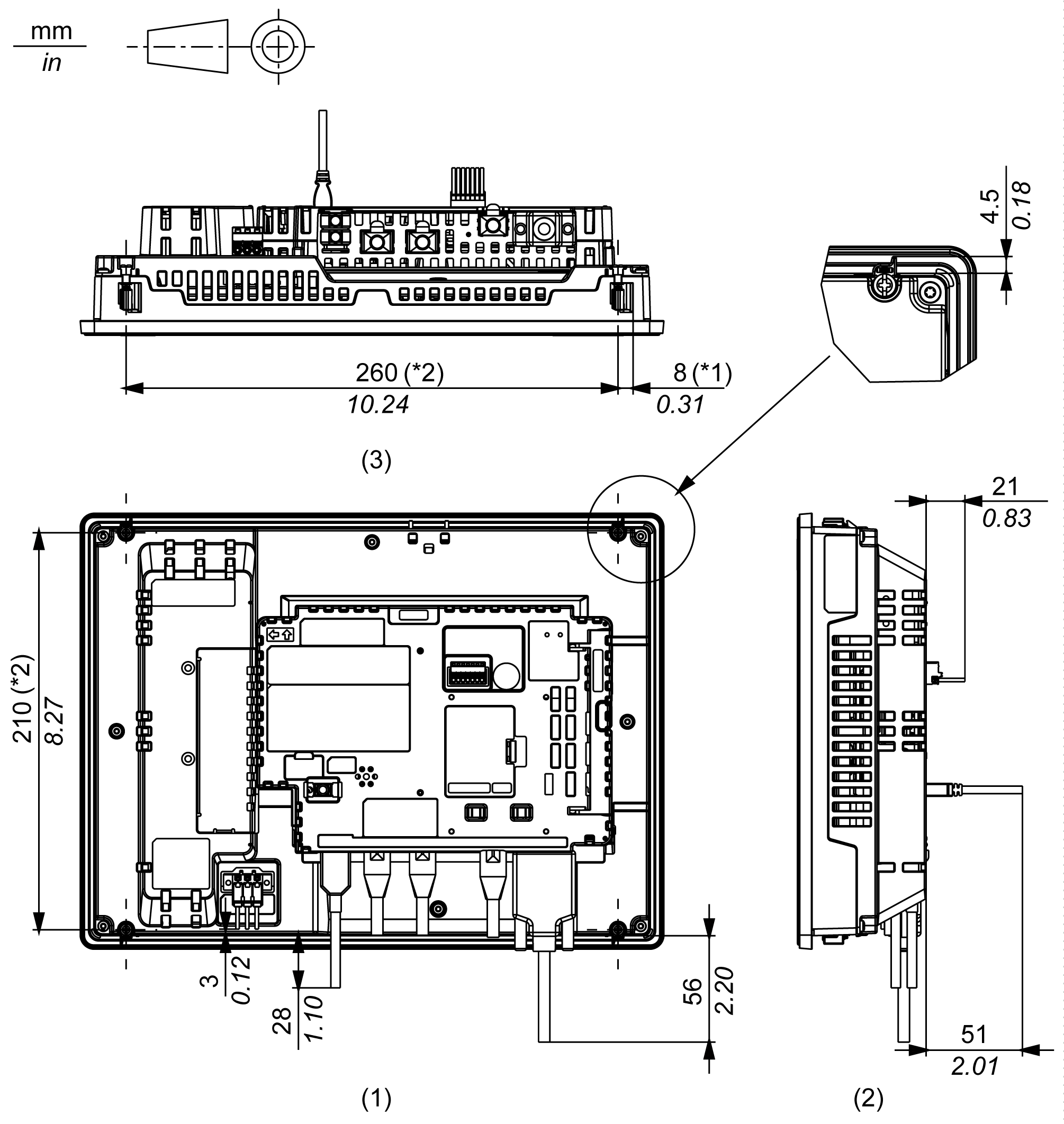

Dimensioni con i cavi


*1 Area di rotazione del dispositivo di fissaggio

*2 Passo di entrata delle viti di fissaggio dell’installazione

1 Lato posteriore

2 Lato destro

3 Lato inferiore

NOTA: Tutti i valori precedenti sono progettati considerando la piegatura del cavo. Le dimensioni indicate sono valori indicativi che dipendono dal tipo di cavo di connessione utilizzato. Quindi questi valori devono essere intesi solo come riferimento.
