Verificare che la parete di installazione o la superficie del cabinet sia piatta, in buone condizioni e che presenti bordi uniformi. È possibile fissare strisce metalliche di rinforzo all'interno del pannello accanto all'apertura, per aumentarne la rigidità.

Stabilire lo spessore della parete dell'involucro, in base al livello di sforzo richiesto.

Anche se lo spessore della parete di installazione è compreso nell’intervallo consigliato dalle dimensioni dell’apertura del pannello, a seconda del materiale della parete, della dimensione e della posizione di installazione del prodotto e di altri dispositivi, la parete di installazione potrebbe deformarsi. Per evitare la deformazione, la superficie di installazione potrebbe richiedere un rinforzo.

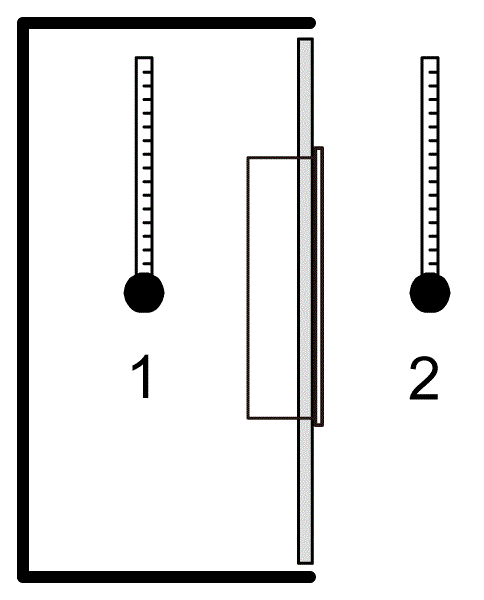

Accertarsi che la temperatura ambiente dell'aria e l'umidità ambiente siano comprese nei campi previsti dalle Specifiche ambientali. Quando si installa il prodotto in un cabinet o in una custodia, la temperatura ambiente dell'aria è quella della temperatura interna ed esterna del cabinet o della custodia.

1 Temperatura interna

2 Temperatura esterna

Accertarsi che il calore generato da apparecchiature circostanti non determini il superamento della temperatura di funzionamento standard del prodotto.

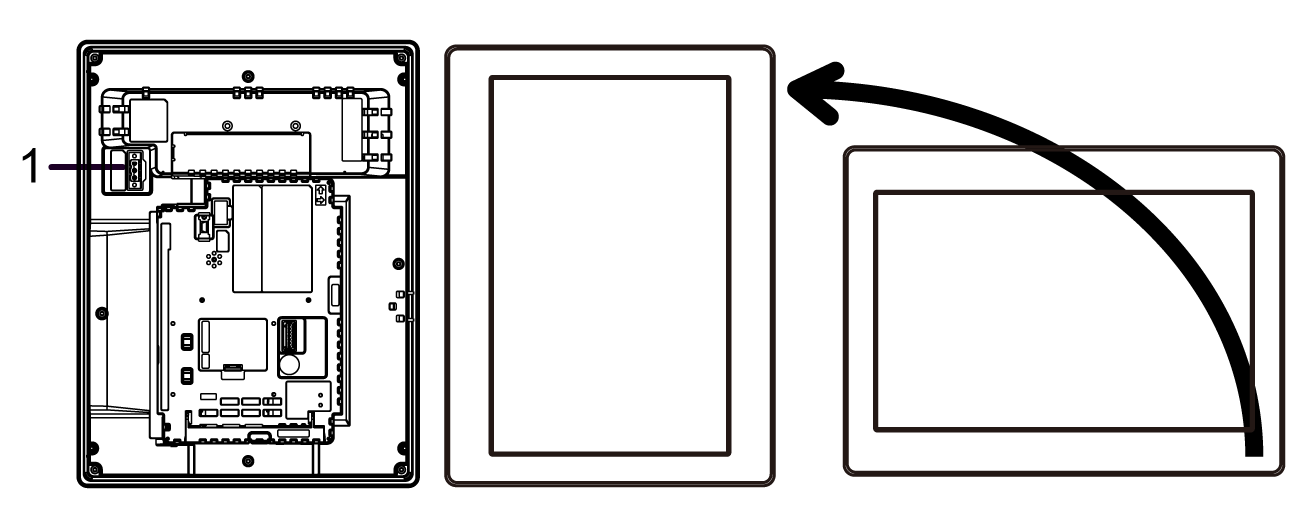

Quando si monta il prodotto in posizione verticale, accertarsi che il lato destro del prodotto sia rivolto in alto. In altre parole, il connettore di alimentazione CC dovrebbe trovarsi sulla sommità.

NOTA: Per il montaggio verticale, accertarsi che il software di editing del proprio schermo supporti la funzione.

1 Connettore di alimentazione

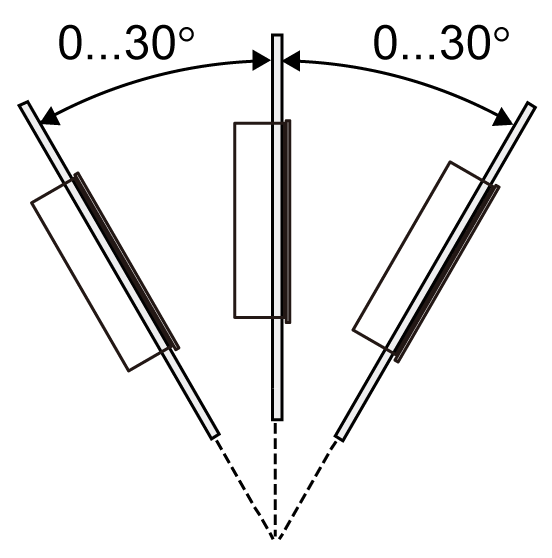

Quando si installa questo prodotto in posizione obliqua, la faccia del prodotto non dovrebbe essere inclinata più di 30°.

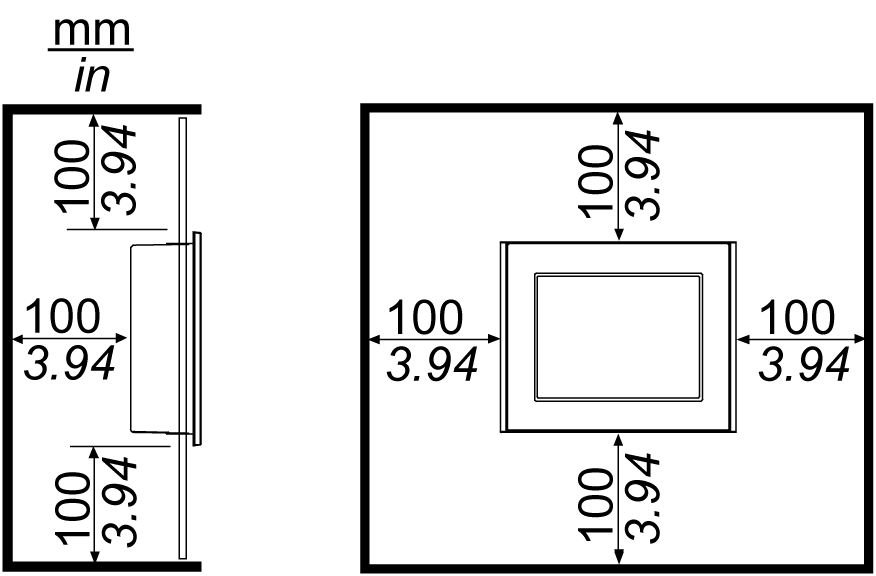

Per facilitare la manutenzione e il funzionamento e per migliorare la ventilazione, installare questo prodotto ad almeno 100 mm (3,94 in) dalle strutture adiacenti e da altre apparecchiature, come indicato nell'illustrazione seguente:

Accertarsi di lasciare spazio sufficiente per inserire e rimuovere la scheda di memoria.
