Connessioni elettriche per Lexium 62 DC Link Support Module

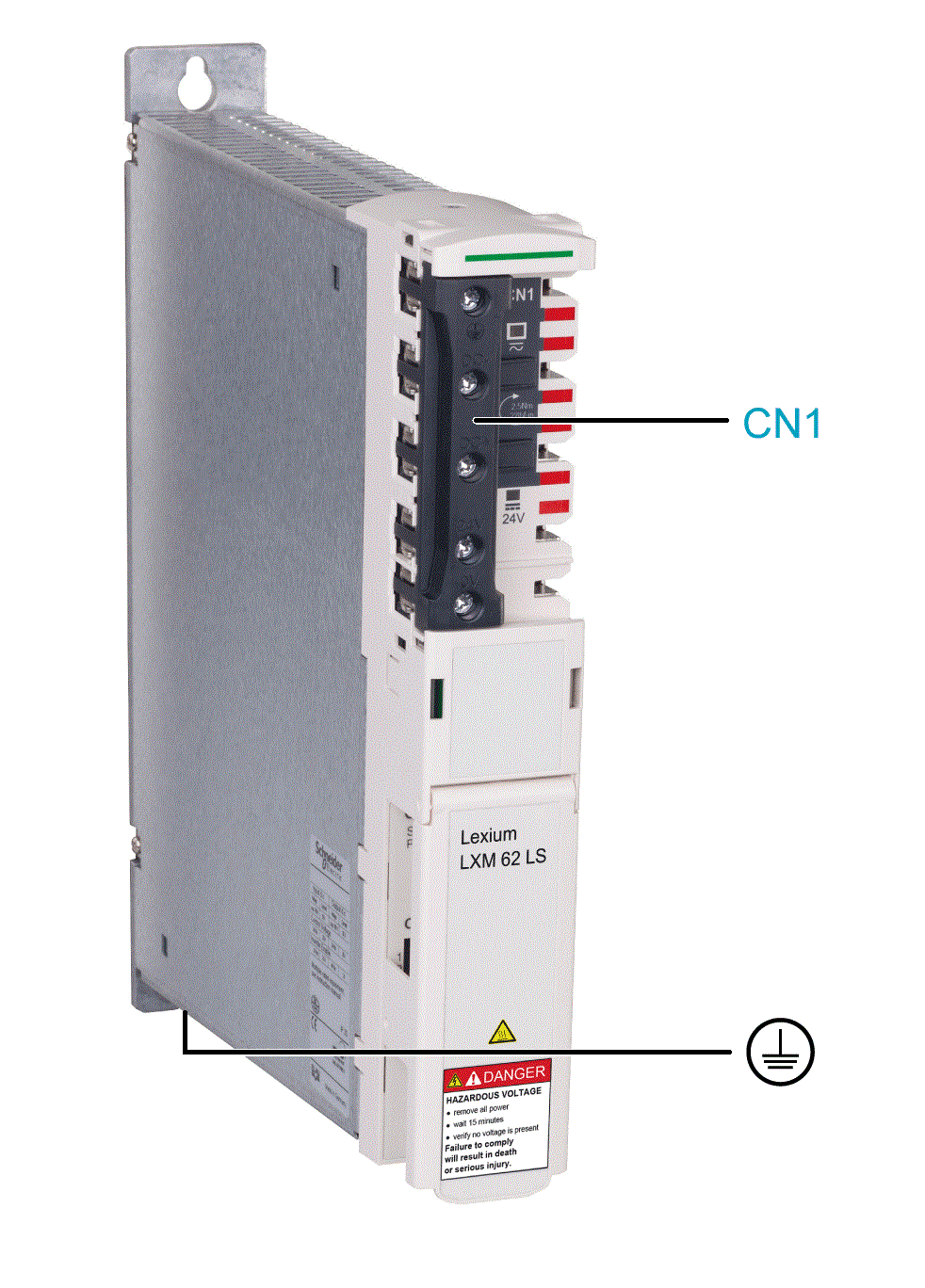

Panoramica generale
|
Connettore |
Descrizione |
Coppia di serraggio [N m] / [lbf in] |
|---|---|---|
|
Modulo barra bus |
2.5 / 22 |
|
|
Massa di protezione (terra) |
3.5 / 30.98 |
CN1 - Bus Bar Module
La tensione del bus DC e la tensione di controllo 24 Vcc sono distribuite e il conduttore protettivo è collegato tramite il Bus Bar Module.
|
Pin |
Designazione |
Descrizione |
|---|---|---|
|
1 |
|
Messa a terra di protezione (massa) |
|
2 |
DC- |
Tensione bus DC - |
|
3 |
DC+ |
Tensione bus DC + |
|
4 |
24 V |
Tensione di alimentazione + |
|
5 |
0 V |
Tensione di alimentazione - |
