Programmazione del tipo Simple
Un tipo Simple viene sempre gestito da un blocco funzione HSCSimple_M241.
NOTA: Al momento della compilazione viene rilevato un errore se il blocco funzione HSCSimple_M241 viene usato per gestire un tipo di HSC diverso.
Aggiunta di un blocco funzione HSCSimple
|
Passo |
Descrizione |
|---|---|
|
1 |
Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Controller > M241 > M241 HSC > HSC > HSCSimple_M241 nell'elenco, trascinare la voce nella finestra POU. |
|
2 |

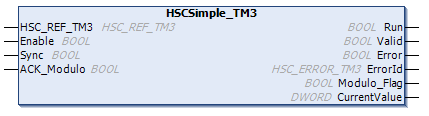

Digitare il nome istanza del tipo Simple (definito nella configurazione) o selezionare l'istanza del blocco funzione facendo clic su:
Con l'accesso facilitato, è possibile selezionare l'istanza HSC nel percorso seguente: <MyController> > Contatori. |

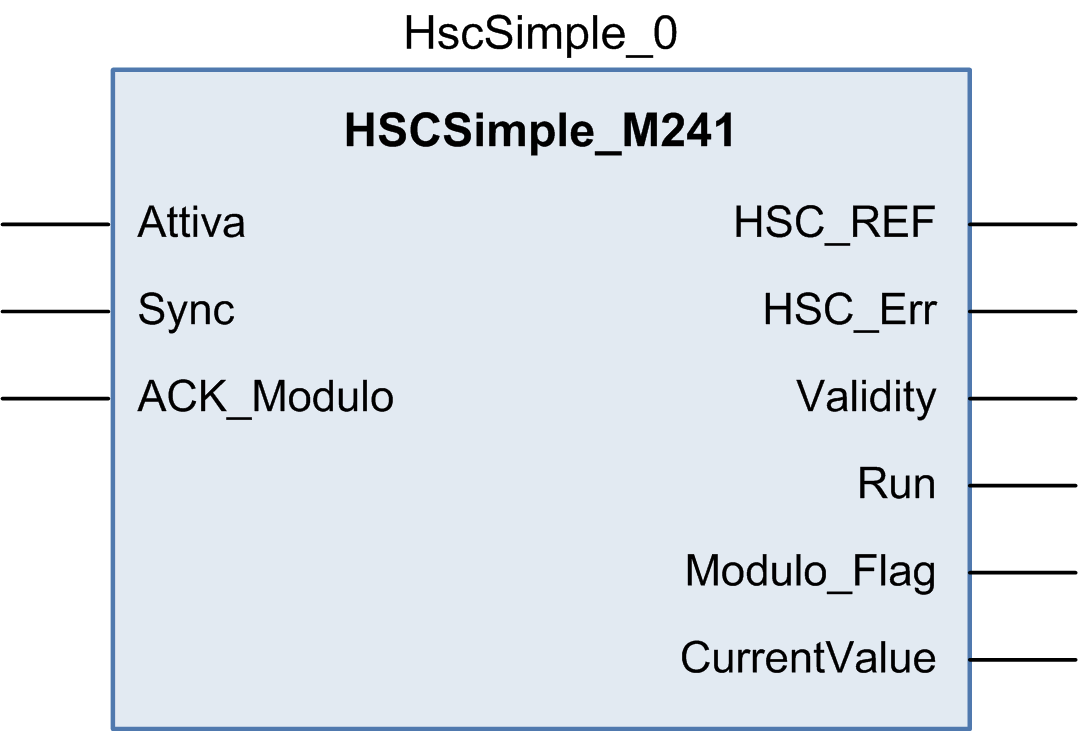

Le tabelle seguenti descrivono come vengono usati i vari pin del blocco funzione nella modalità Modulo-Loop.
Questa tabella descrive le variabili di ingresso:
|
L'ingresso |
Tipo |
Commento |
|---|---|---|
|
Enable |
BOOL |
TRUE = autorizza le modifiche al valore corrente del contatore. |
|
Sync |
BOOL |
Al fronte di salita reimposta e avvia il contatore. |
|
ACK_Modulo |
BOOL |
Sul fronte di salita reimposta Modulo_Flag. |
Questa tabella descrive le variabili di uscita:
|
Uscita |
Tipo |
Commento |
|---|---|---|
|
HSC_REF |
Riferimento all'HSC. Da utilizzare come ingresso dei blocchi funzione Amministrazione. |
|
|
HSC_Err |
BOOL |
TRUE = indica che è stato rilevato un errore. Usare il blocco funzione EXPERTGetDiag per ottenere maggiori informazioni su questo errore rilevato. |
|
Validity |
BOOL |
TRUE = indica che i valori di uscita sul blocco funzione sono validi. |
|
Run |
BOOL |
Non rilevante |
|
Modulo_Flag |
BOOL |
Impostato a TRUE quando il contatore supera il valore Modulo. |
|
CurrentValue |
DWORD |
Valore corrente del contatore. |
