Orologio in tempo reale (RTC)

Panoramica

I M241 Logic Controllerdispongono di un RTC che fornisce la data e l'ora del sistema e che supporta le funzioni che richiedono un orologio in tempo reale. Per mantenere le funzioni dell'orologio in tempo reale quando il controller è fuori tensione, è necessario disporre di una batteria non ricaricabile (vedere i codici prodotto riportati di seguito). Un apposito LED della batteria sul pannello frontale del controller indica se la batteria è scarica o non presente.

Questa tabella mostra come lo scostamento RTC è gestito:

Caratteristiche dell'orologio in tempo reale (RTC)	Descrizione
Deviazione RTC	Inferiore a 60 secondi al mese, senza calibrazione da parte dell'utente a 25 °C (77 °F)

Batteria

Il controller dispone di una batteria

Nell'evento di un'interruzione dell'alimentazione la batteria di backup mantiene funzionante l'RTC per il controller.

La seguente tabella illustra le caratteristiche della batteria:

Caratteristiche	Descrizione
Utilizzo	In caso di interruzione transitoria dell'alimentazione, la batteria fornisce alimentazione all'orologio RTC.
Durata del backup	Almeno 2 anni a 25 °C max (77 °F). A temperature più elevate, la durata si riduce.
Sorveglianza della batteria	Sì
Sostituibile	Sì
Tipo di batteria del controller	Litio monofluoride di carbonio, tipo Panasonic BR2032

Installazione e sostituzione della batteria

Anche se le batterie al litio sono raccomandate poiché si scaricano più lentamente delle altre e garantiscono una lunga durata di funzionamento, il loro utilizzo richiede particolare attenzione in quanto può comportare rischi per le persone, le apparecchiature e l'ambiente.

PERICOLO
	RISCHIO DI USTIONI CHIMICHE, ESPLOSIONE O D'INCENDIO Sostituire le batterie solo con batterie dello stesso tipo. Seguire le istruzioni fornite dal costruttore della batteria. Rimuovere tutte le batterie prima di smaltire l'unità. Riciclare o smaltire correttamente le batterie esaurite. Proteggere la batteria da possibili cortocircuiti. Non ricaricare o smontare le batterie, non esporle a temperature superiori a 100°C (212°F) e non bruciarle. Rimuovere o sostituire le batterie solo servendosi delle mani o di utensili isolati. Quando si inserisce e si collega una batteria nuova, rispettare la polarità. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI USTIONI CHIMICHE, ESPLOSIONE O D'INCENDIO

Sostituire le batterie solo con batterie dello stesso tipo.
Seguire le istruzioni fornite dal costruttore della batteria.
Rimuovere tutte le batterie prima di smaltire l'unità.
Riciclare o smaltire correttamente le batterie esaurite.
Proteggere la batteria da possibili cortocircuiti.
Non ricaricare o smontare le batterie, non esporle a temperature superiori a 100°C (212°F) e non bruciarle.
Rimuovere o sostituire le batterie solo servendosi delle mani o di utensili isolati.
Quando si inserisce e si collega una batteria nuova, rispettare la polarità.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Per installare o sostituire una batteria, procedere come segue:

Passo	Azione
1	Mettere fuori tensione il controller.

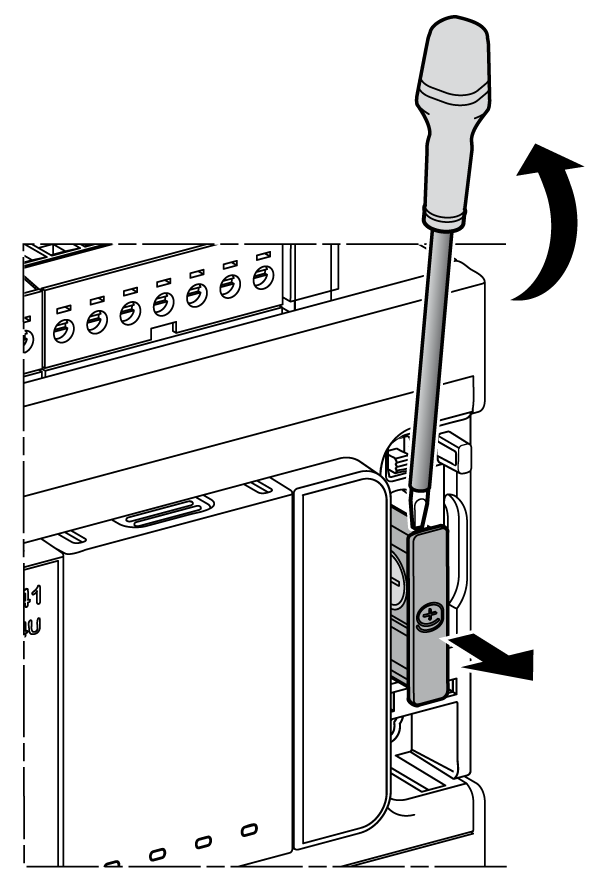

2	Utilizzare un cacciavite isolato per estrarre il supporto della batteria.

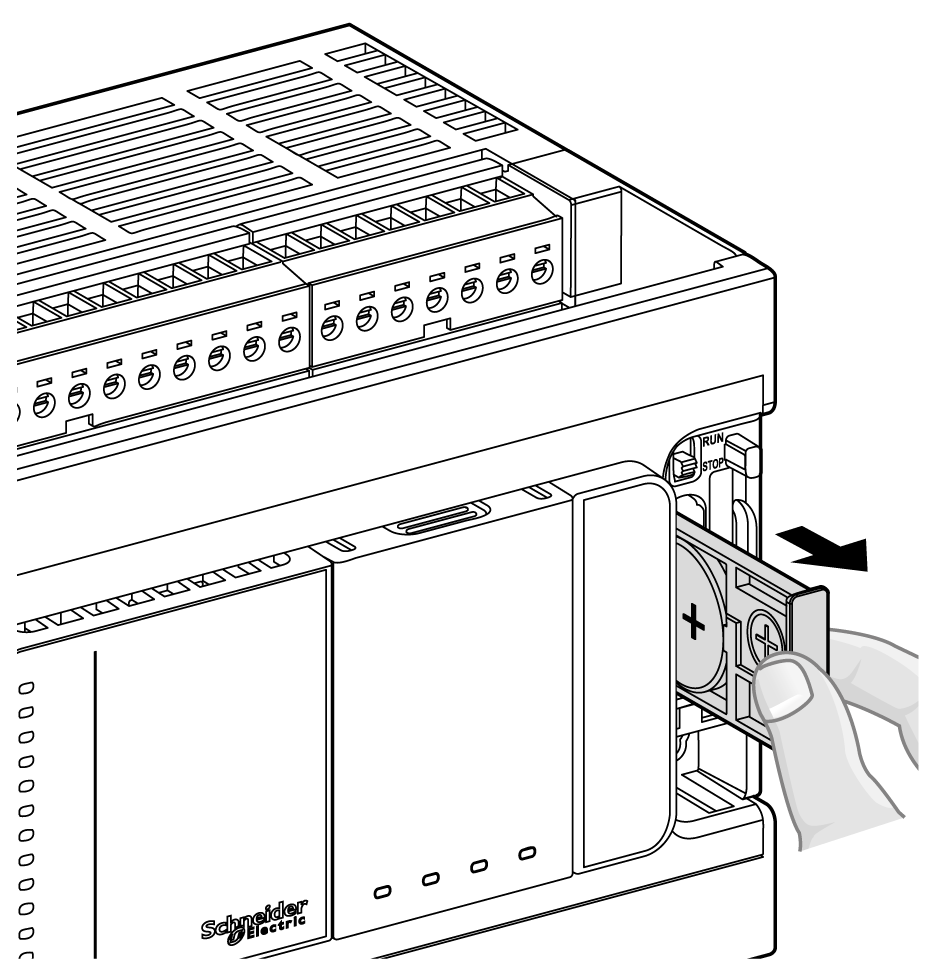

3	Sfilare il supporto della batteria dal controller.

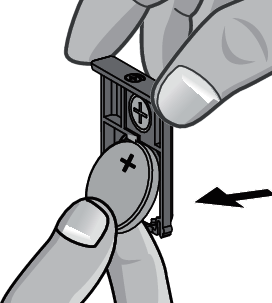

4	Estrarre la batteria dal supporto.

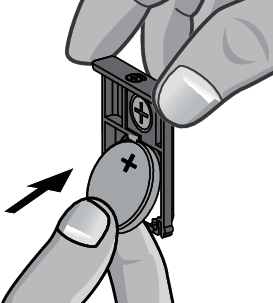

5	Inserire la nuova batteria nel supporto rispettando le indicazioni sulla polarità presenti sulla batteria stessa.

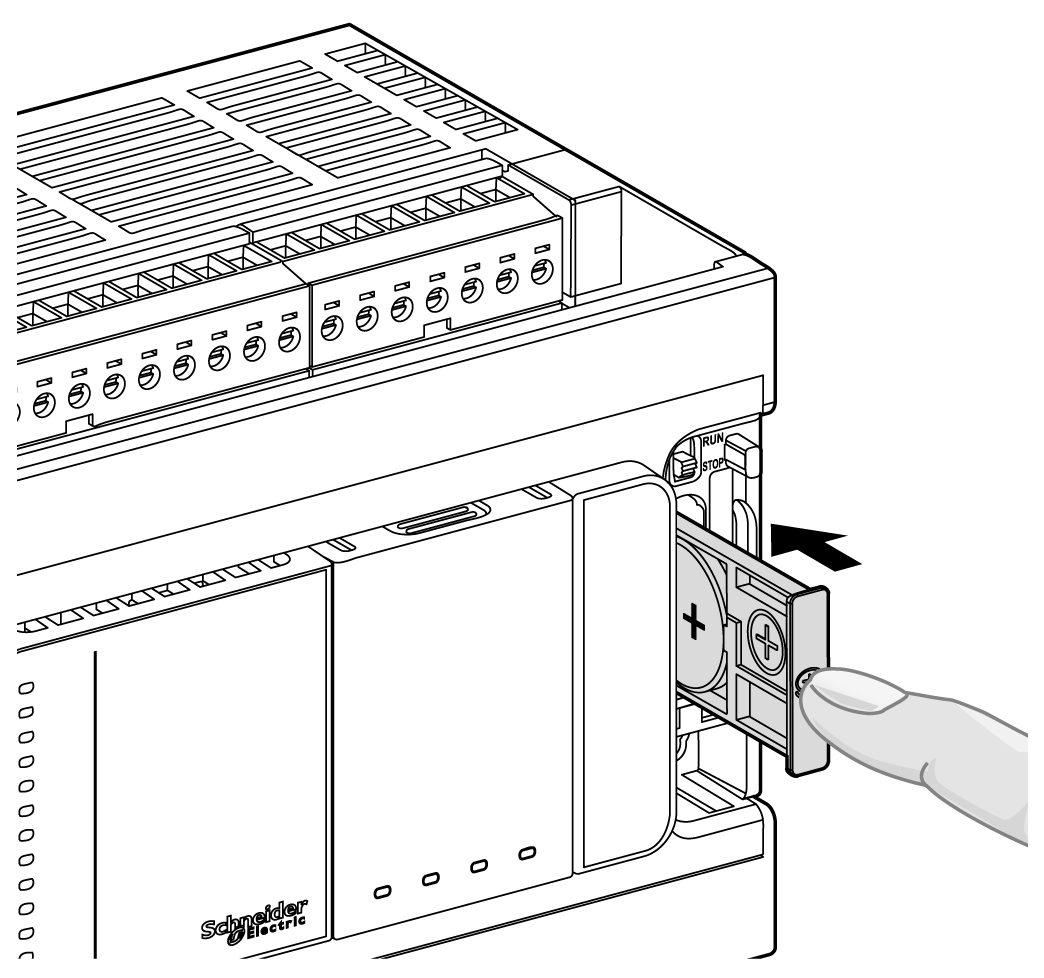

6	Far scorrere il supporto della batteria del controller e verificare che la linguetta di blocco scatti in posizione.
7	Accendere il M241 Logic Controller.
8	Impostare l'orologio interno. Per ulteriori informazioni sull'orologio interno, vedere M241 Logic Controller - Guida alla programmazione.

NOTA: La sostituzione della batteria dei controller con una batteria di tipo diverso da quello specificato in questa documentazione può causare incendi o esplosioni.

AVVERTIMENTO
	RISCHIO D'INCENDIO O DI ESPLOSIONE IN CASO DI USO DI BATTERIA NON ADEGUATA Sostituire la batteria con una batteria dello stesso tipo: Panasonic Tipo BR2032. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
