Messa a terra del sistema M241.
Panoramica
Per ridurre al minimo gli effetti delle interferenze elettromagnetiche, occorre schermare i cavi dei segnali di comunicazione degli I/O veloci, degli I/O analogici e del bus di campo.
| AVVERTIMENTO | |
|---|---|
1La messa a terra in più punti è permessa (e in alcuni casi inevitabile) se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
L'uso di cavi schermati richiede la conformità con le seguenti regole di cablaggio:
-
Per i collegamenti della messa a terra di protezione (PE), è possibile utilizzare condotti o canaline in metallo per una parte della schermatura, a condizione che venga garantita la continuità del collegamento di terra. Per la messa a terra funzionale (FE), la schermatura ha la funzione di attenuare le interferenze elettromagnetiche e deve essere continua su tutta la lunghezza del cavo. Se la messa a terra deve essere funzionale e protettiva, come spesso avviene per i cavi di comunicazione, il cavo deve avere una schermatura continua.
-
Quando possibile, mantenere i cavi che conducono un tipo di segnale separati dai cavi che conducono altri tipi di segnali o dai cavi di alimentazione.
Messa a terra di protezione (PE) sul backplane
La messa a terra di protezione (PE) dovrebbe essere collegata al backplane conduttivo mediante un cavo industriale, in genere un cavo di rame con schermatura a maglia di sezione massima possibile per il tipo di cavo.
Collegamenti dei cavi schermati
I cavi che conducono i segnali di comunicazione degli I/O veloci, degli I/O analogici e del bus di campo devono essere schermati. La schermatura deve essere collegata alla terra nel modo corretto. Le schermature degli I/O veloci e degli I/O analogici devono essere collegate alla terra funzionale (FE) o a una messa a terra di protezione (PE) del M241 Logic Controller. Le schermature dei cavi di comunicazione del bus di campo di campo devono essere collegate alla messa a terra di protezione (PE) con un morsetto di connessione fissato al backplane conduttivo dell'installazione.
| AVVERTIMENTO | |
|---|---|
La schermatura del cavo Modbus deve essere collegata alla terra di protezione (PE).
| PERICOLO | |
|---|---|

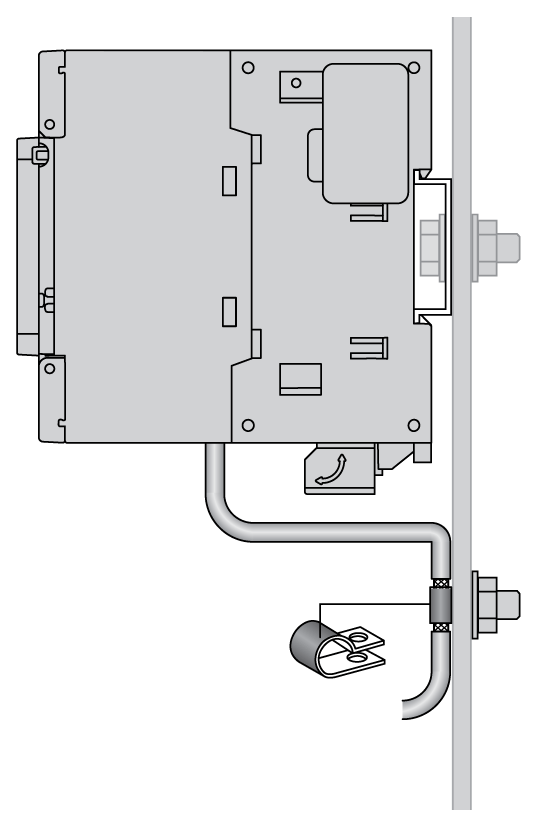

Messa a terra di protezione (PE) della schermatura del cavo
Per collegare a terra la schermatura di un cavo tramite la graffa di terra, procedere nel seguente modo:
|
Passo |
Descrizione |
|
|---|---|---|
|
1 |
Spelare la schermatura per un lunghezza di 15 mm (0.59 in.). |
|
|
2 |
Collegare il cavo alla piastra del backplane conduttivo fissando il morsetto di messa a terra alla parte spelata della schermatura, il più vicino possibile alla base del sistema M241 Logic Controller. |
|
Schermatura del cavo di messa a terra funzionale (FE)
Per collegare la schermatura di un cavo tramite la barra di messa a terra:
|
Passo |
Descrizione |
|
|---|---|---|
|
1 |

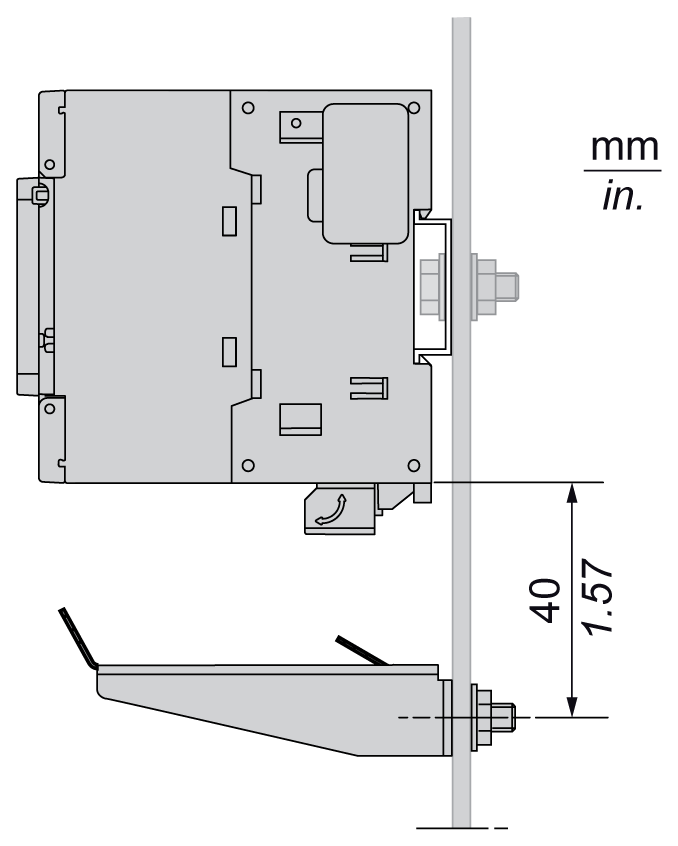

Installare la Barra di messa a terra direttamente sul backplane conduttivo sotto il sistema M241 Logic Controller come illustratato. |
|
|
2 |
Spelare la schermatura per un lunghezza di 15 mm (0.59 in.). |
|
|
3 |
Serrare saldamente il connettore piatto (1) servendosi di una fascetta di nylon (2) (larghezza 2,5 - 3 mm (0,1 - 0,12 in.)) e dell'utensile adeguato. |
|
