Descrizione del M241 Logic Controller
Panoramica
Il M241 Logic Controller dispone di una serie di potenti funzionalità adatte per un'ampia gamma di applicazioni.
La configurazione, la programmazione e la messa in servizio del software sono realizzate con il software EcoStruxure Machine Expert descritto in dettaglio nella EcoStruxure Machine Expert Guida alla programmazione e in M241 Logic Controller Guida alla programmazione.
Linguaggi di programmazione
Il M241 Logic Controller è configurato e programmato con il software EcoStruxure Machine Expert, che supporta i seguenti linguaggi di programmazione IEC 61131-3:
-
IL: Lista istruzioni
-
ST: Testo strutturato
-
FBD: Linguaggio a blocchi funzionali
-
SFC: Diagramma di fase sequenziale
-
LD: Diagramma Ladder
Il software EcoStruxure Machine Expert può essere utilizzato anche per programmare questi controller utilizzando il linguaggio CFC (Continuous Function Chart).
Run/Stop
Il M241 Logic Controller può essere utilizzato nei seguenti modi:
-
Uno swirch Run/Stop hardware.
-
Un'operazione Run/Stop tramite un ingresso digitale dedicato, definito nella configurazione software. Per maggiori informazioni, vedere Configurazione degli ingressi digitali.
-
Un comando software EcoStruxure Machine Expert.
Memoria
Questa tabella descrive i vari tipi di memoria:
|
Tipo di memoria |
Dimensione |
Uso |
|---|---|---|
|
RAM |
64 MB, di cui 8 MB disponibili per l'applicazione |
Per eseguire l'applicazione. |
|
Non volatile |
128 MB |
Per salvare il programma e i dati in caso di interruzione dell'alimentazione. |
Ingressi/uscite integrati
Sono disponibili i seguenti tipi di I/O integrati, in funzione del codice prodotto del controller:
-
Ingressi standard
-
Ingressi veloci associati ai contatori
-
Uscite transistor sink/source standard
-
Uscite transistor sink/source veloci associate al generatore di impulsi
-
Uscite relè
Memoria rimovibile
I M241 Logic Controller includono uno slot per scheda SD integrato .
La scheda SD ha le seguenti funzioni principali:
-
Inizializzazione del controller con una nuova applicazione
-
Aggiornamento del firmware del controller e del modulo di espansione
-
Memorizzazione file delle ricette
-
Ricezione dei file di registrazione dati
Funzioni di comunicazione integrate
In base al modello di controller, sono disponibili i seguenti tipi di porte di comunicazione:
Compatibilità modulo di espansione e accoppiatore bus
Consultare le tabelle di compatibilità in EcoStruxure Machine Expert - Compatibilità e migrazione, Guida utente.

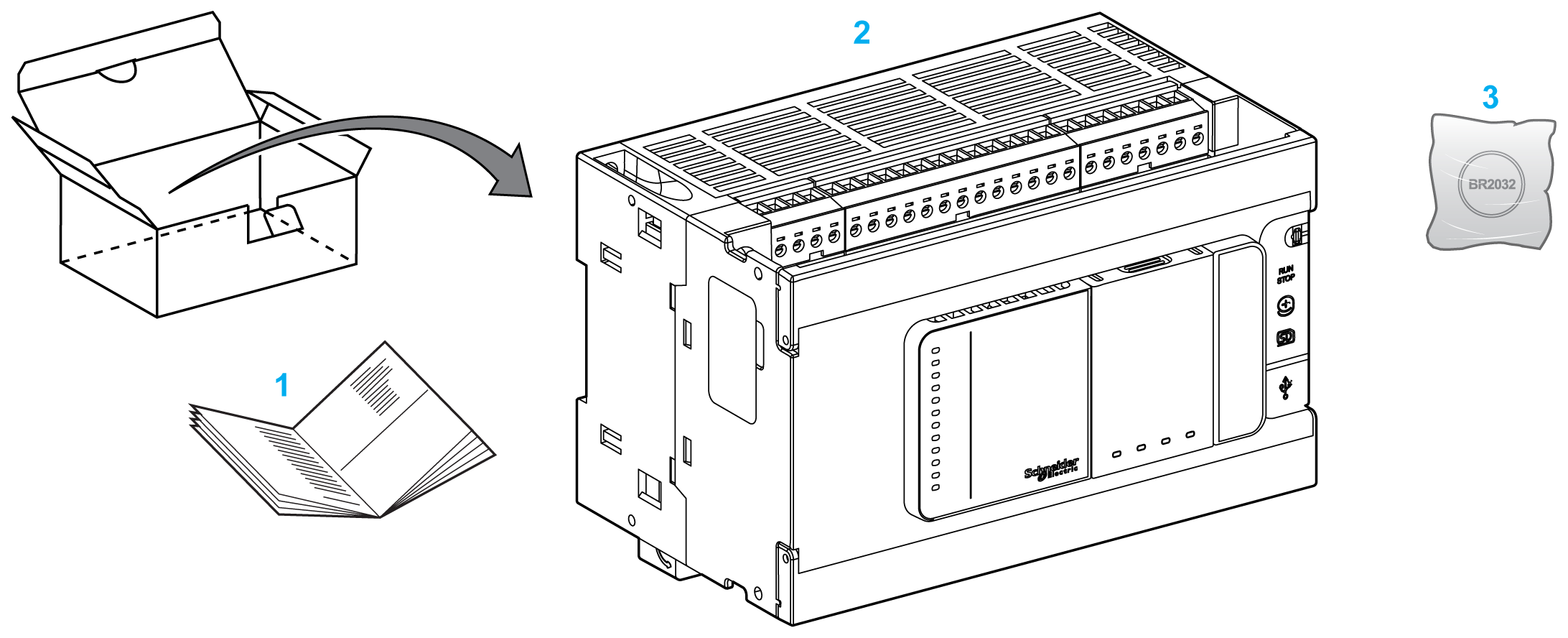

M241 Logic Controller
|
Riferimento |
Ingressi digitali |
Uscite digitali |
Porte di comunicazione |
Tipo di terminale |
Alimentatore |
|---|---|---|---|---|---|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
6 uscite relè da 2A 4 uscite veloci source (generatori impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
100...240 Vac |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
6 uscite relè da 2A 4 uscite veloci source (generatori impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
100...240 Vac |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
6 uscite relè da 2A 4 uscite veloci source (generatori impulsi)(3) |
2 porte per linea seriale 1 porta Ethernet 1 porta CANopen master 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
100...240 Vac |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Source 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Source 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Source 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet 1 porta CANopen master |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Sink 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Sink 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
6 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Sink 6 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet 1 porta CANopen master |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
12 uscite relè da 2A 4 uscite veloci source (generatori impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
100...240 Vac |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
12 uscite relè da 2A 4 uscite veloci source (generatori impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
100...240 Vac |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Source 12 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Source 12 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Sink 12 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
16 ingressi standard (1) 8 ingressi veloci (contatori) (2) |
Uscite Sink 12 uscite transistor standard 4 uscite veloci (generatori di impulsi) (3) |
2 porte di linea seriali 1 porta di programmazione USB 1 porta Ethernet |
Morsettiere rimovibili a vite |
24 Vcc |
|
|
(1) Gli ingressi standard hanno una frequenza massima di 1 kHz. (2) Gli ingressi veloci possono essere usati come ingressi standard oppure come ingressi veloci per funzioni di conteggio o di eventi. (3) Le uscite transistor veloci possono essere utilizzate come uscite transistor standard, come uscite riflesse per la funzione di conteggio (HSC) o come uscite transistor veloci per le funzioni generatore di impulsi (FreqGen / PTO / PWM). |
|||||
