Collegamento del controller a un PC

Panoramica

Per trasferire, eseguire e monitorare le applicazioni, collegare il controller a un computer sul quale è installato EcoStruxure Machine Expert mediante un cavo USB o una connessione Ethernet (per i prodotti che dispongono di una porta Ethernet).

AVVISO
APPARECCHIATURA NON FUNZIONANTE
Collegare il cavo di comunicazione al PC prima di collegarlo al controller.
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Scaricamento tramite USB

Per limitare il numero di operazioni, il M251 Logic Controller ha la possibilità di essere alimentato attraverso la porta USB Mini-B. Un meccanismo a diodo permette di evitare che il logic controller venga alimentato sia tramite USB sia dall'alimentatore normale o che venga fornita tensione alla porta USB.

Quando è alimentato solo da USB, il logic controller esegue il firmware e il progetto di avvio (se presente) e la scheda degli I/O non è alimentata durante l'avvio (stessa durata di un avvio normale). Il download tramite USB inizializza la memoria non volatile interna con alcuni firmware o alcune applicazioni e parametri quando il controller è alimentato tramite USB. Il tool preferito per collegarsi al controller è Controller Assistant. Consultare EcoStruxure Machine Expert Controller Assistant - Guida utente.

Il packaging del controller permette di accedere facilmente alla porta USB Mini-B senza dover aprire completamente il packaging. È possibile collegare il controller al PC con un cavo USB. I cavi lunghi non sono adatti per uno scaricamento tramite USB.

 AVVERTIMENTO
ALIMENTAZIONE INSUFFICIENTE PER DOWNLOAD VIA USB
Non utilizzare un cavo USB più lungo di 3 m (9.8 ft) per effettuare un download tramite USB.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
NOTA: Il download tramite USB non è previsto su un controller installato. In base al numero di moduli di espansione degli I/O nella configurazione fisica del controller installato, è possibile che l'alimentazione proveniente dalla porta USB del PC non sia sufficiente per completare il download.

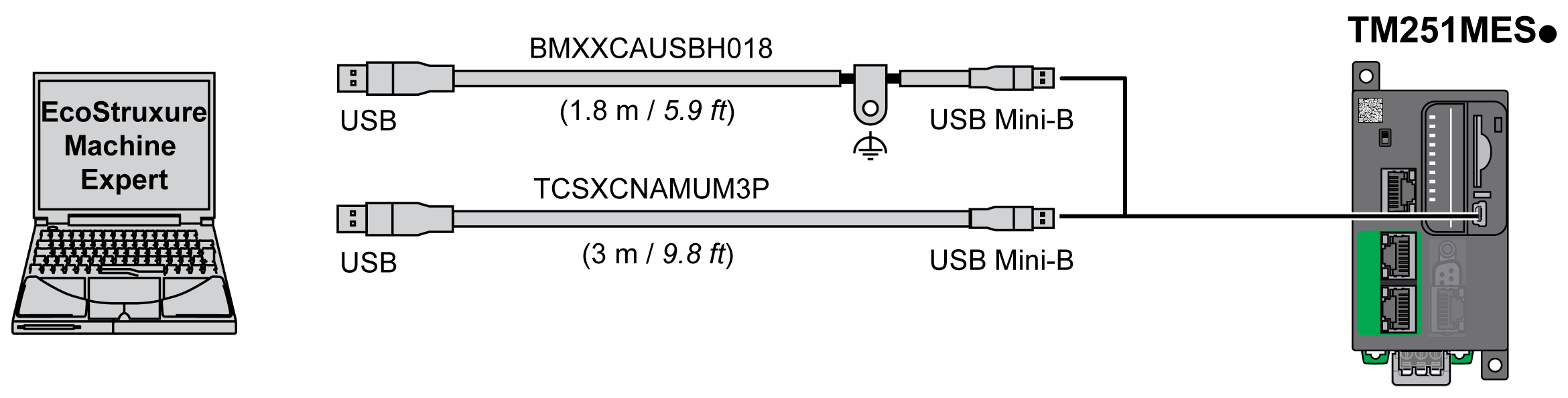

Collegamento mediante porta USB mini-B

Codice prodotto del cavo

Dettagli

BMXXCAUSBH018:

Messo a terra e schermato, questo cavo USB è adatto per una connessione permanente.

TCSXCNAMUM3P:

Questo cavo USB è adatto per una connessione di breve durata come gli aggiornamenti rapidi o il recupero di valori di dati.

NOTA: È possibile collegare contemporaneamente al PC soltanto 1 controller o un altro dispositivo associato a EcoStruxure Machine Expert e il relativo componente.

La porta di programmazione USB Mini-B è la porta di programmazione che si può utilizzare per collegare un PC con una porta host USB mediante il software EcoStruxure Machine Expert. Mediante un normale cavo USB, questo collegamento è idoneo per veloci aggiornamenti del programma o per connessioni di breve durata al fine di effettuare la manutenzione e analizzare i valori dei dati. Non è idoneo per collegamenti di lunga durata, come la messa in servizio o il monitoraggio senza l'uso di cavi adattati in modo specifico per ridurre gli effetti delle interferenze elettromagnetiche.

 AVVERTIMENTO
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA O APPARECCHIATURA GUASTA
  • Per i collegamenti a lungo termine, utilizzare un cavo USB schermato, ad es. un BMX XCAUSBH0••, assicurato alla messa a terra funzionale (FE) del sistema.
  • Quando si utilizzano le connessioni USB, non collegare più di un controller o accoppiatore bus.
  • Utilizzare le porte USB, se presenti, solo se si è sicuri che l'ubicazione non sia pericolosa.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Il cavo di comunicazione deve essere collegato prima al PC per ridurre la possibilità di scariche elettrostatiche che possono interessare il controller.

Per collegare il cavo USB al controller, procedere come segue:

Passo

Azione

1

1a Se si effettua una connessione permanente con il cavo BMXXCAUSBH018 o un altro cavo con connessione schermatura a terra, assicurarsi di fissare saldamente il connettore della schermatura alla messa a terra funzionale (FE) o alla messa a terra di protezione (PE) del proprio sistema prima di collegare il cavo al controller e al PC.

1b Se si effettua una connessione non permanente con il cavo TCSXCNAMUM3P o un altro cavo USB senza messa a terra, passare al punto 2.

2

Collegare il cavo USB al computer.

3

Aprire il coperchio di protezione dello slot USB mini-B sul controller.

4

Collegare il connettore mini-B del cavo USB al controller.

Collegamento alla porta Ethernet

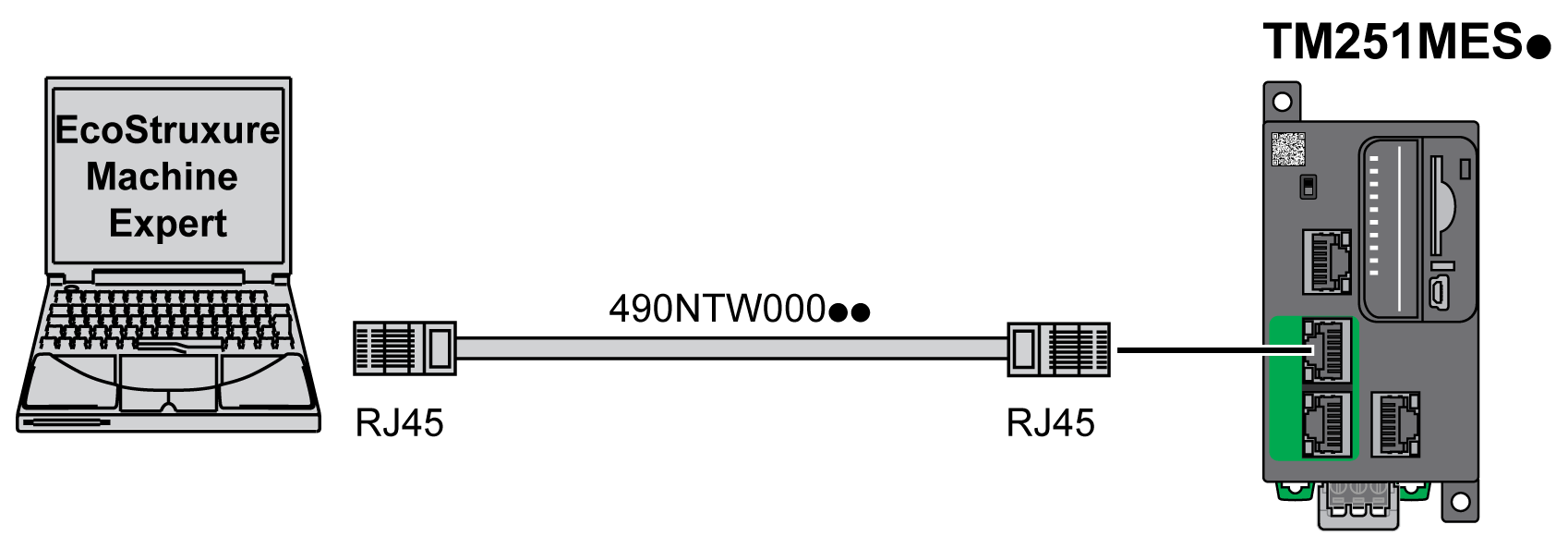

È anche possibile collegare il controller a un PC tramite un cavo Ethernet.

Per collegare il controller al PC, attenersi alla procedura seguente:

Passo

Azione

1

Collegare il cavo Ethernet al PC.

2

Collegare il cavo Ethernet a una delle porte Ethernet sul controller.
