Tabella di rilocazione

Introduzione

La Tabella di rilocazione consente di organizzare i dati per ottimizzare le comunicazioni tra il controller e altre apparecchiature, raggruppando i dati non contigui in una tabella contigua di registri identificati, accessibile tramite Modbus.

NOTA: Una tabella di rilocazione viene considerata come un oggetto. Ad un controller può essere aggiunto un solo oggetto tabella di rilocazione.

Descrizione della tabella di rilocazione

Questa tabella descrive l'organizzazione della Tabella di rilocazione:

Registro	Descrizione
60200...61999	Area di memoria dinamica: Tabella di rilocazione di lettura
62200...63999	Area di memoria dinamica: Tabella di rilocazione di scrittura

Per ulteriori informazioni, vedere Modicon M251 Logic Controller PLCSystem - Guida della libreria.

Aggiunta di una tabella di rilocazione

Questa tabella descrive come aggiungere una Tabella di rilocazione al progetto:

Passo	Azione
1	Selezionare il nodo Applicazione nella scheda Struttura Applicazioni.
2	Fare clic su .
3	Fare clic su Aggiungi altri oggetti > Tabella di rilocazione.... Risultato: Viene visualizzata la finestra Aggiungi tabella di rilocazione.
4	Fare clic su Aggiungi. Risultato: La nuova tabella di rilocazione viene creata e inizializzata. NOTA: Poiché una tabella di rilocazione deve essere unica per un controller, il nome è Tabella di rilocazione e non può essere modificato.

Editor della tabella di rilocazione

L'editor della tabella di rilocazione consente di organizzare le variabili nella tabella di rilocazione.

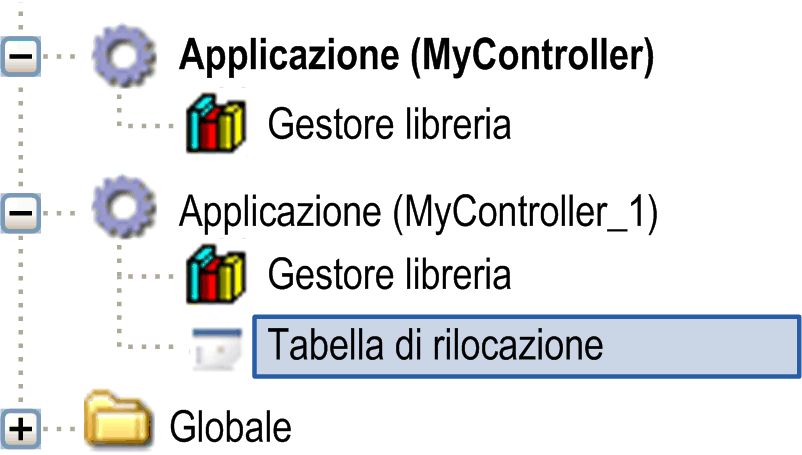

Per accedere all'editor della tabella di rilocazione, fare doppio clic sul nodo Tabella di rilocazione nella scheda Struttura dei tool:

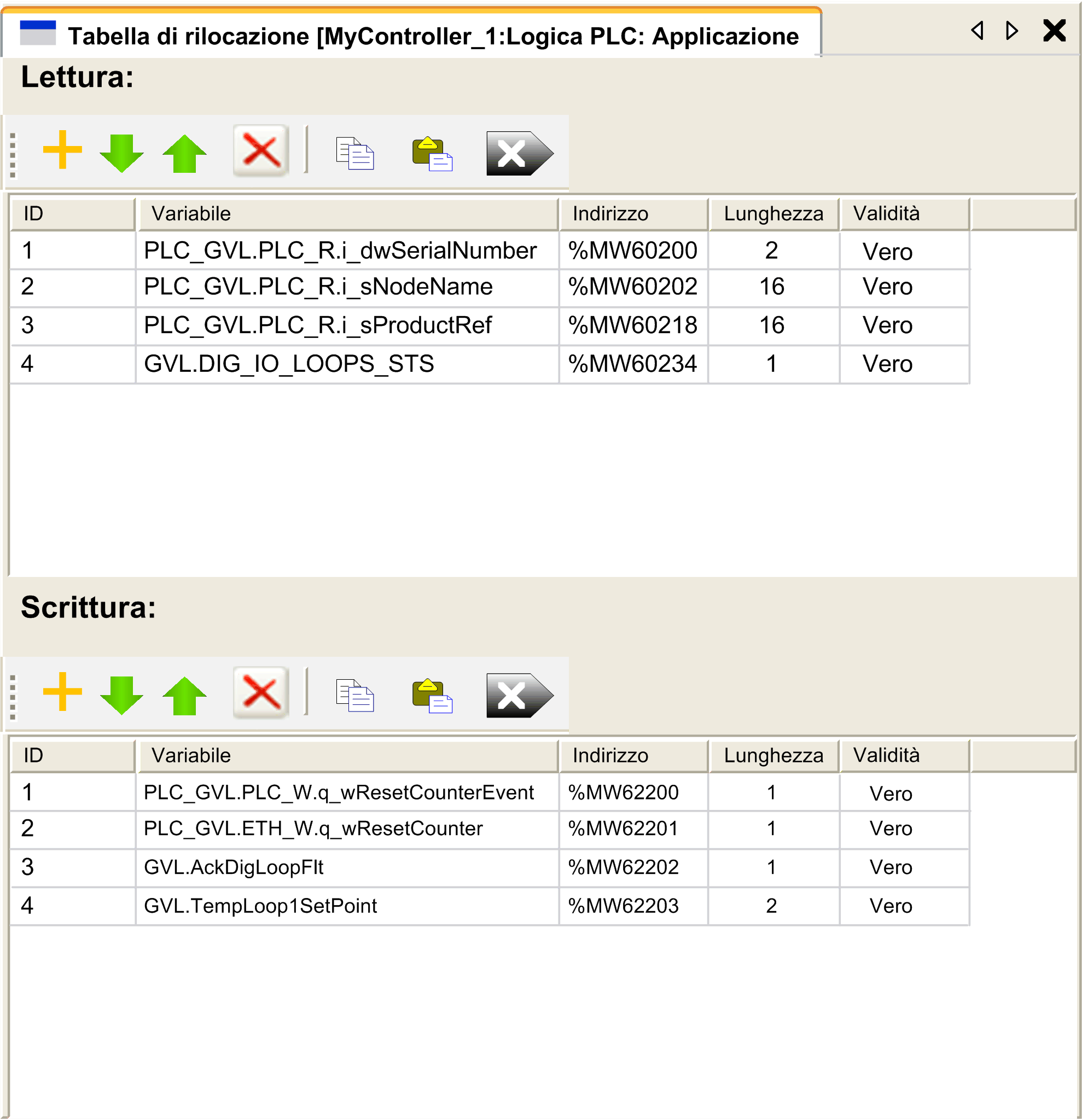

Questa immagine descrive l'editor della tabella di rilocazione:

Icona	Elemento	Descrizione
	Nuova voce di menu	Aggiunge un elemento all'elenco delle variabili di sistema.
	Sposta giù	Sposta giù l'elemento selezionato in elenco.
	Sposta su	Sposta su l'elemento selezionato in elenco.
	Elimina elemento	Rimuove l'elemento selezionato in elenco.
	Copia	Copia l'elemento selezionato in elenco.
	Incolla	Incolla gli elementi copiati.
	Elimina elemento vuoto	Rimuove tutti gli elementi in elenco per i quali la colonna "Variabile" è vuota.
-	ID	Numero intero incrementale automatico (non modificabile).
-	Variabile	Il nome o il percorso completo di una variabile (modificabile).
-	Indirizzo	L'indirizzo dell'area di sistema in cui è archiviata la variabile (non modificabile).
-	Lunghezza	Lunghezza della variabile in parole.
-	Validità	Indica se la variabile inserita è valida (non modificabile).

NOTA: Se dopo le modifiche al programma una variabile è indefinita, il contenuto della cella è visualizzato in rosso, la cella Validità correlata è False e l'Indirizzo è impostato su -1.
