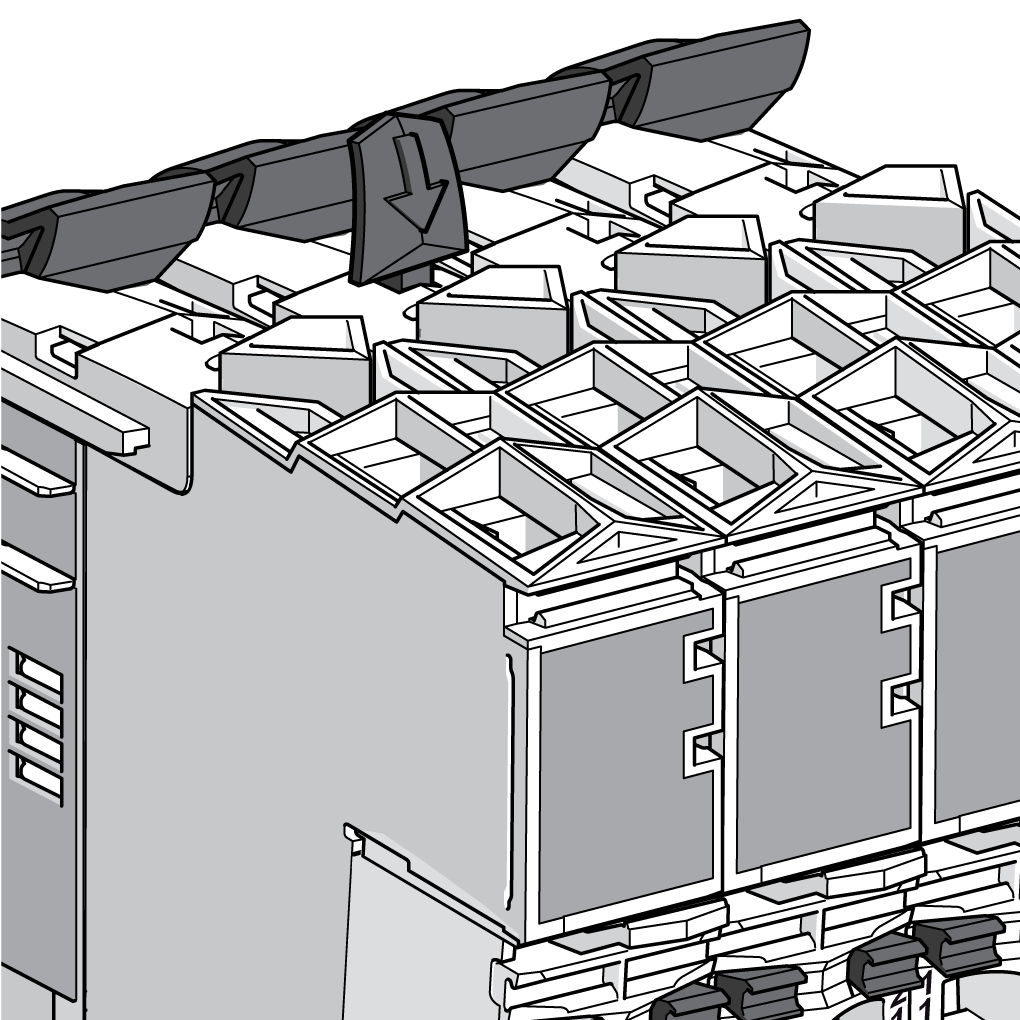

La graffa di fissaggio blocca il modulo elettronico sulla base del bus. La graffa di fissaggio è inserita nell'apposita apertura sulla parte superiore della sezione e viene spinta verso il basso.
Graffa di fissaggio della morsettiera
La graffa di fissaggio della morsettiera fissa la morsettiera in maniera sicura al modulo elettronico.
La tabella seguente descrive come installare la graffa di fissaggio della morsettiera:
|
Passo |
Azione |
|
|---|---|---|
|
1 |

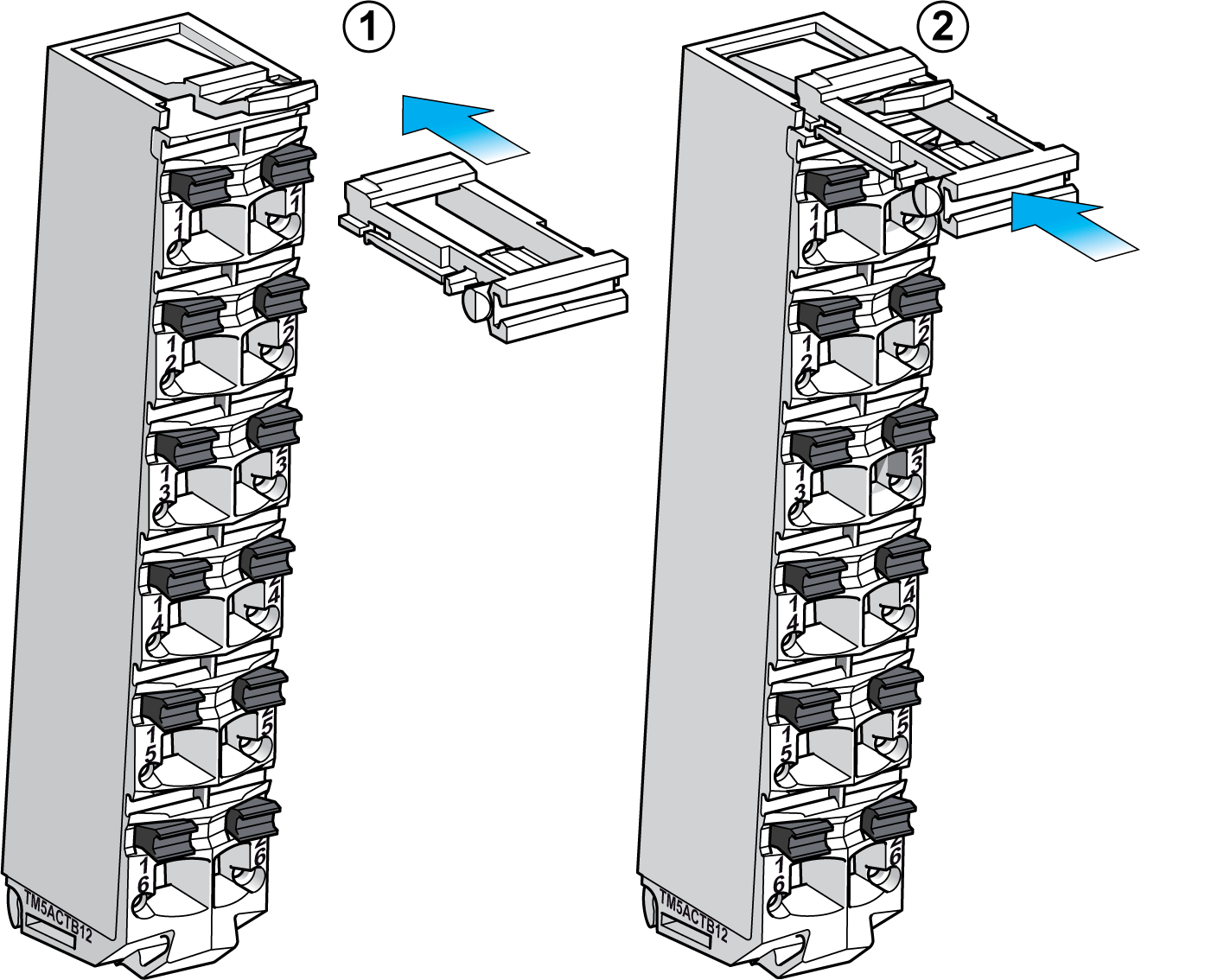

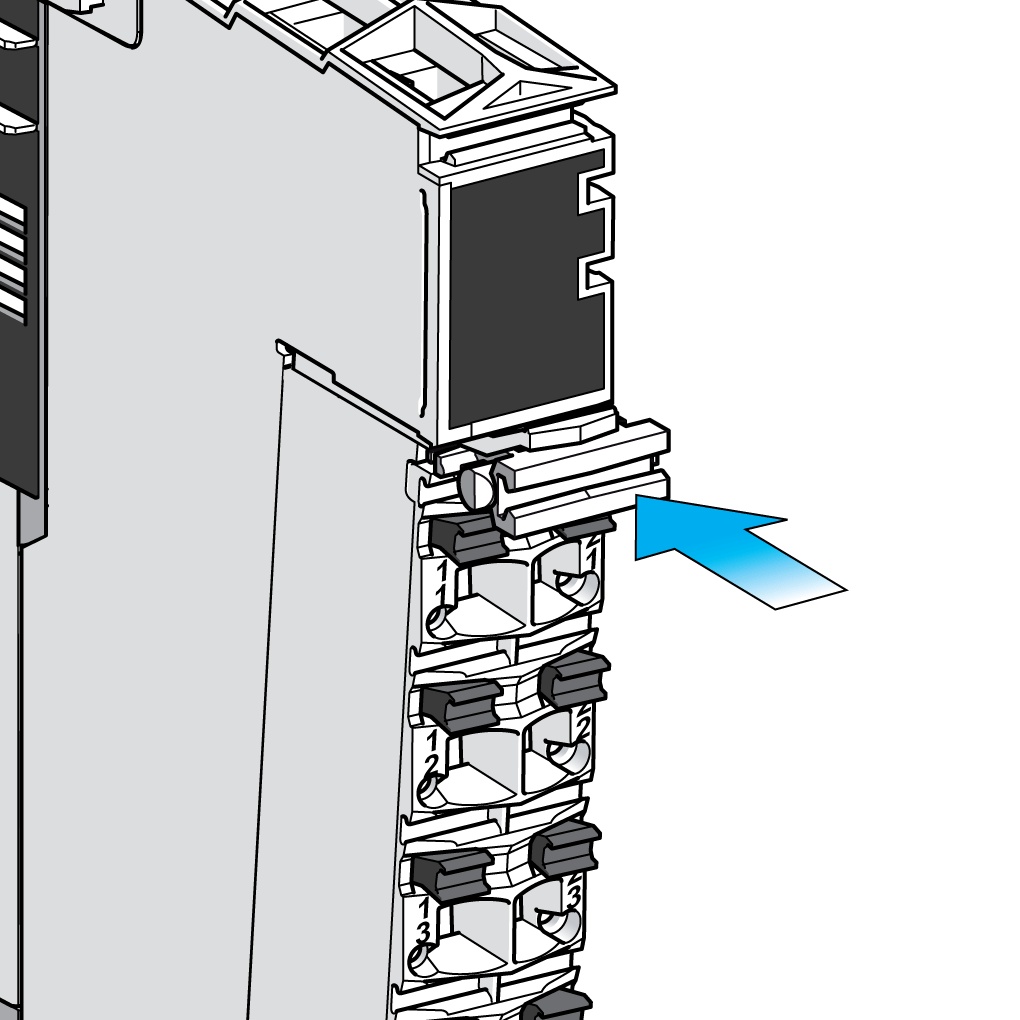

Posizionare la graffa di fissaggio della morsettiera sulla levetta di blocco della morsettiera come indicato nella figura. |
|
|
2 |

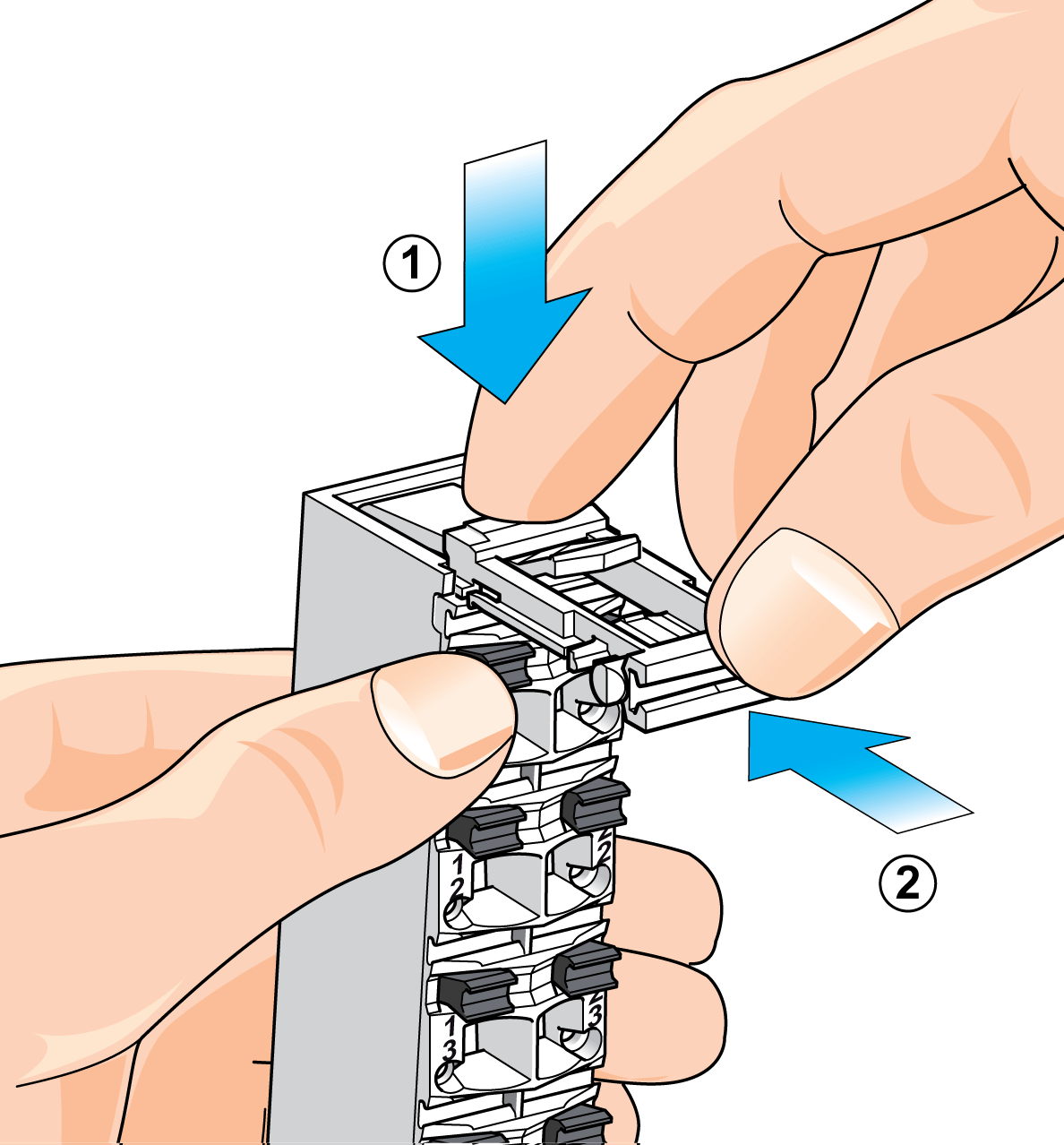

Con il dito indice spingere verso il basso la graffa di fissaggio della morsettiera e la levetta di blocco e tenerle premute. Con il pollice far scorrere in avanti la graffa di fissaggio della morsettiera. |
|
|
3 |

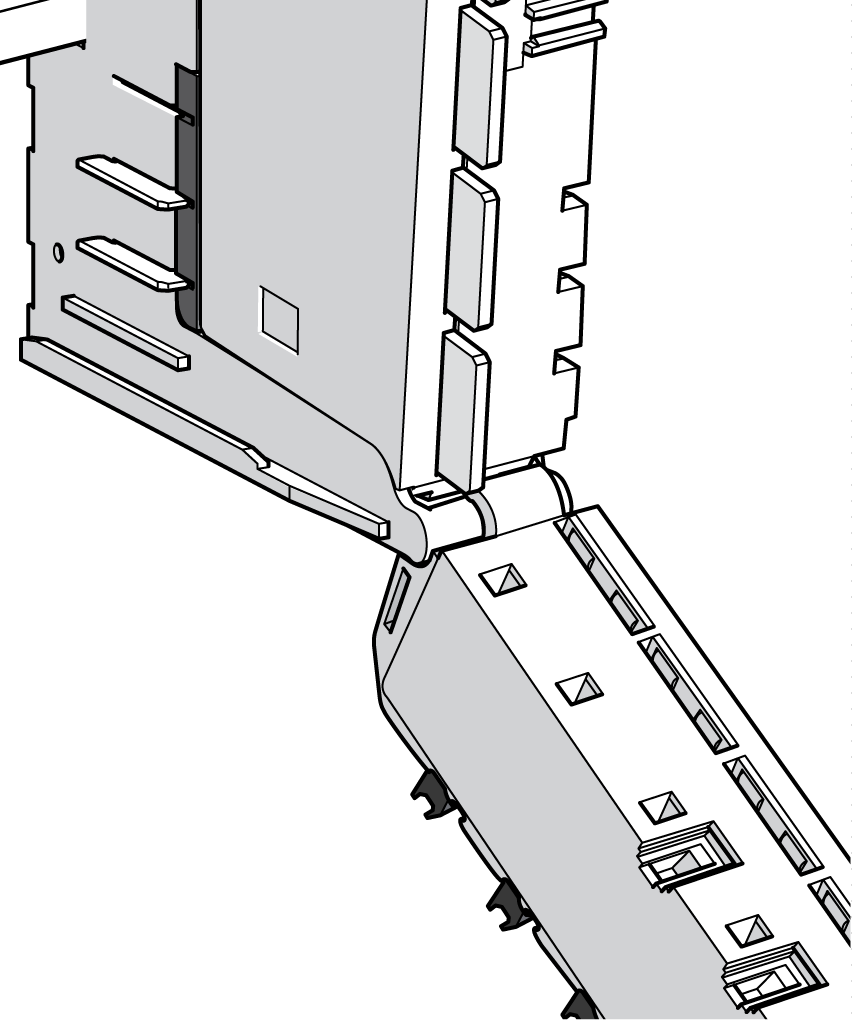

Agganciare l'angolo inferiore della morsettiera nella relativa cerniera sul modulo bus. |
|
|
4 |

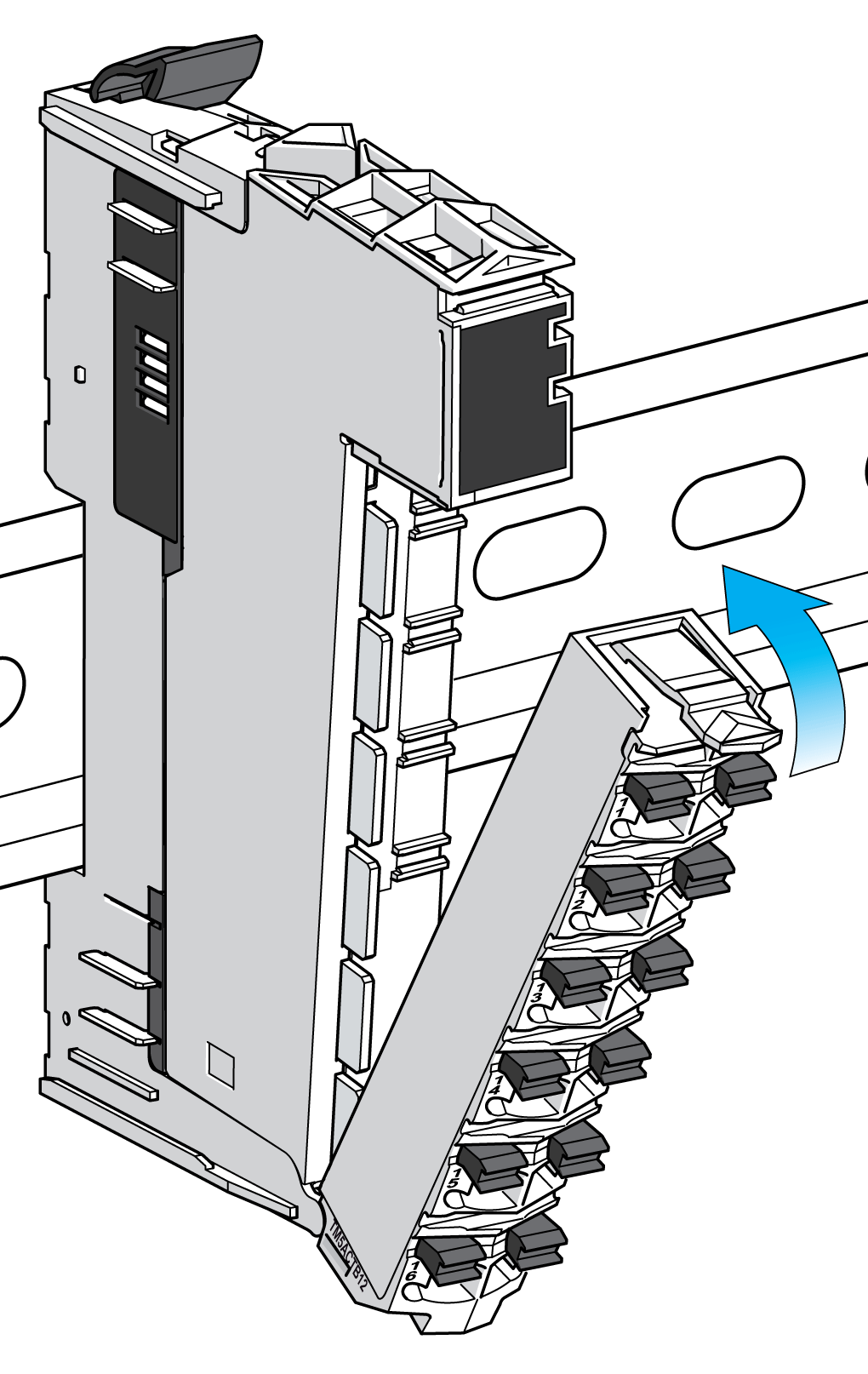

Ruotare la morsettiera in posizione. |
|
|
5 |
Bloccare la morsettiera nel modulo elettronico spingendo verso l'interno la graffa di fissaggio della morsettiera. |
|
|
6 |

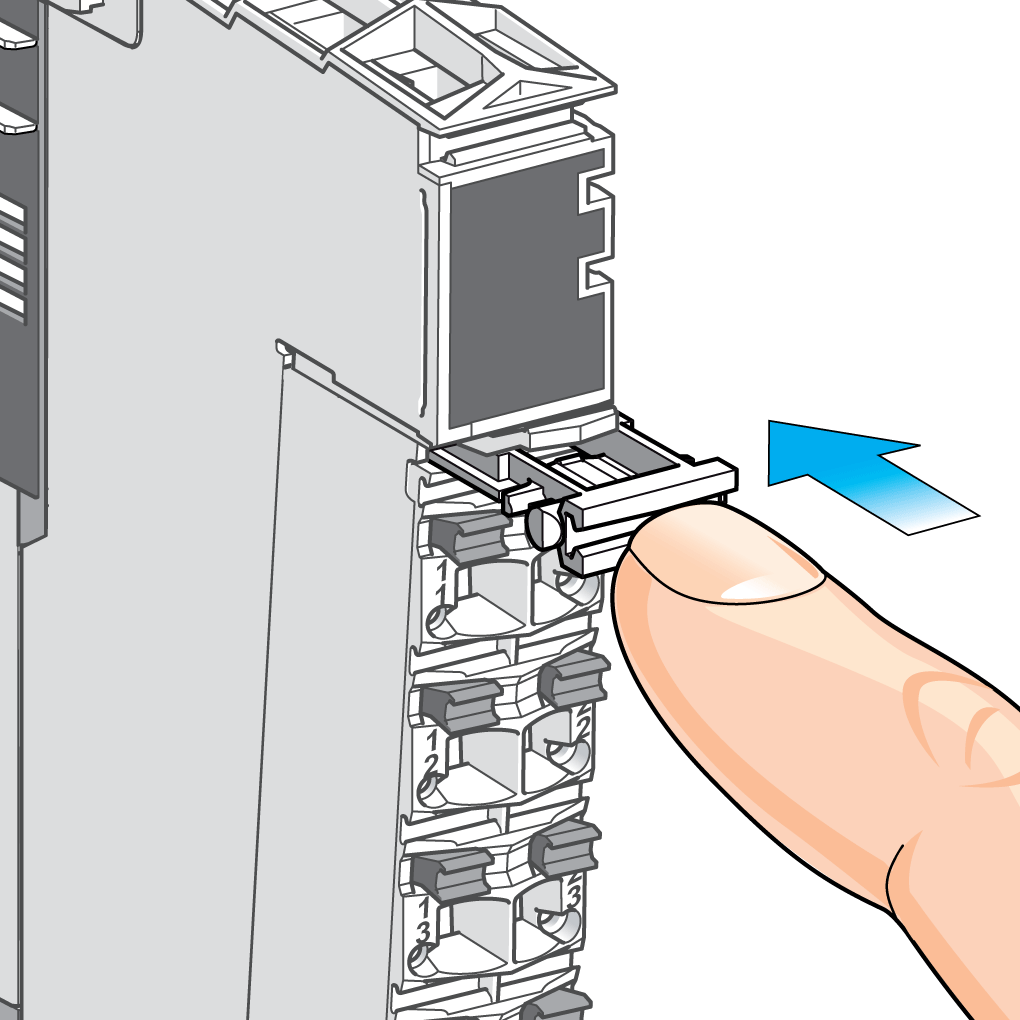

Graffa di fissaggio della morsettiera installata. |
|
NOTA: per rimuovere la morsettiera, eseguire il contrario di quanto descritto al passo 5 (estrarre la graffa di fissaggio della morsettiera).
Portaetichette per testo normale
I portaetichette sono fissati alle graffe di fissaggio della morsettiera:
|
Passo |
Azione |
|
|---|---|---|
|
1 |
Posizionare il portaetichette per strisce di identificazione a un angolo di 90° rispetto alla graffa di fissaggio della morsettiera. |
|
|
2 |

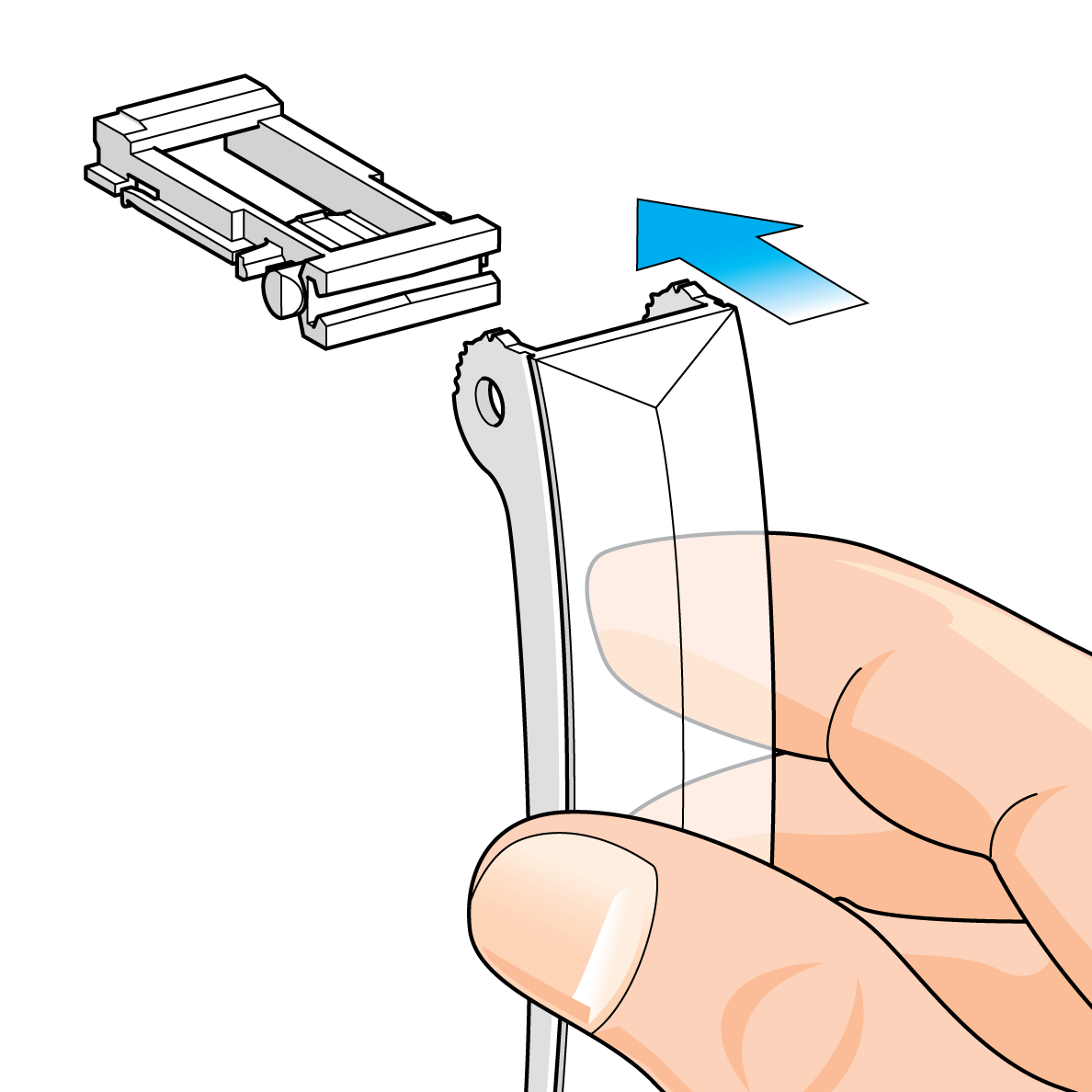

Spingere il portaetichette nella graffa di fissaggio della morsettiera finché non scatta in posizione. |
|
|
3 |

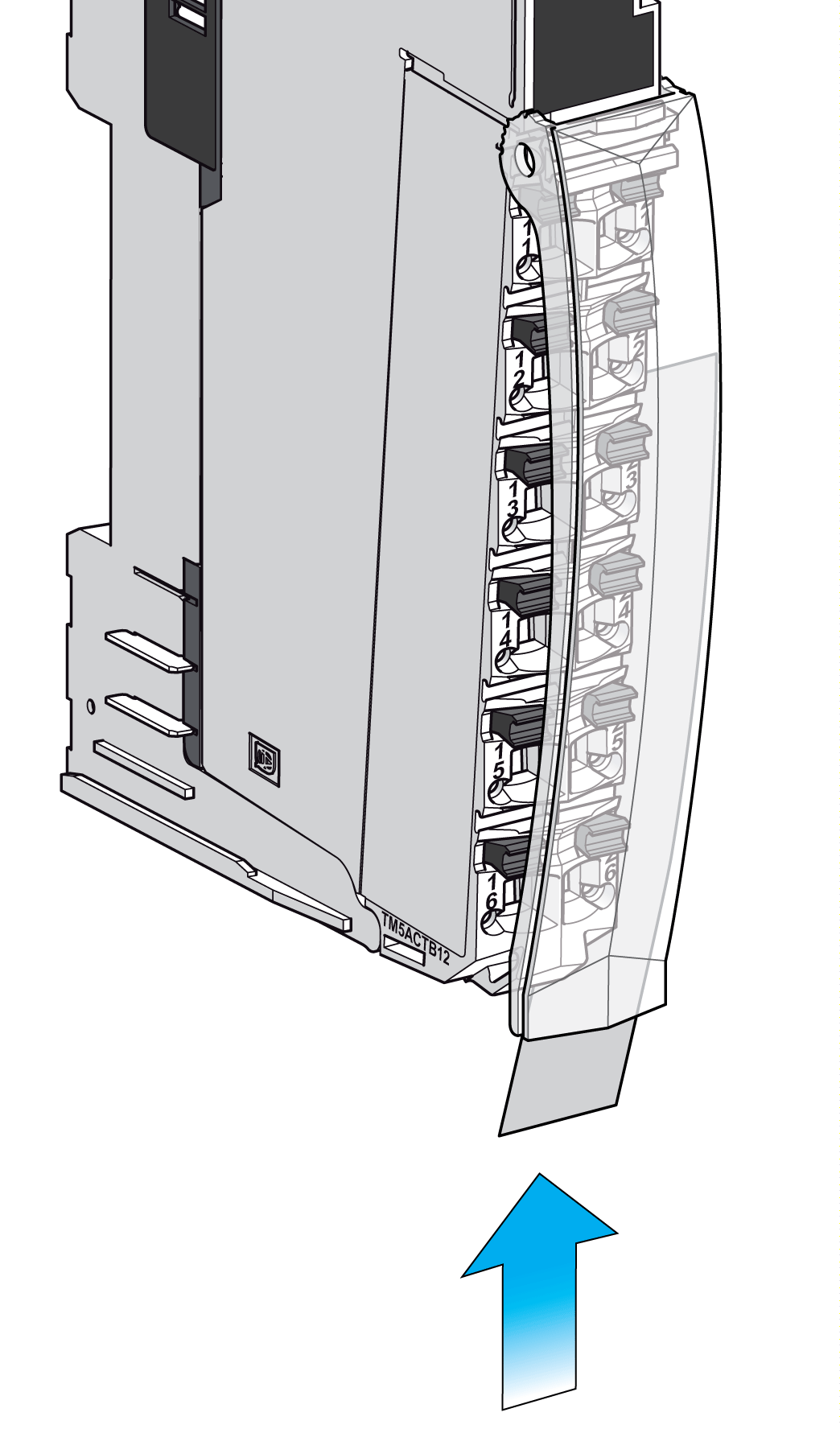

Inserire le strisce di identificazione testo normale. |
|
