Esempio 1: Corrente assorbita da una configurazione di I/O distribuiti TM7
Il primo esempio si riferisce a una configurazione di I/O distribuiti TM7 (blocco di I/O dell'interfaccia del bus di campo TM7 e blocchi di I/O TM7). Un altro esempio si riferisce ai blocchi di I/O di espansione remoti TM7 (modulo trasmettitore TM5 e rispettivi blocchi di espansione remoti). Da questi esempi è possibile ricavare i calcoli necessari per il sistema Sistema TM7 in uso.
In una configurazione di I/O distribuiti TM7, il blocco di I/O dell'interfaccia del bus di campo TM7 collega:
ol'alimentazione esterna direttamente al segmento di alimentazione di I/O a 24 Vdc
ol'alimentazione esterna all'alimentazione interna che genera l'energia distribuita sul bus di alimentazione TM7, ricavata dal collegamento di alimentazione principale a 24 Vdc.
Tutti i valori relativi consumo di corrente sono descritti nel capitolo Tabelle di associazione e di consumo energetico.
Questo esempio di configurazione include:
oIl blocco I/O dell'interfaccia CANopen TM7NCOM08B, dotato di 8 canali configurabili con ingressi o uscite digitali.
oAlcuni blocchi di espansione:
oTM7BDI8B
oTM7BDI16B
oTM7BDM16A
oTM7BDM16B
oTM7BDO8TAB
oTM7BAI4CLA
oTM7BAO4CLA
oGli assunti utilizzati per lo scopo del calcolo degli assorbimenti di questo esempio sono:
TM7NCOM08B: la corrente max. distribuita sul segmento di alimentazione I/O a 24 Vdc è limitata da un alimentatore esterno isolato di 4000 mA.
TM7BDI8B: la corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 25 mA per sensore, o 200 mA totale per ogni blocco.
TM7BDM16A: la somma dell'assorbimento di corrente di tutte le uscite collegate al blocco non è mai, in un dato momento, superiore a 2500 mA.
TM7BDM16B: la somma dell'assorbimento di corrente di tutte le uscite collegate al blocco non è mai, in un dato momento, superiore a 1500 mA.
la corrente di alimentazione dei sensori elettronici di questo esempio è stata stimata a 25 mA per sensore, o 200 mA totale per ogni blocco.
TM7BDO8TAB: solo 5 delle uscite sono attive in un dato momento e l'assorbimento max. di un'uscita qualsiasi è pari a 1000 mA, o 5000 mA per l'intero blocco.

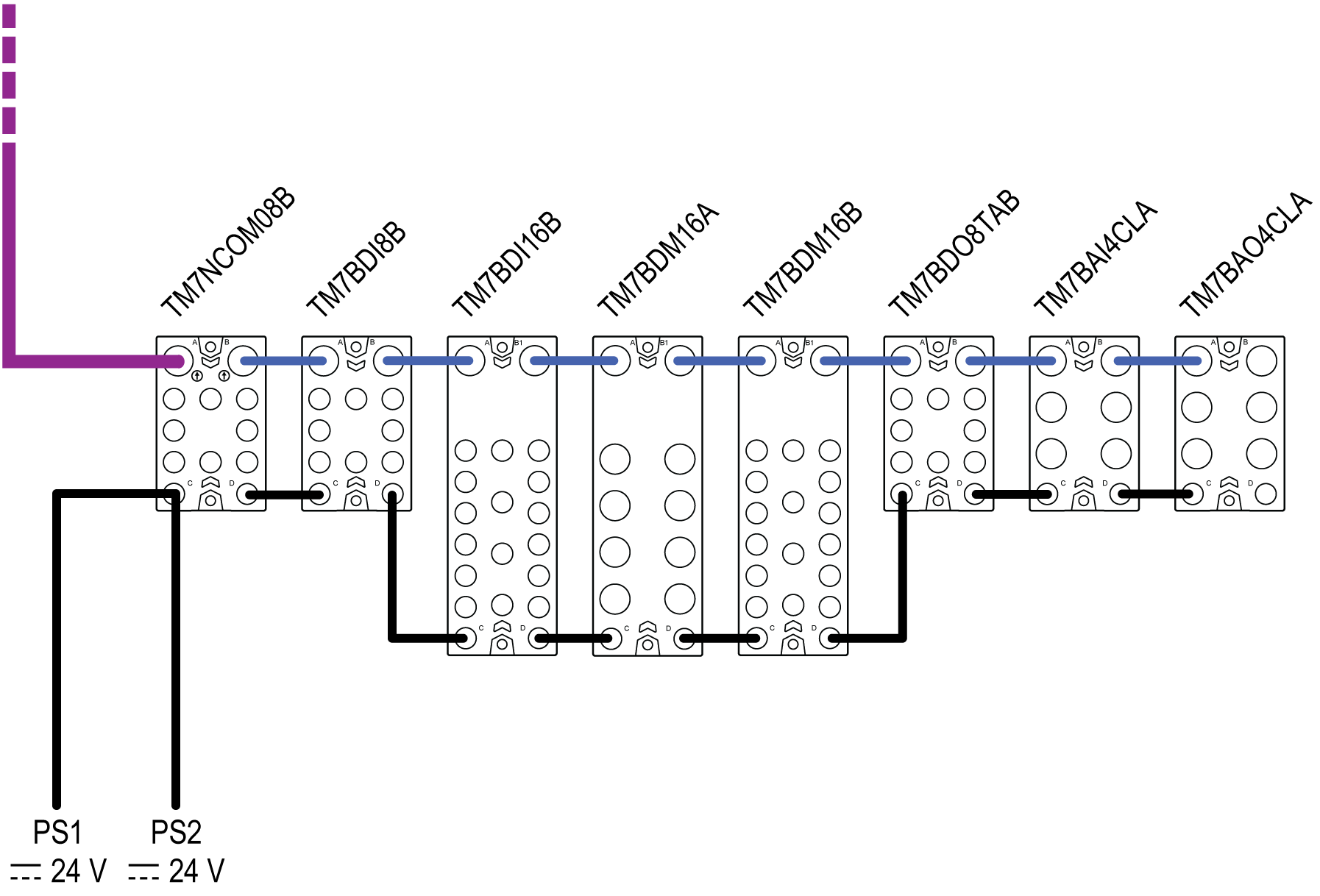

La seguente figura mostra la configurazione di esempio collegata agli alimentatori PS1 e PS2:
PS1 Alimentazione principale esterna isolata, 24 Vdc
PS2 Alimentazione I/O esterna isolata, 24 Vdc
Per maggiori informazioni, vedere la sezione Cablaggio dell'alimentazione.
La seguente tabella mostra la corrente fornita e il consumo in mA sul bus di alimentazione TM7 e il segmento di alimentazione degli I/O a 24 Vdc:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
–2 |
–40 |
–78 |
–116 |
(3) |
|
4000 |
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
||||||||
Corrente assorbita sul bus di alimentazione TM7
Il TM7NCOM08B genera 150 mA sul bus di alimentazione TM7 per alimentare i blocchi di espansione. Il bus di alimentazione TM7 inizia con il blocco TM7NCOM08B e termina con il blocco di espansione TM7BAO4CLA.
La corrente totale assorbita sul bus di alimentazione TM7 è 266 mA e supera la capacità di 150 mA del segmento.
Attenendosi alle Regole per il montaggio dei PDB, è necessario potenziare il bus di alimentazione TM7 aggiungendo un TM7SPS1A. Ad esempio, si può installare il TM7SPS1A tra un blocco TM7BDM16B e un blocco TM7BDM16A.
La seguente tabella mostra la corrente fornita e assorbita in mA sul bus di alimentazione TM7:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
|
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
200 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1625 |
5484 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
–1697 |
–6781 |
–6906 |
–7094 |
(9) |
|
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
|||||||||
La corrente totale assorbita sul bus di alimentazione TM7 è pari a 266 mA e non supera la capacità di 900 mA di tale bus.
Il passo seguente prevede il calcolo della corrente consumata sul segmento di alimentazione I/O a 24 Vdc per confermare la configurazione di questo esempio.
Corrente assorbita sul segmento di alimentazione degli I/O 24 Vdc
Il segmento di alimentazione I/O a 24 Vdc inizia con il blocco TM7NCOM08B e finisce con il blocco TM7BAO4CLA. La capacità di questo segmento di alimentazione I/O a 24 Vdc è limitata a 4000 mA in questo esempio.
In questo esempio, la corrente totale assorbita sul segmento di alimentazione di I/O 24 Vdc è 11094 mA e supera la capacità di 4000 mA di questo segmento.
Pertanto è necessario dividere il segmento esistente in due segmenti collegando un blocco di I/O TM7 a un alimentatore.
Per questo esempio, il TM7BDM16B è collegato all'alimentatore PS2.
Il primo segmento di alimentazione I/O a 24 Vdc inizia con il TM7NCOM08B e finisce con il TM7BDM16A. La capacità di questo segmento è limitata a 4000 mA.
Il secondo segmento di alimentazione I/O a 24 Vdc inizia con il TM7BDM16B e finisce con il TM7BAO4CLA. La capacità di questo segmento è limitata a 8000 mA.

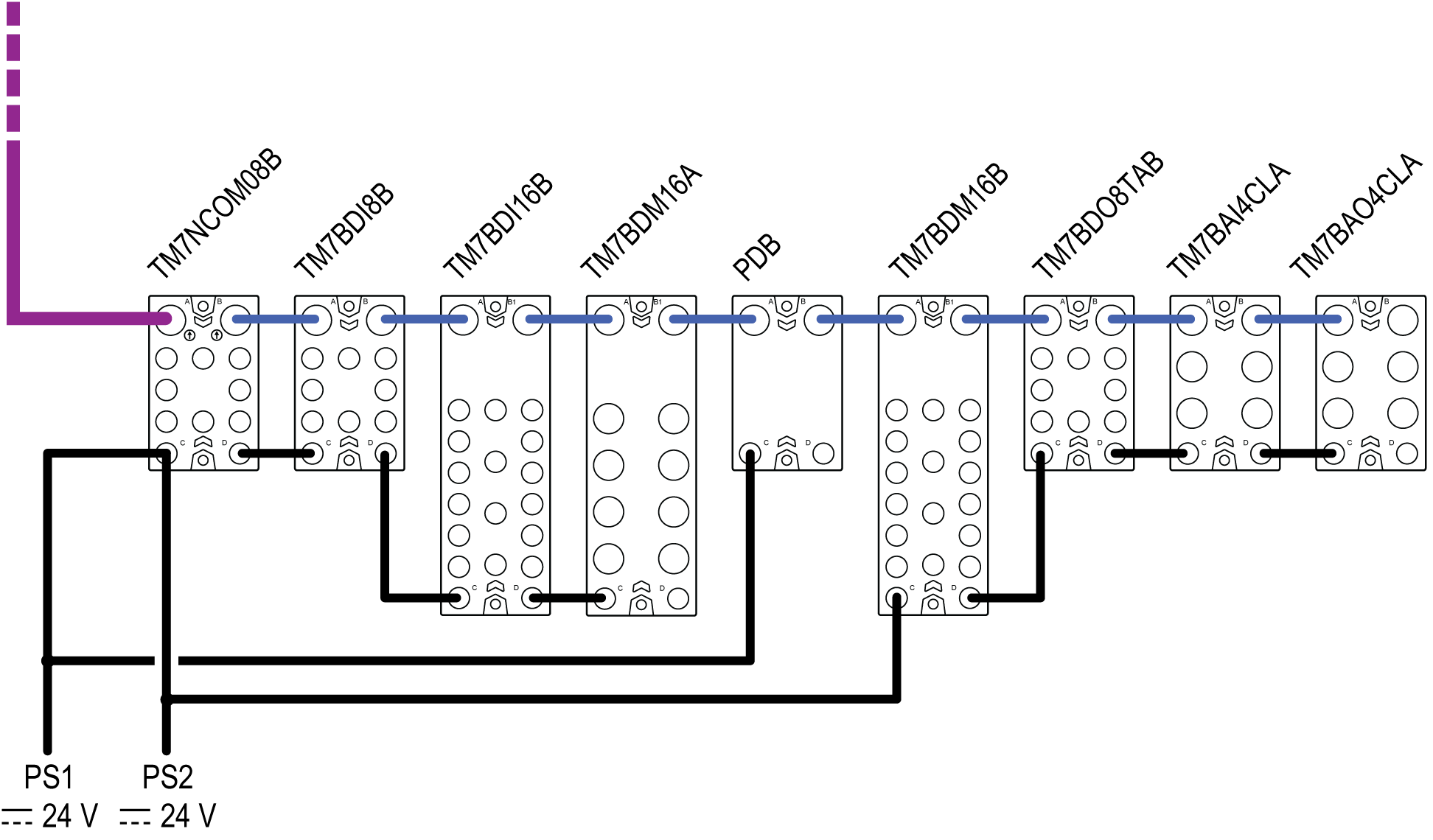

La seguente figura mostra la configurazione di esempio collegata agli alimentatori PS1 e PS2:
PS1 Alimentazione principale esterna isolata, 24 Vdc
PS2 Alimentazione I/O esterna isolata, 24 Vdc
La seguente tabella mostra la corrente fornita e assorbita in mA sul segmento di alimentazione di I/O 24 Vdc dopo aver collegato il TM7BDM16B all'alimentatore PS2:
|
TM7NCOM08B |
TM7BDI8B |
TM7BDI16B |
TM7BDM16A |
TM7SPS1A |
TM7BDM16B |
TM7BDO8TAB |
TM7BAI4CLA |
TM7BAO4CLA |
Legenda |
|---|---|---|---|---|---|---|---|---|---|
|
150 |
|
|
|
750 |
|
|
|
|
(1) |
|
|
38 |
38 |
38 |
|
38 |
38 |
38 |
38 |
(2) |
|
|
112 |
74 |
36 |
786 |
748 |
710 |
672 |
634 |
(3) |
|
4000 |
|
|
|
|
8000 |
|
|
|
(4) |
|
84 |
42 |
21 |
125 |
|
125 |
84 |
125 |
188 |
(5) |
|
800 |
0 |
0 |
2500 |
|
1500 |
5000 |
– |
– |
(6) |
|
100 |
200 |
0 |
0 |
|
300 |
– |
– |
– |
(7) |
|
984 |
242 |
21 |
2625 |
|
1825 |
5084 |
125 |
188 |
(8) |
|
3016 |
2774 |
2753 |
128 |
|
6175 |
1091 |
966 |
778 |
(9) |
|
Legenda: Alimentazione principale esterna isolata, 24 Vdc (1) Corrente fornita sul bus di alimentazione TM7 (2) Consumo del blocco di I/O TM7 (3) Corrente disponibile rimanente dopo l'assorbimento del blocco Alimentazione I/O esterna isolata, 24 Vdc (4) Corrente fornita sul segmento di alimentazione degli I/O 24 Vdc (5) Consumo dell'elettronica del blocco di I/O TM7 (6) Assorbimento dei carichi dei canali di uscita (7) Consumo di alimentazione ai sensori, agli attuatori o ai dispositivi esterni (8) Consumo totale del blocco di I/O TM7 (9) Corrente disponibile rimanente dopo l'assorbimento del blocco |
|||||||||
La corrente totale assorbita dal primo segmento di alimentazione I/O 24 Vdc è di 3872 mA, e non eccede la capacità di 4000 mA di questo segmento.
La corrente totale assorbita dal secondo segmento di alimentazione I/O 24 Vdc è di 7222 mA, e non eccede la capacità di 8000 mA di questo segmento.
