Linea seriale

Panoramica

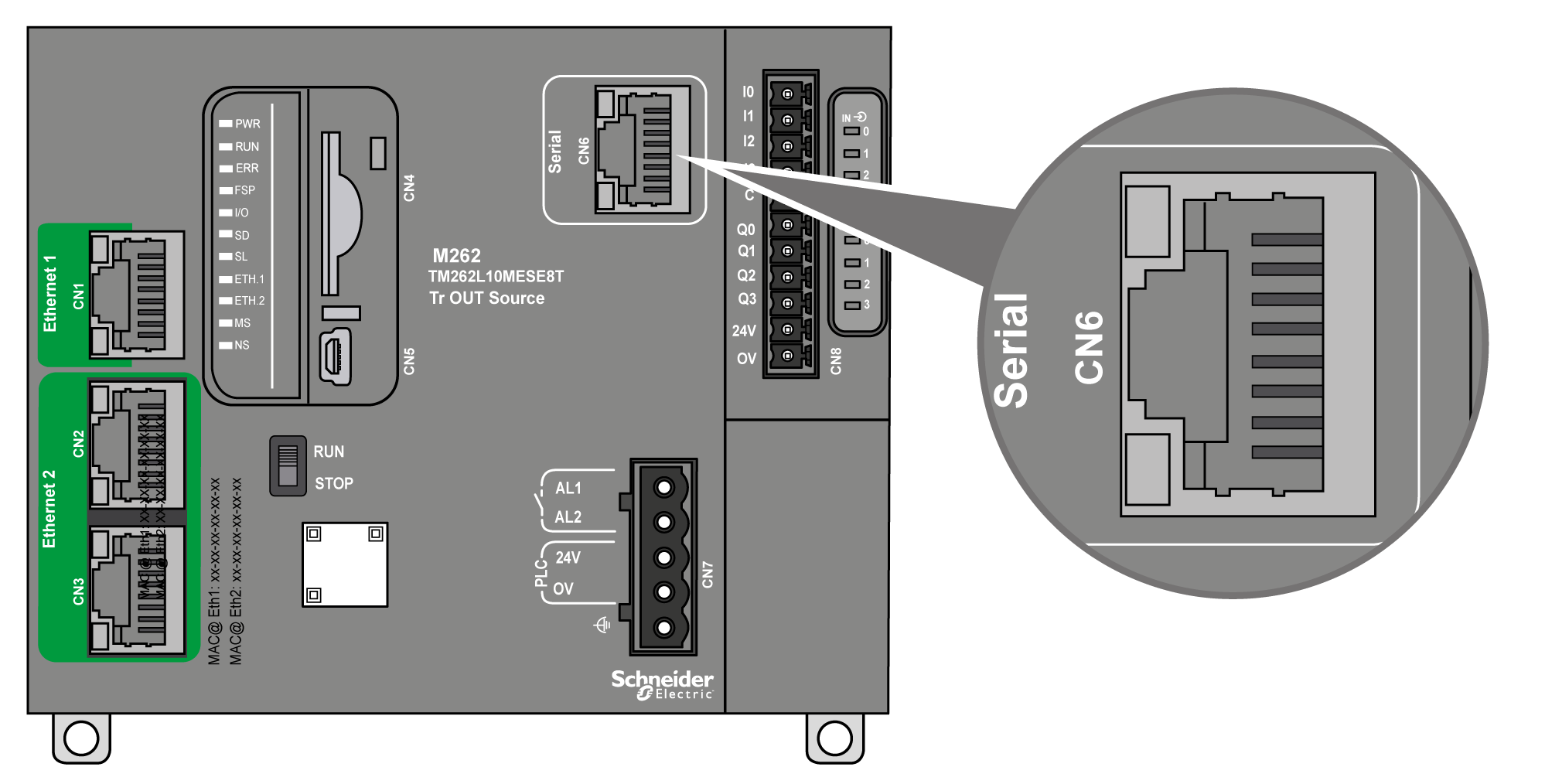

La linea seriale permette di comunicare con i dispositivi che supportano il protocollo Modbus come master o slave, il protocollo ASCII (stampanti, modem...) e il protocollo Machine Expert (HMI,...).

Caratteristiche

Caratteristica		Descrizione
Funzione		RS485 o RS232 configurato mediante software
Tipo di connettore		RJ45
Isolamento		550 Vca
Velocità di trasmissione		1200…115200 bps
Cavo	Tipo	Schermato
Cavo	Lunghezza massima (tra il controller e una scatola di giunzione isolata)	30 m (98,43 ft) per RS485 15 m (49,21 ft) per RS232
Polarizzazione		La configurazione software è utilizzata per collegare resistenze di polarizzazione da 576 Ω quando il nodo è configurato come master.

NOTA: Alcuni dispositivi forniscono tensione sulle connessioni seriali RS485. È necessario evitare la connessione di queste linee di tensioni al controller in quanto possono danneggiare i circuiti della la porta seriale del controller e renderla inoperante.

AVVISO
	APPARECCHIATURA NON FUNZIONANTE Usare solo il cavo seriale VW3A8306R•• per collegare dispositivi RS485 al controller. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Assegnazione dei pin

La seguente figura mostra i pin del connettore RJ45:

La tabella sottostante descrive l'assegnazione dei pin del connettore RJ45:

Pin	RS232	RS485
1	RxD	N.C.
2	TxD	N.C.
3	N.C.	N.C.
4	N.C.	D1
5	N.C.	D0
6	N.C.	N.C.
7	N.C.	N.C
8	Comune	Comune
N.C.: Nessun collegamento

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

LED di stato

Vedere la descrizione del LED di stato SL.
