Montaggio di un M262 Logic/Motion Controller sulla superficie di un pannello

Installazione del kit di montaggio su pannello

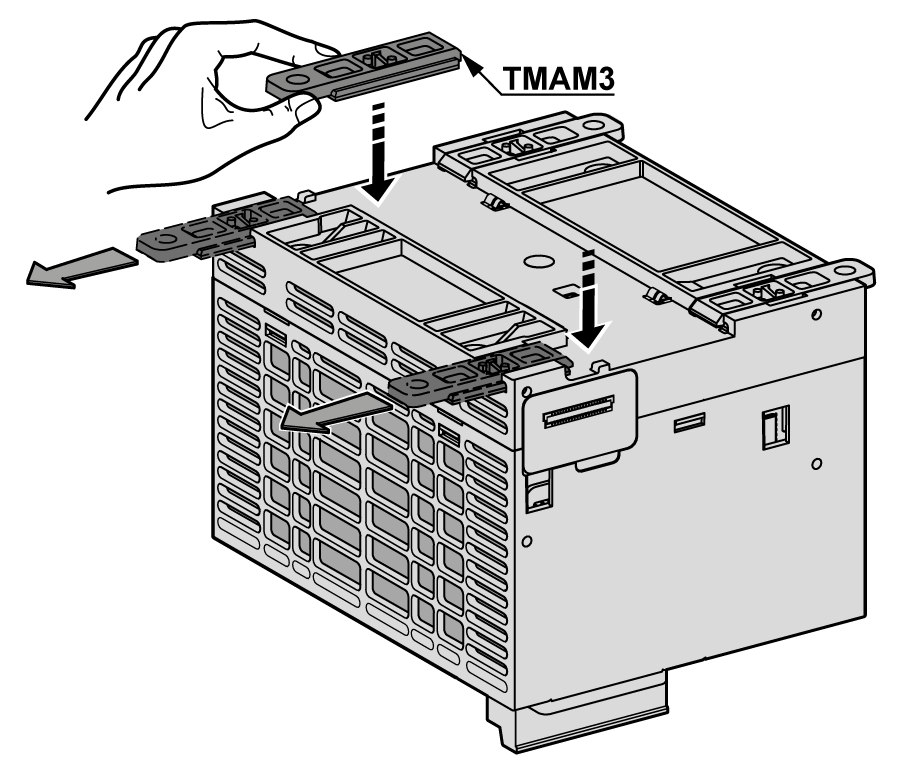

Inserire le fascette di montaggio TMAM3 negli slot sopra il M262 Logic/Motion Controller:

Fori di montaggio

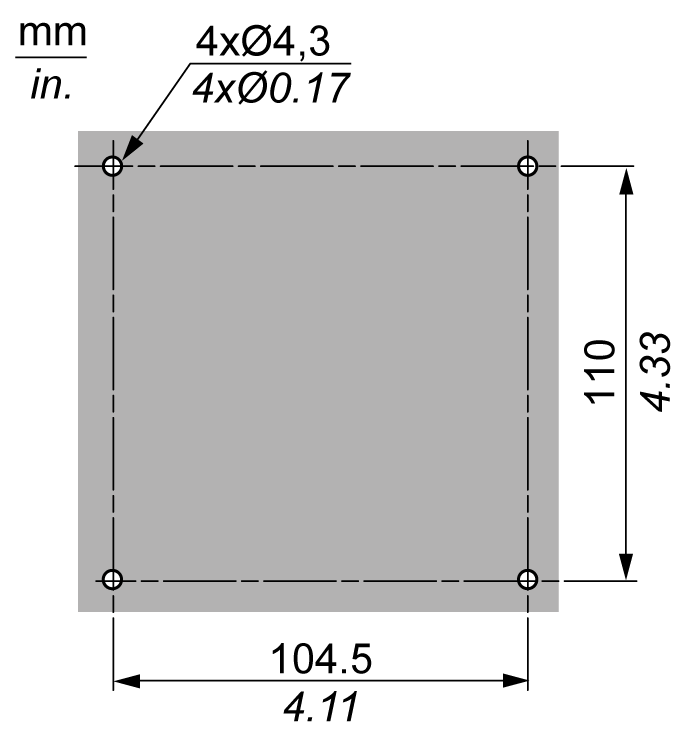

L'illustrazione seguente mostra i fori di montaggio per il M262 Logic/Motion Controller:

Verificare che la superficie dell'armadio o pannello di installazione sia piana (tolleranza: 0,5 mm (0.019 in)), in buona condizione e non presenti bordi irregolari.

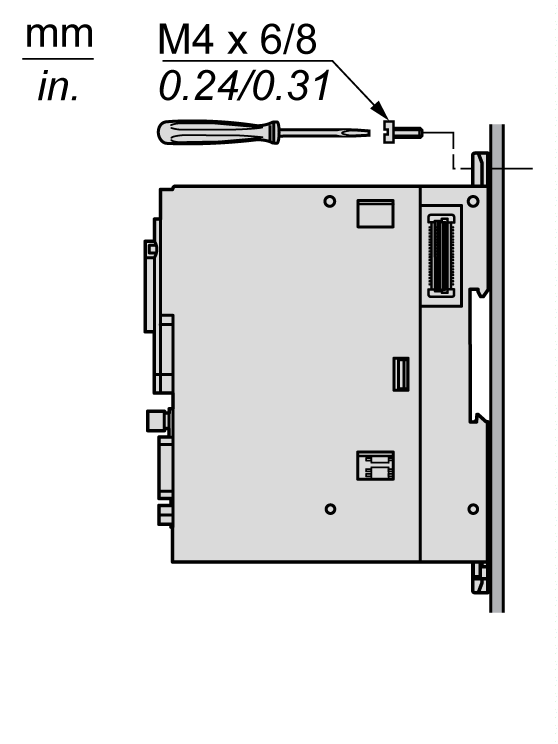

Montaggio del M262 Logic/Motion Controller su un pannello metallico

Se si monta il controller su un pannello metallico orizzontale, utilizzare viti a testa piatta.
