Uscite digitali

Panoramica

Il Modicon M262 Logic/Motion Controller dispone di 4 uscite digitali integrate.

Le uscite digitali sono collegate sul lato anteriore del controller.

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

La tabella seguente descrive le caratteristiche delle uscite digitali integrate:

Caratteristica		Valore
Numero di canali di uscita		4 uscite (Q0 - Q3)
Tipo di uscita		Transistor
Tipo segnale uscita		Source (push-pull)
Tensione di uscita nominale		24 Vcc
Corrente di uscita		500 mA
Corrente di uscita totale		2 A
Corrente di dispersione allo spegnimento		< 0,01 mA
Potenza massima della lampada a filamento		1,5 W max.
Tempo di accensione		1 μs max.
Tempo di spegnimento		1 μs max.
Protezione da cortocircuito o sovraccarico		Sì. Corrente tipica 5 A per uscita. Gestione guasto per gruppo: Q0...Q3
Riarmo automatico dopo un cortocircuito o un sovraccarico		Sì, 10 sec. (attivato/disattivato dal software EcoStruxure Machine Expert)
Isolamento	Tra canali di uscita	No
	Tra uscita e logica interna	550 Vca per 1 minuto
	Tra uscita e ingresso	550 Vca per 1 minuto
Lunghezza del cavo		< 30 m (98.4 ft)
Tipo di collegamento		Morsettiera a molla rimovibile
Durata del connettore per numero di inserimenti/rimozioni		Oltre 100 volte
NOTA: Per ulteriori informazioni sulla protezione delle uscite, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi.

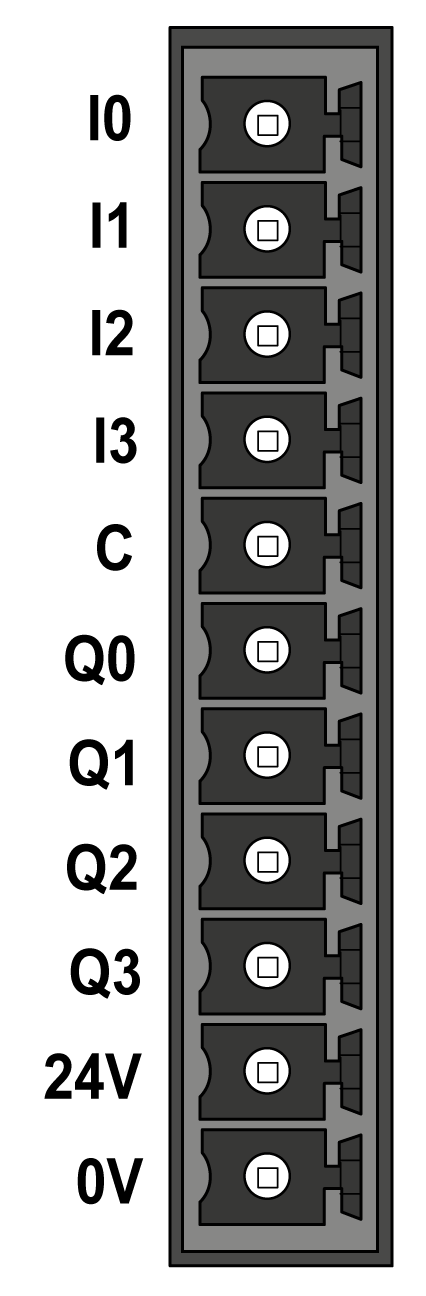

L'illustrazione seguente mostra l'assegnazione dei pin del connettore:

Questa tabella descrive l'assegnazione dei pin del connettore degli I/O integrati:

Pin	Etichetta	Descrizione
6	Q0	Uscita digitale 0
7	Q1	Uscita digitale 1
8	Q2	Uscita digitale 2
9	Q3	Uscita digitale 3
10	24V	Alimentazione 24 Vcc encoder e uscite
11	0V	Alimentazione 0 Vcc encoder e uscite

Questa tabella mostra le caratteristiche dell'alimentazione fornita dal controller alle uscite digitali integrate e all'interfaccia dell'encoder.

Caratteristiche	Valore
Tensione nominale	24 Vcc
Campo di tensione alimentazione	20,4 - 28,8 Vcc (ondulazione ± 10% Un)
Tipo alimentazione	PELV
Corrente ingresso max	2,6 A
Picco di corrente	Non limitata
Immunità caduta di tensione	No
Protezione contro inversione di polarità	Sì
Protezione da sovraccarico	No. Fusibile ad azione lenta da 4 A non sostituibile
Protezione da sovracorrente	No
Rilevamento presenza tensione	Sì, tipico >16 V Diagnostica codici stato I/O disponibile nel software EcoStruxure Machine Expert
Isolamento	550 Vca per 1 minuto
Lunghezza del cavo	< 3 m (9.84 ft)

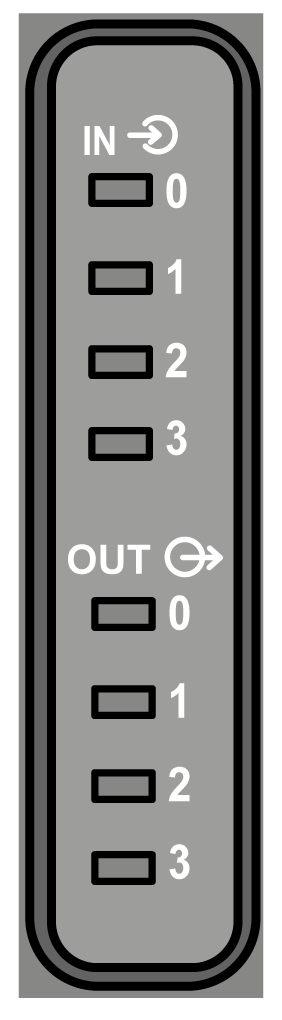

Questa illustrazione mostra i LED di stato degli I/O:

LED	Colore	Stato	Descrizione
0...3	Verde	Acceso	Il canale di uscita corrispondente è attivato
0...3	Verde	Off	Il canale di uscita corrispondente è disattivato

NOTA: I LED indicano lo stato logico di ogni uscita.

Perturbazioni elettromagnetiche possono provocare un funzionamento imprevisto dell’applicazione.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Adattare il filtraggio programmabile alla frequenza applicata agli ingressi. Dove richiesto, utilizzare cavi schermati collegati alla terra funzionale tramite la barra di messa a terra TM2XMTGB. Utilizzare una specifica alimentazione a 24 Vcc per ingressi e uscite. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA

Adattare il filtraggio programmabile alla frequenza applicata agli ingressi.
Dove richiesto, utilizzare cavi schermati collegati alla terra funzionale tramite la barra di messa a terra TM2XMTGB.
Utilizzare una specifica alimentazione a 24 Vcc per ingressi e uscite.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

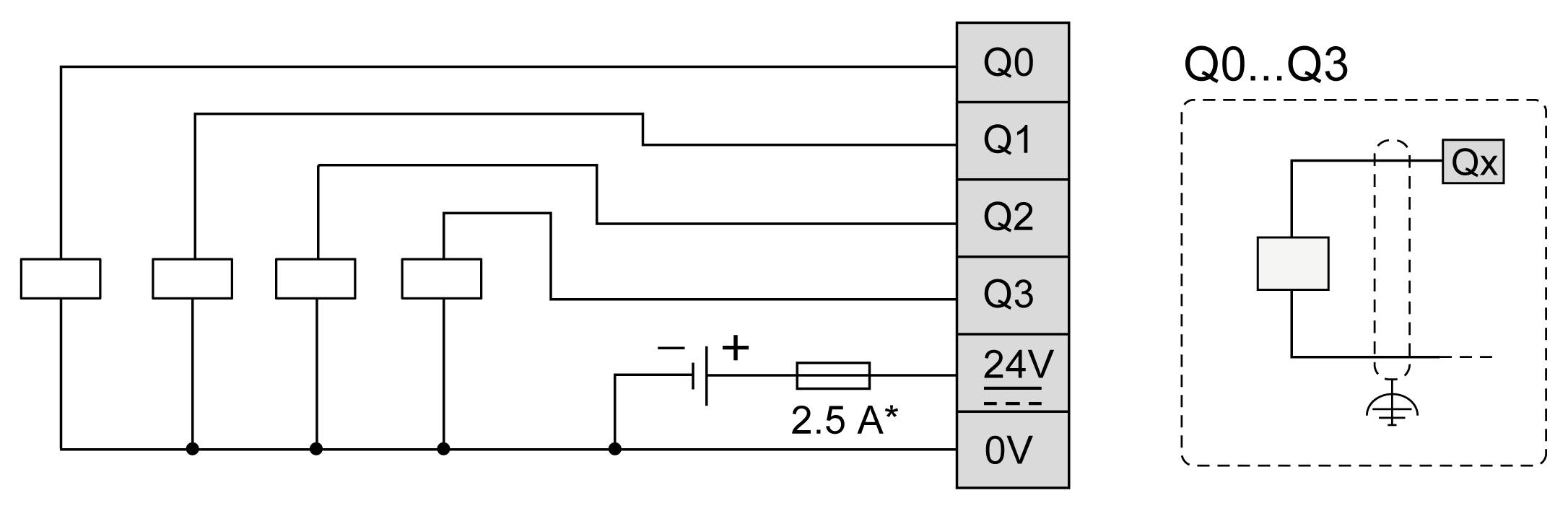

Questa illustrazione mostra lo schema di cablaggio delle uscite veloci:

* Utilizzare un fusibile tipo T appropriato per il carico, non superare 2,5 A.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Verificare che il cablaggio effettivo rispetti le connessioni indicate nello schema di cablaggio. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
