Collegamento del controller a un PC

Panoramica

Per trasferire, eseguire e monitorare le applicazioni, è possibile utilizzare un cavo USB o una connessione Ethernet per collegare il controller a un computer con EcoStruxure Machine Expert installato.

AVVISO
	APPARECCHIATURA NON FUNZIONANTE Collegare il cavo di comunicazione al PC prima di collegarlo al controller. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

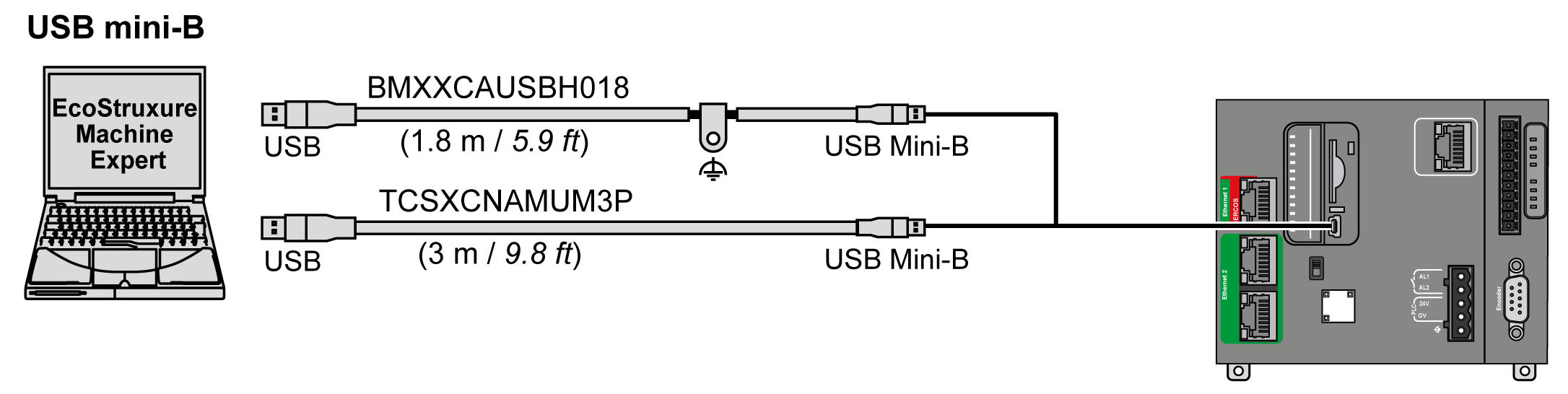

Collegamento mediante porta USB mini-B

Codice prodotto del cavo	Dettagli
BMXXCAUSBH018	Messo a terra e schermato, questo cavo USB è adatto per una connessione permanente.
TCSXCNAMUM3P	Questo cavo USB è adatto per una connessione di breve durata come gli aggiornamenti rapidi o il recupero di valori di dati.

NOTA: È possibile collegare contemporaneamente al PC soltanto 1 controller o un altro dispositivo associato a EcoStruxure Machine Expert e il relativo componente.

La porta di programmazione USB Mini-B è la porta di programmazione che si può utilizzare per collegare un PC con una porta host USB mediante il software EcoStruxure Machine Expert. Mediante un normale cavo USB, questo collegamento è idoneo per veloci aggiornamenti del programma o per connessioni di breve durata al fine di effettuare la manutenzione e analizzare i valori dei dati. Non è idoneo per collegamenti di lunga durata, come la messa in servizio o il monitoraggio senza l'uso di cavi adattati in modo specifico per ridurre gli effetti delle interferenze elettromagnetiche.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA O APPARECCHIATURA GUASTA Per i collegamenti a lungo termine, utilizzare un cavo USB schermato, ad es. un BMX XCAUSBH0••, assicurato alla messa a terra funzionale (FE) del sistema. Quando si utilizzano le connessioni USB, non collegare più di un controller o accoppiatore bus. Utilizzare le porte USB, se presenti, solo se si è sicuri che l'ubicazione non sia pericolosa. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA O APPARECCHIATURA GUASTA

Per i collegamenti a lungo termine, utilizzare un cavo USB schermato, ad es. un BMX XCAUSBH0••, assicurato alla messa a terra funzionale (FE) del sistema.
Quando si utilizzano le connessioni USB, non collegare più di un controller o accoppiatore bus.
Utilizzare le porte USB, se presenti, solo se si è sicuri che l'ubicazione non sia pericolosa.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Il cavo di comunicazione deve essere collegato prima al PC per ridurre la possibilità di scariche elettrostatiche che possono interessare il controller.

Per collegare il cavo USB al controller, procedere come segue:

Passo	Azione
1	1a. Se si sta effettuando una connessione permanente con il cavo BMXXCAUSBH018 o un altro cavo con schermatura a terra, assicurarsi di fissare saldamente il connettore della schermatura alla messa a terra funzionale (FE) o alla messa a terra di protezione (PE) del sistema prima di collegare il cavo al controller e al PC. 1b. Se si sta effettuando una connessione temporanea con il cavo TCSXCNAMUM3P o un altro cavo USB senza messa a terra, passare al punto 2.
2	Collegare il cavo USB al computer.
3	Aprire il coperchio di protezione dello slot USB mini-B sul controller.
4	Collegare il connettore mini-B del cavo USB al controller.

Collegamento alla porta Ethernet

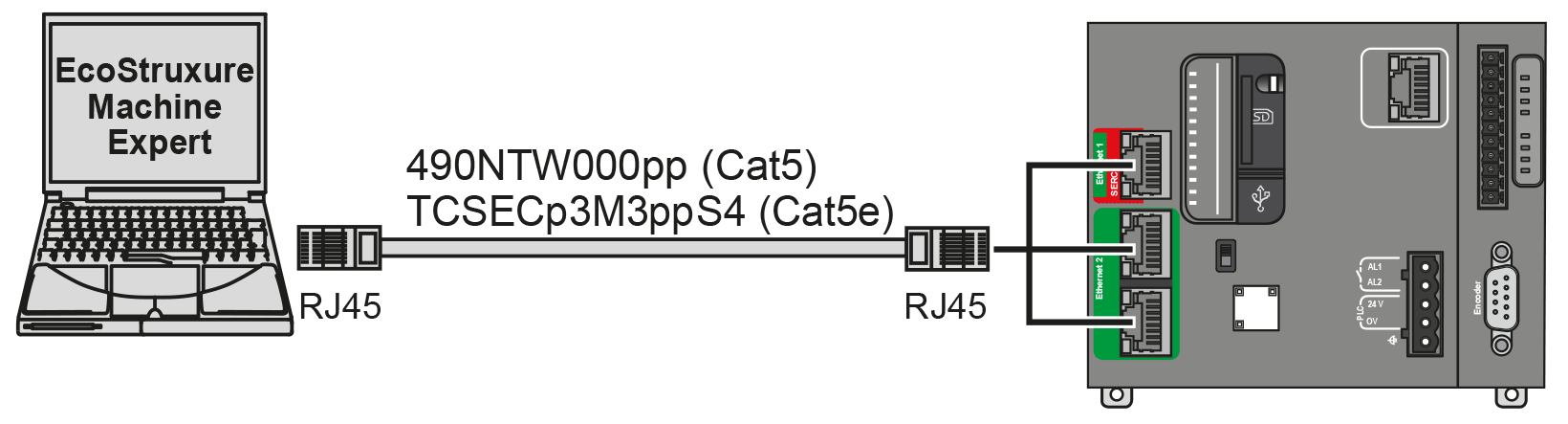

È anche possibile collegare il controller a un PC tramite un cavo Ethernet.

Per collegare il controller al PC, attenersi alla procedura seguente:

Passo	Azione
1	Collegare il cavo Ethernet al PC.
2	Collegare il cavo Ethernet a una delle porte Ethernet sul controller.
