Configurazione del bus I/O TM3

Panoramica

La configurazione del bus di I/O del TM3 consente di selezionare il task ce gestisce gli scambi fisici del TM3. Esso può anche annullare la configurazione definita nel task di ciclo del bus Impostazioni PLC.

Configurazione del bus di I/O

Procedere come segue per configurare il bus di I/O del TM3:

Passo

Azione

1

Nella struttura Dispositivi, fare doppio clic su IO_Bus.

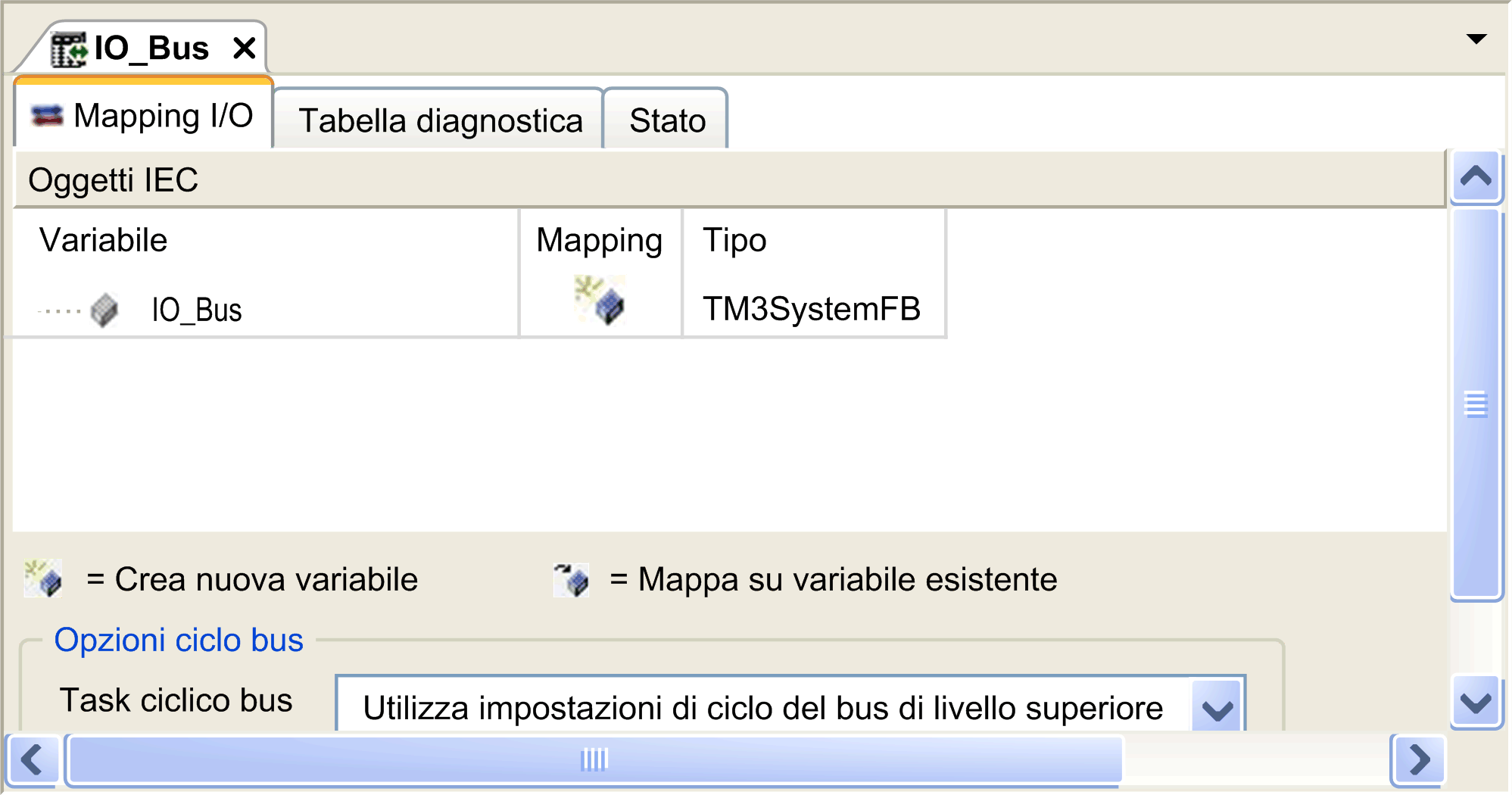

Risultato: la scheda dell'editor IO_Bus visualizza:

2

Impostare il task Ciclo del bus dall'elenco in uno dei seguenti modi:

  • Usa impostazione ciclo bus genitore (valore predefinito)

    Imposta il task per lo scambio di dati come definito nelle Impostazioni PLC.

  • MAST

    Imposta il task Master per lo scambio di dati indipendentemente dal task definito nelle Impostazioni PLC.
