Configurazione server OPC UA
Introduzione
La finestra di configurazione del server OPC UA consente di configurare il server OPC UA. Il server OPC UA utilizza la comunicazione cifrata per impostazione predefinita con le impostazioni di sicurezza massime predefinite.
Accesso alla scheda Configurazione server OPC UA
Per configurare il server OPC UA:
|
Passo |
Azione |
|---|---|
|
1 |
In , fare doppio clic su . |
|
2 |
Selezionare la scheda . |
Scheda Configurazione server OPC UA

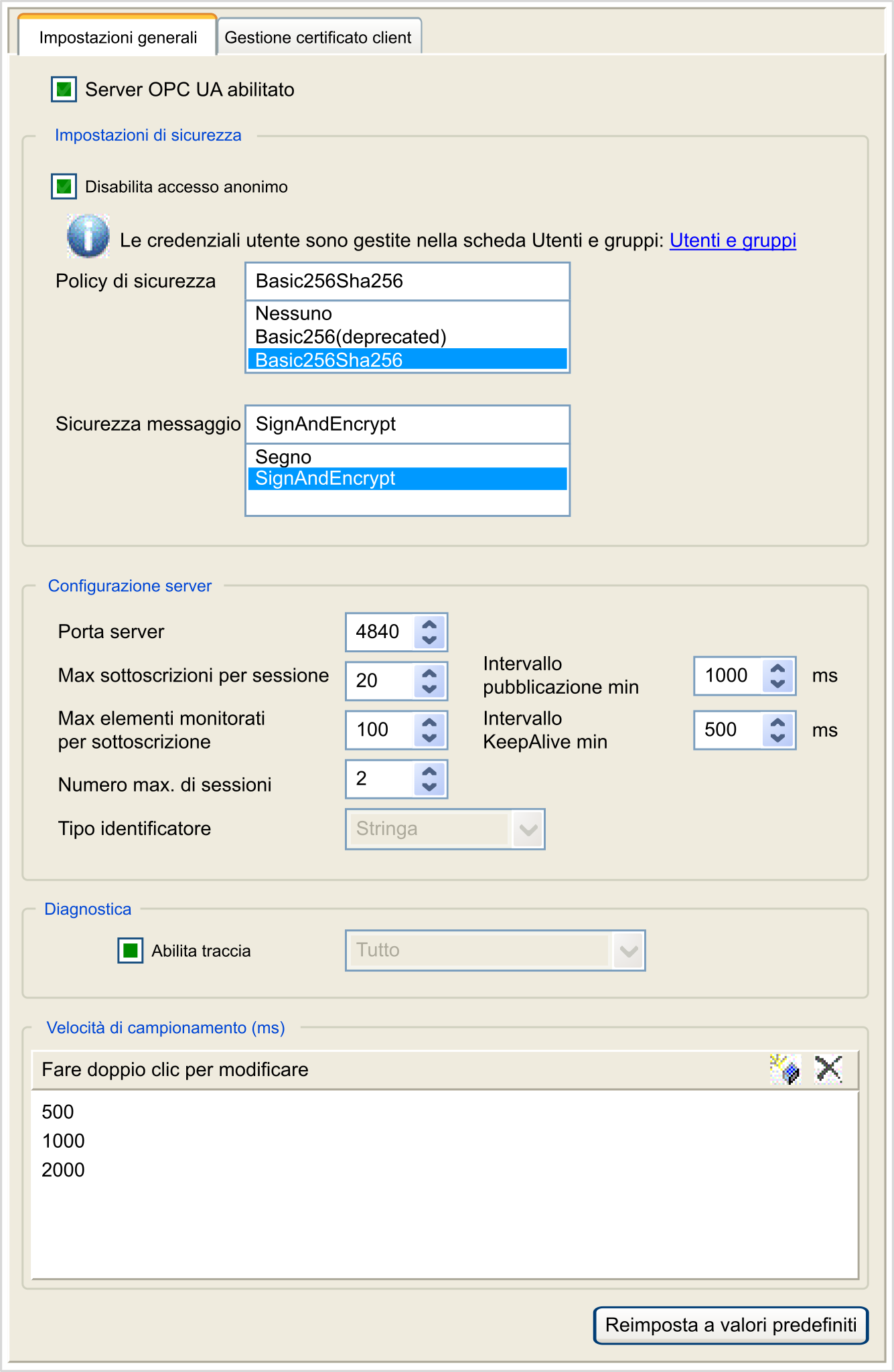

La figura seguente mostra la finestra Configurazione server OPC UA:
Descrizione della configurazione del server OPC UA
Questa tabella descrive i parametri di configurazione del server OPC UA:
|
Parametro |
Valore |
Valore predefinito |
Descrizione |
|---|---|---|---|
|
|
Attivato/Disattivato |
Disattivato |
Questa casella di controllo viene utilizzata per attivare o disattivare il server OPC UA e il client sul controller. |
|
Parametro |
Valore |
Valore predefinito |
Descrizione |
|---|---|---|---|
|
|
Attivato/Disattivato |
Attivato |
Deselezionare questa casella di controllo per consentire l'accesso anonimo sul server OPC UA. |
|
|
Nessuno Basic256(obsoleto) (1) Basic256Sha256 |
Basic256Sha256 |
Questo menu a discesa permette di proteggere gli scambi mediante firma e codifica dei dati inviati e ricevuti. |
|
|
None Segno SignAndEncrypt |
SignAndEncrypt |
I messaggi sono associati ai selezionati. |
|
(1) Le politiche di sicurezza contrassegnate come obsolete sono politiche che non offrono più un livello di sicurezza accettabile. |
|||
|
Parametro |
Valore |
Valore predefinito |
Descrizione |
|---|---|---|---|
|
|
1...65535 |
4840 |
Il numero di porta del server OPC UA. I client OPC UA devono aggiungere questo numero di porta all'URL TCP del controller per collegarsi al server OPC UA. |
|
|
1 - 100 |
20 |
Specificare il numero massimo di sottoscrizioni consentite in ogni sessione. |
|
|
200...5000 |
1000 |
L'intervallo di pubblicazione definisce la frequenza di invio da parte del server OPC UA dei pacchetti di notifica ai client. Specificare il tempo minimo che deve trascorrere tra le notifiche, in ms. |
|
|
1...1000 |
100 |
Il numero massimo di elementi monitorati in ogni sottoscrizione raggruppati dal server in un pacchetto di notifica. |
|
|
500...5000 |
500 |
Il server OPC UA invia notifiche solo quando vengono modificati i valori degli elementi monitorati dei dati. Una notifica KeepAlive è una notifica vuota inviata dal server per informare il client che sebbene non siano stati modificati dati, la sottoscrizione è ancora attiva. Specificare l'intervallo minimo tra le notifiche KeepAlive, in ms. |
|
|
1...4 |
2 |
Il numero massimo di client che possono collegarsi contemporaneamente al server OPC UA. |
|
|
|
|
Determinati client OPC UA richiedono un formato specifico di identificativo di simbolo univoco (ID nodo). |
|
Parametro |
Valore |
Valore predefinito |
Descrizione |
|---|---|---|---|
|
|
Attivato/disattivato |
Attivato |
Selezionare questa casella di controllo per includere i messaggi di diagnostica OPC UA nel file di registro del controller. Le tracce sono disponibili nella scheda o nel File registro sistema del Server Web. È possibile selezionare la categoria di eventi da scrivere nel file di registro:
|
|
|
|
|
La velocità di campionamento indica un intervallo di tempo, in millisecondi (ms). Allo scadere di questo intervallo, il server invia il pacchetto di notifica al client. L'intervallo di campionamento può essere più breve di quello di pubblicazione, in tale caso le notifiche vengono accodate fino allo scadere dell'intervallo di pubblicazione. Gli intervalli di campionamento devono essere compresi nel campo 200...5000 (ms). È possibile configurare fino a 3 diverse velocità di campionamento. Fare doppio clic su una velocità di campionamento per modificarne il valore. Per aggiungere una velocità di campionamento all'elenco, fare clic con il pulsante destro del mouse e scegliere .
Per rimuovere una frequenza di campionamento dall'elenco, selezionare il valore e fare clic su |
Fare clic su per riportare i parametri di configurazione di questa finestra ai valori predefiniti.
Scheda Gestione certificati client
Questa scheda consente di determinare quali certificati client OPC UA sono considerati attendibili dal server OPC UA M262 Logic/Motion Controller.
Scheda Gestione certificati client, barra degli strumenti
|
Elemento |
Descrizione |
|---|---|
|
Entrambi gli elenchi di certificati vengono caricati o aggiornati. |
|
Elimina i certificati selezionati. |
|
Apre una finestra di dialogo di Windows (Apri) per importare un certificato caricato nell'elenco certificati selezionato (elenco certificati attendibili o elenco certificati rifiutati). |
|
Apre una finestra di dialogo di Windows (Salva con nome) per esportare i certificati selezionati in un percorso selezionabile. |
|

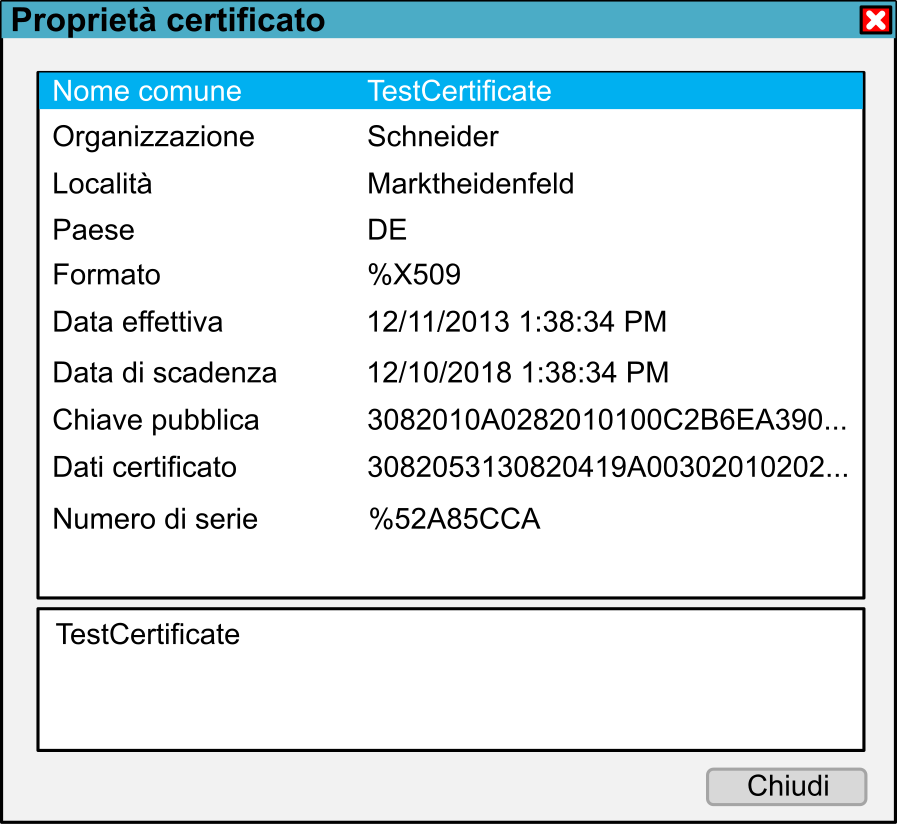

Apre una finestra di dialogo contenente informazioni aggiuntive sul certificato selezionato.
|
Elenco certificati attendibili ed elenco certificati rifiutati
-
certificati attendibili
-
certificati rifiutati.
|
Elemento |
Descrizione |
|---|---|
|
|
L'elenco include i certificati client considerati attendibili dal server. |
|
|
L'elenco include i certificati client non considerati attendibili dal server. |
|
Utilizzare i pulsanti << e >> per spostare un certificato rifiutato nell'elenco Certificati attendibili o viceversa. Durante la procedura di spostamento, viene visualizzata una barra di avanzamento con i file rimanenti. |
Azioni di gestione dei certificati OPC UA
Questa tabella descrive ogni azione riguardante la gestione dei certificati OPC UA e le relative modalità di esecuzione.
|
Azione/Task |
EcoStruxure Machine Expert Schermata Sicurezza (1) |
EcoStruxure Machine Expert Schermata File M262 (2) |
EcoStruxure Machine Expert Schermata Server OPC UA M262 (3) |
Pagina Web M262 Manutenzione - Certificati |
FTP Protocollo (2) |
|---|---|---|---|---|---|
|
Accesso alle cartelle PKI OPC UA M262 |
SÌ |
SÌ |
SÌ |
NO |
SÌ |
|
Importare un certificato |
SÌ |
SÌ |
SÌ |
NO |
SÌ |
|
Esportare un certificato |
SÌ |
SÌ |
SÌ |
NO |
SÌ |
|
Rimuovere un certificato |
SÌ |
SÌ |
SÌ |
NO |
SÌ |
|
Considerare attendibile/non attendibile un certificato |
NO |
SÌ (4) |
SÌ |
SÌ (5) |
SÌ (4) |
|
Verificare le informazioni sul certificato |
SÌ |
NO |
SÌ |
NO |
NO |
|
PKI: Public Key Infrastructure. (1) Solo per cartella propri certificati M262. (2) Tranne per cartella propri certificati M262. (3) Solo cartelle di certificati attendibili e non attendibili (rifiutate). (4) Richiede di spostare manualmente il certificato dalla cartella attendibili alla cartella non attendibili (rifiutati) e viceversa. (5) Richiede l'accesso amministratore. |
|||||
Uso ed elenco cartelle OPC UA PKI
La tabella descrive la Public Key Infrastructure (PKI) condivisa tra il server OPC UA M262 Logic/Motion Controller e il client OPC UA. Fornisce l'elenco delle cartelle e il relativo utilizzo.
|
Cartelle file system M262 |
Descrizione |
|---|---|
|
/usr/pki |
Cartella radice della PKI predefinita |
|
/usr/pki/issuer/certs |
Contiene i certificati CA necessari per convalidare i percorsi di certificazione |
|
/usr/pki/issuer/crl |
Contiene elenchi di revoca dei certificati (CRL) per i certificati CA |
|
/usr/pki/trusted/certs |
Contiene certificati attendibili |
|
/usr/pki/trusted/crl |
Contiene gli elenchi di revoca dei certificati (CRL) per i certificati attendibili |
|
/usr/pki/untrusted |
Contiene i certificati non attendibili |
|
/usr/pki/quarantine |
non utilizzato per M262 OPC UA (legacy per altri servizi) |
|
NOTA: alcune delle cartelle PKI sono disponibili solo dopo il download dell'applicazione che abilita OPC UA (server/client), poiché alcune cartelle vengono create solo nell'inizializzazione runtime di OPC UA.
|
|
