Configurazione del controller
Introduzione
Innanzi tutto, creare un nuovo progetto o aprire un progetto esistente nel software EcoStruxure Machine Expert.
Vedere EcoStruxure Machine Expert - Guida alla programmazione per informazioni su come:
-
Aggiungere un controller al progetto
-
Aggiungere moduli di espansione nel controller
-
Sostituire un controller esistente
-
Convertire un controller in un dispositivo diverso ma compatibile

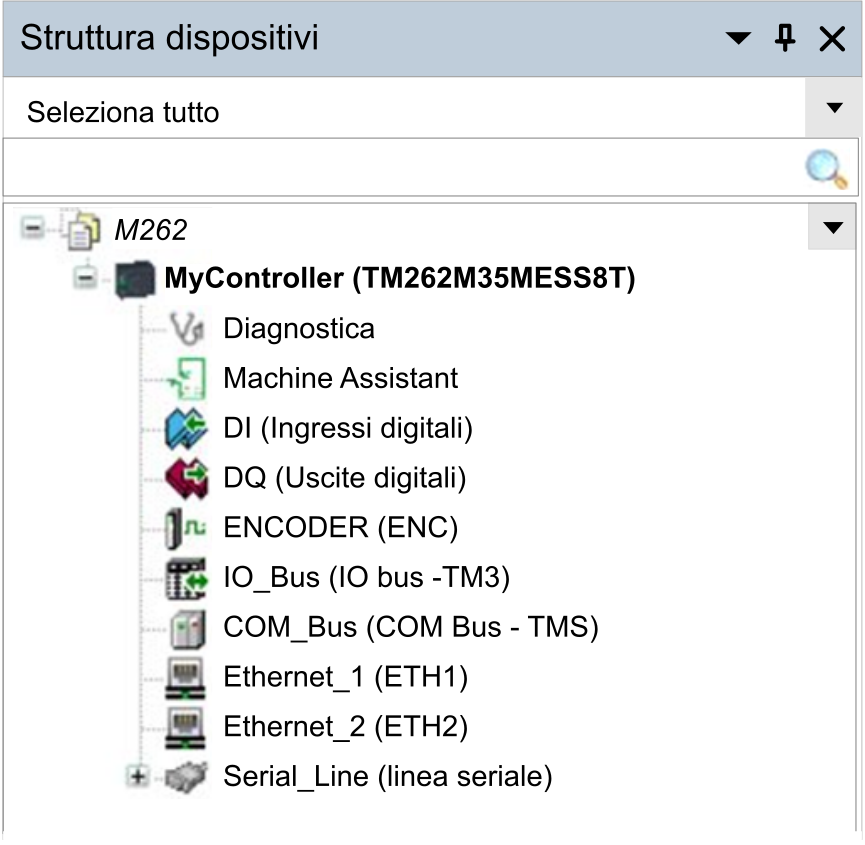

La presenta una vista strutturata della configurazione hardware. Quando si aggiunge un controller al progetto, vengono aggiunti un dato numero di nodi ai , dipende dalle funzioni fornite dal controller.
|
Elemento |
Usa per configurare... |
|---|---|
|
|
Messaggi di diagnostica e stato. |
|
|
Rilevamento e configurazione dei dispositivi |
|
|
Ingressi digitali integrati del controller |
|
|
Uscite digitali integrate del controller |
|
|
Interfaccia incrementale o SSI Encoder del controller |
|
|
Moduli di espansione collegati al controller |
|
|
Moduli di comunicazione collegati al controller |
|
|
Comunicazione Ethernet dedicata al bus di movimento Sercos sui TM262M•, dedicati ai dispositivi su TM262L•. |
|
|
Comunicazione Ethernet integrata |
|
|
Interfaccia di comunicazione linea seriale |
La struttura consente di gestire applicazioni specifiche del progetto, applicazioni globali, POU e task.
Struttura dei tool
La consente di configurare la parte HMI del progetto e di gestire le librerie.
La struttura dei consente di:
-
Configurare la parte HMI del progetto.
-
Accedere allo strumento Gestore libreria.
-
Accesso allo strumento Registro messaggi.
