Presentazione del TM5SPS2F
Caratteristiche principali
Il modulo di distribuzione dell'alimentazione TM5SPS2F fornisce energia al bus di alimentazione del TM5 e al segmento di alimentazione degli I/O 24 Vcc, attraverso un fusibile integrato sostituibile.
Nella tabella seguente sono descritte le caratteristiche principali del modulo elettronico TM5SPS2F:
|
Caratteristiche principali |
|
|---|---|
|
Corrente massima fornita sul segmento di alimentazione I/O 24 Vcc |
6300 mA |
|
Corrente generata dal bus di alimentazione TM5 |
1136 mA |
Informazioni per l'ordinazione

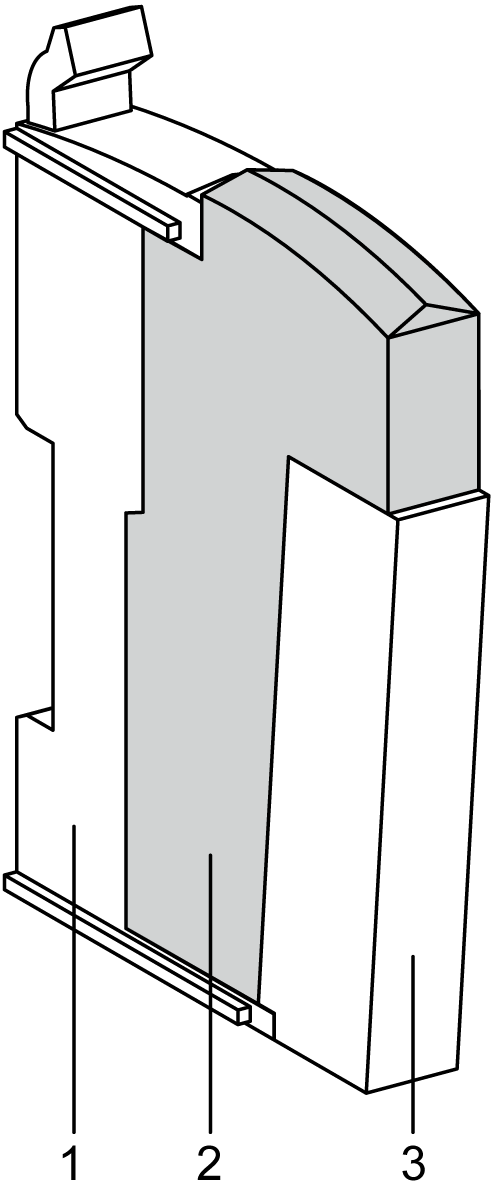

Nella figura e nella tabella seguenti sono indicati i codici prodotto per creare una sezione con il modulo elettronico TM5SPS2F:
|
Numero |
Numero di modello |
Descrizione |
Colore |
|---|---|---|---|
|
1 |
TM5ACBM01R oppure TM5ACBM05R |
Segmento di alimentazione I/O 24 Vcc della base del bus isolato a sinistra Segmento di alimentazione I/O 24 Vcc della base del bus isolato a sinistra con impostazione indirizzo |
Grigio Grigio |
|
2 |
TM5SPS2F |
Modulo elettronico |
Grigio |
|
3 |
TM5ACTBM12PS |
Morsettiera, a 12 pin |
Grigio |
LED di stato

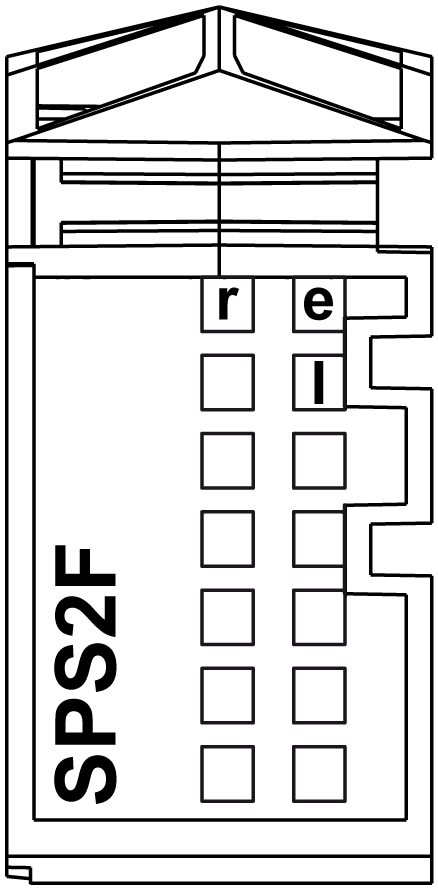

Nella figura seguente sono illustrati i LED di stato del TM5SPS2F:
Nella seguente tabella sono descritti i LED di stato del TM5SPS2F:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
r |
Verde |
Spento |
Alimentazione modulo non collegata |
|
Lampeggio singolo |
Stato di azzeramento |
||
|
Lampeggiante |
Stato preoperativo |
||
|
Acceso |
Stato RUN |
||
|
e |
Rosso |
Spento |
Nessun errore rilevato oppure alimentazione modulo non collegata. |
|
Lampeggio doppio |
Indica una delle seguenti condizioni:
|
||
|
e+r |
Luce rossa fissa/lampeggio singolo verde |
Firmware non valido |
|
|
l |
Rosso |
Spento |
Bus di alimentazione TM5 nell'intervallo valido |
|
Acceso |
Il bus di alimentazione TM5 è sovraccarico |
||
