In una configurazione remota, il modulo trasmettitore TM5SBET7 genera tensione per il bus di alimentazione TM7. Il primo blocco di I/O della configurazione remota dopo un TM5SBET7 distribuisce l'energia al primo segmento di alimentazione di I/O a 24 Vcc.
Altri componenti generano tensione aggiuntiva per il bus di alimentazione TM7 o distribuiscono l'energia per creare segmenti di alimentazione degli I/O a 24 Vcc separati. Ad esempio, si possono aggiungere blocchi di distribuzione dell'alimentazione (PDB) per fornire tensione supplementare al bus di alimentazione TM7, se necessario per la configurazione di I/O. Oppure si può collegare un alimentatore a un blocco di I/O per dividere il segmento di alimentazione di I/O a 24 Vcc in più segmenti di alimentazione di I/O a 24 Vcc separati.

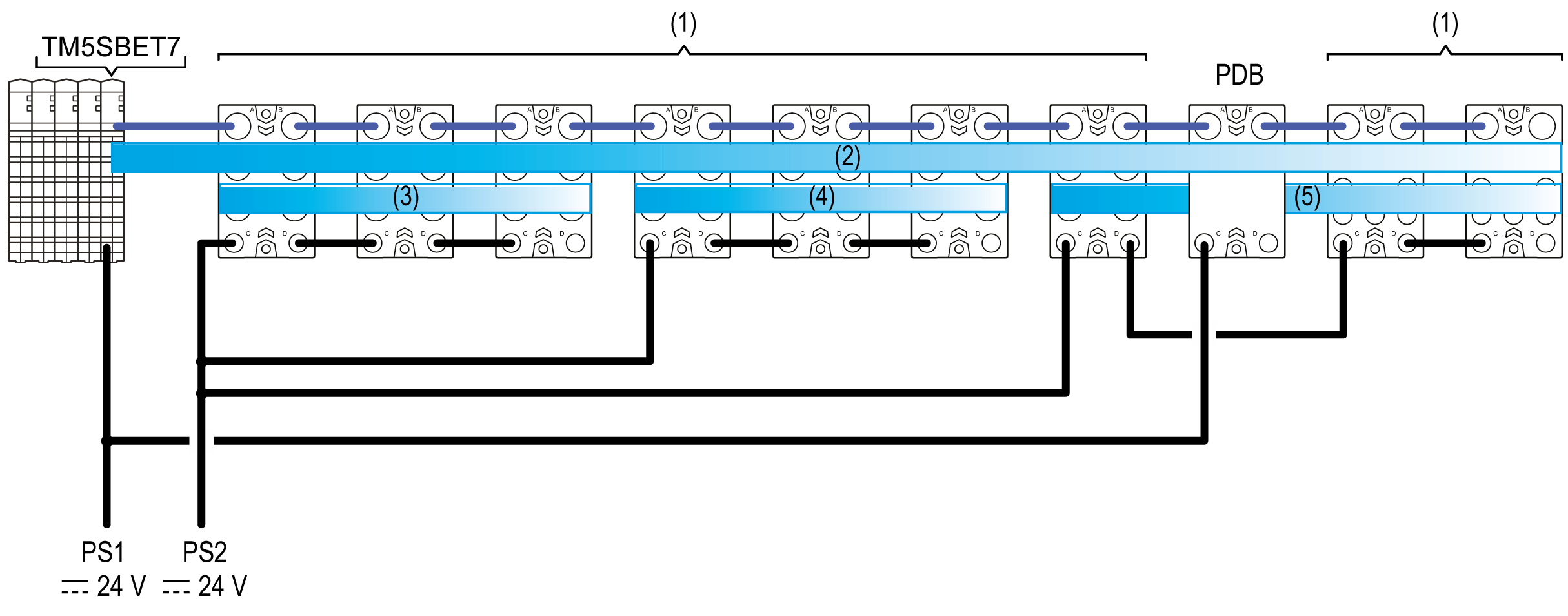

La figura seguente mostra una panoramica della distribuzione dell'alimentazione per una configurazione remota. Per maggiori informazioni sul cablaggio dei connettori, vedere la sezione Cablaggio dell'alimentazione:
(1) Blocchi di I/O TM7
(2) Bus di alimentazione TM7
(3...5) Segmenti di alimentazione I/O 24 Vcc
TM5SBET7 Modulo trasmettitore
PDB Blocco di distribuzione dell'alimentazione
PS1 Alimentazione principale esterna isolata, 24 Vcc
PS2 Alimentazione I/O esterna isolata, 24 Vcc
Il bus TM7 si compone di due parti:
Bus dati TM7
Bus di alimentazione TM7
Il bus di alimentazione TM7 distribuisce la tensione per l'elettronica dei blocchi di I/O. Se necessario, la potenza del bus TM7 può essere aumentata aggiungendo un PDB.
In una configurazione remota, i bus dati e alimentazione TM7 iniziano con un modulo trasmettitore TM5SBET7.
L'energia è distribuita agli ingressi e alle uscite del Sistema TM7 tramite il segmento di alimentazione di I/O 24 Vcc.
Il segmento di alimentazione I/O 24 Vcc inizia con il primo componente TM7 della configurazione e termina nel punto in cui un altro blocco di I/O viene collegato a un alimentatore o alla fine della configurazione.
Un segmento è un gruppo di blocchi di I/O collegati l'uno all'altro mediante i connettori di alimentazione 24 Vcc IN e 24 Vcc OUT.
Un nuovo segmento può essere formato con i seguenti scopi:
Per separare gruppi di blocchi di I/O. Ad esempio, un gruppo di ingressi separati da un gruppo di uscite.
Perché la tensione fornita al segmento di alimentazione I/O a 24 Vcc precedente è stata assorbita completamente dai dispositivi presenti su tale segmento.
Il modulo trasmettitore TM5SBET7 fornisce l'energia al bus di alimentazione TM7 e collega i dati dal Sercos III Bus Interface ai dispositivi di espansione remoti tramite il bus dati TM7.
A seconda della posizione di montaggio del modulo trasmettitore TM5SBET7, il numero di blocchi di I/O di espansione TM7 collegati senza un PDB è limitato a:
TM5SBET7 Posizione |
Numero massimo di blocchi di I/O TM7 |
---|---|
Orizzontale |
8 |
Verticale |
6 |
AVVERTIMENTO | |
---|---|
I blocchi di distribuzione dell'alimentazione (PDBs) sono utilizzati per aumentare le tensioni e le correnti distribuite dal bus di alimentazione TM7. Uno qualsiasi degli elementi seguenti può richiedere l'aggiunta di PDB per rafforzare il bus di alimentazione TM7:
Non vi sono PDBs installati e il numero di blocchi di I/O supera il numero massimo di blocchi che possono essere supportati dal modulo trasmettitore TM5SBET7, in base alla disposizione dell'installazione. Per maggiori informazioni, vedere la sezione Modulo trasmettitore.
Il modulo trasmettitore installato e i PDBs sono adeguati ai valori di consumo di corrente del blocco di I/O e di lunghezza dei cavi, ma si vuole poter disporre di alimentazione ridondante nel caso in cui il PDB smetta di funzionare.
Il consumo di corrente cumulativo dell'elettronica dei blocchi di I/O supera la corrente di uscita massima fornita dal modulo trasmettitore TM5SBET7 e dai PDBs già installati. Per maggiori informazioni, vedere la sezione Tabelle della corrente fornita e assorbita sul bus di alimentazione TM7.
È stato installato il numero massimo di blocchi di I/O che possono essere alimentati dal modulo trasmettitore esistente e dai PDBs e il cavo che collega il primo blocco di I/O all'ultimo supera i 100 m (328 ft) di lunghezza.
Nella tabella seguente è indicato il valore massimo di corrente fornita al bus di alimentazione TM7:
Apparecchiatura |
Corrente fornita al bus di alimentazione TM7 nell'installazione orizzontale |
Corrente fornita al bus di alimentazione TM7 nell'installazione verticale |
|
---|---|---|---|
0...55°C (32...131°F) |
55...60°C (131...140°F) |
0...50°C (32...122°F) |
|
TM5SBET7 |
304 mA |
228 mA |
228 mA |
TM7SPS1A |
750 mA |
Nella tabella seguente è indicato il valore massimo di corrente distribuita sul segmento di alimentazione di I/O a 24 Vcc:
Apparecchiatura |
Corrente massima |
---|---|
TM5SBET7 |
– |
TM7SPS1A |
– |
Blocco di I/O TM7(1) |
8 A |
(1) Quando si collega il connettore IN di alimentazione I/O 24 Vcc a un alimentatore esterno |
