CTUD / CTUD_S – Contatore su/giù

Questo blocco di funzione contatore conta dall'alto verso il basso o dal basso verso l'alto. In caso di fronte ascendente all'ingresso CU, CV incrementa di uno. In caso di fronte ascendente all'ingresso CD, CV decrementa di uno. Quando CV = PV, QU diventa TRUE. Quando CV = 0, QD diventa TRUE. Se RESET = TRUE, il contatore viene inizializzato con 0. Se LOAD = TRUE, il contatore viene inizializzato con PV. Per abilitare il procedimento di conteggio, gli ingressi RESET e LOAD devono essere FALSE. Altrimenti, il contatore continua a venire re-inizializzato.

Il BF è disponibile sia come blocco di funzione standard CTUD sia come blocco di funzione di sicurezza CTUD_S.

CTUD

Parametro	Tipi di dati	Descrizione
CU	BOOL	Al rilevamento di un fronte ascendente, CV incrementa di uno.
CD	BOOL	Al rilevamento di un fronte ascendente, CV decrementa di uno.
RESET	BOOL	Se TRUE, il contatore viene inizializzato con 0. Se FALSE, viene abilitato il conteggio.
LOAD	BOOL	Se TRUE, il contatore viene inizializzato con PV. Se FALSE, viene abilitato il conteggio.
PV	INT	Valore preimpostato
QU	BOOL	TRUE quando CV = PV
QD	BOOL	TRUE quando CV = 0
CV	INT	Risultato conteggio

CTUD_S

Parametro	Tipi di dati	Descrizione
CU	SAFEBOOL	Al rilevamento di un fronte ascendente, CV incrementa di uno.
CD	SAFEBOOL	Al rilevamento di un fronte ascendente, CV decrementa di uno.
RESET	SAFEBOOL	Se TRUE, il contatore viene inizializzato con 0. Se FALSE, viene abilitato il conteggio.
LOAD	SAFEBOOL	Se TRUE, il contatore viene inizializzato con PV. Se FALSE, viene abilitato il conteggio.
PV	SAFEINT	Valore preimpostato
QU	SAFEBOOL	TRUE quando CV = PV
QD	SAFEBOOL	TRUE quando CV = 0
CV	SAFEINT	Risultato conteggio

NOTA:

I blocchi di funzione devono essere istanziati. Come le variabili, le istanze devono essere dichiarate prima di poterle inserire nel corpo di codice. Le istanze devono essere uniche nell'ambito della UOP. Nell'esempio è stato usato il nome d'istanza 'CTUD_S_1'.

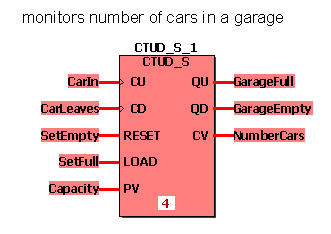

Esempio di dichiarazione di un blocco di funzione di sicurezza CTUD_S

Dichiarazione delle variabili

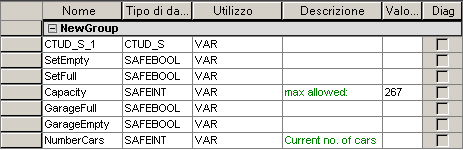

Dichiarazioni locali:

Dichiarazioni globali (variabili I/O):

NOTA:

Volendo utilizzare il BF standard CTUD nel vostro foglio di lavoro (FdL) di codice, dovete selezionare il tipo di dati 'CTUD' per l'istanza del BF nel foglio di lavoro per variabili locali. Di conseguenza, dovrete usare i tipi di dati 'BOOL' e 'INT' e non 'SAFEBOOL' e 'SAFEINT'.
