Presentazione della morsettiera di sicurezza

Caratteristiche del TM5ACTB52FS

I moduli di sicurezza e i Safety Logic Controller sono collegati mediante TM5ACTB52FS Morsettiera di sicurezza:

Funzionalità
Tipo di morsettiera	Morsettiera a 12 pin, codificata sicura
Funzionalità	cablaggio senza utensili con tecnologia push-in rilascio dei fili semplice tramite leva consente l'etichettatura di ciascun morsetto consente l'etichettatura con testo normale accesso di test per sonde standard potenziale per codifica utente

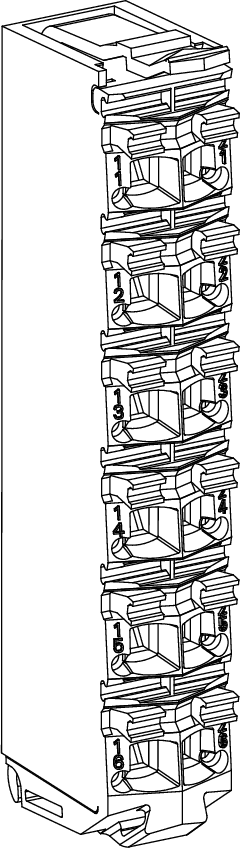

La figura seguente presenta il TM5ACTB52FS Morsettiera di sicurezza:

La tabella seguente presenta il codice prodotto del Morsettiera di sicurezza:

Riferimento	Descrizione	Colore
TM5ACTB52FS	Morsettiera a 12 contatti 24 Vcc / 230 Vca per moduli di sicurezza e Safety Logic Controller, con codifica di sicurezza	rosso

PERICOLO
	SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI Non associare componenti di una sezione con colori diversi. Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Questa sezione descrive le caratteristiche del TM5ACTB52FS Morsettiera di sicurezza, è inoltre possibile consultare Caratteristiche ambientali TM5.

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. Per il cablaggio delle uscite relè (2 A), usare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F). Per i conduttori comuni del cablaggio delle uscite relè (4 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI INCENDIO

Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
Per il cablaggio delle uscite relè (2 A), usare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
Per i conduttori comuni del cablaggio delle uscite relè (4 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

La tabella seguente elenca le caratteristiche del TM5ACTB52FS:

Caratteristiche
Tipo di morsettiera		Morsettiera a pressione
Distanza tra contatti	sinistra - destra	4,2 mm / 0,16 in
Distanza tra contatti	in alto - in basso	10,96 mm / 0,43 in
Resistenza di contatto		≤ 5 mΩ
Capacità massima di trasporto di corrente del connettore		10 A / contatto NOTA: Osservare le caratteristiche elettriche dei singoli moduli.
Sezione delle connessioni	cavo pieno	0,08 mm² ... 2,5 mm² / AWG 28 ... 14
	multi trefolo	0,25 mm² ... 2,5 mm²/ AWG 24 ... 14
	con capocorda	0,25 mm² ... 1,5 mm² / AWG 24 ... 16
	-	Fino a 2x 0,75 mm² (AWG 2 x 24 ... 2 x 18) con terminazioni cavo doppio
Tipo di cavo		Solo fili di rame

PERICOLO
	SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
