Collegamento del modulo TM2DDI32DK
Il TM2DDI32DK è un modulo di ingresso 24 Vdc a 32 canali.
Questo modulo è dotato di connettore HE10 per il collegamento degli ingressi e dell'alimentazione.
Vedere Requisiti di cablaggio.

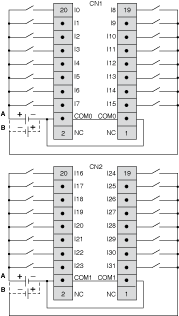

Schema di cablaggio del TM2DDI32DK
Il seguente schema mostra il collegamento del modulo di ingressi ai sensori.
oI morsetti COM0 sono collegati internamente.
oI morsetti COM1 sono collegati internamente.
oI morsetti COM0 e COM1 non sono collegati internamente tra loro.
oÈ supportato sia il cablaggio ingresso sink che quello source.
oA corrisponde al cablaggio sink (logica positiva).
oB corrisponde al cablaggio source (logica negativa).
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
