Caratteristiche del TM3AI8 / TM3AI8G
Introduzione
Questa sezione fornisce una descrizione delle caratteristiche degli ingressi dei moduli di espansione TM3AI8 / TM3AI8G.
Vedere anche Caratteristiche ambientali.
| AVVERTIMENTO | |
|---|---|
Dimensioni

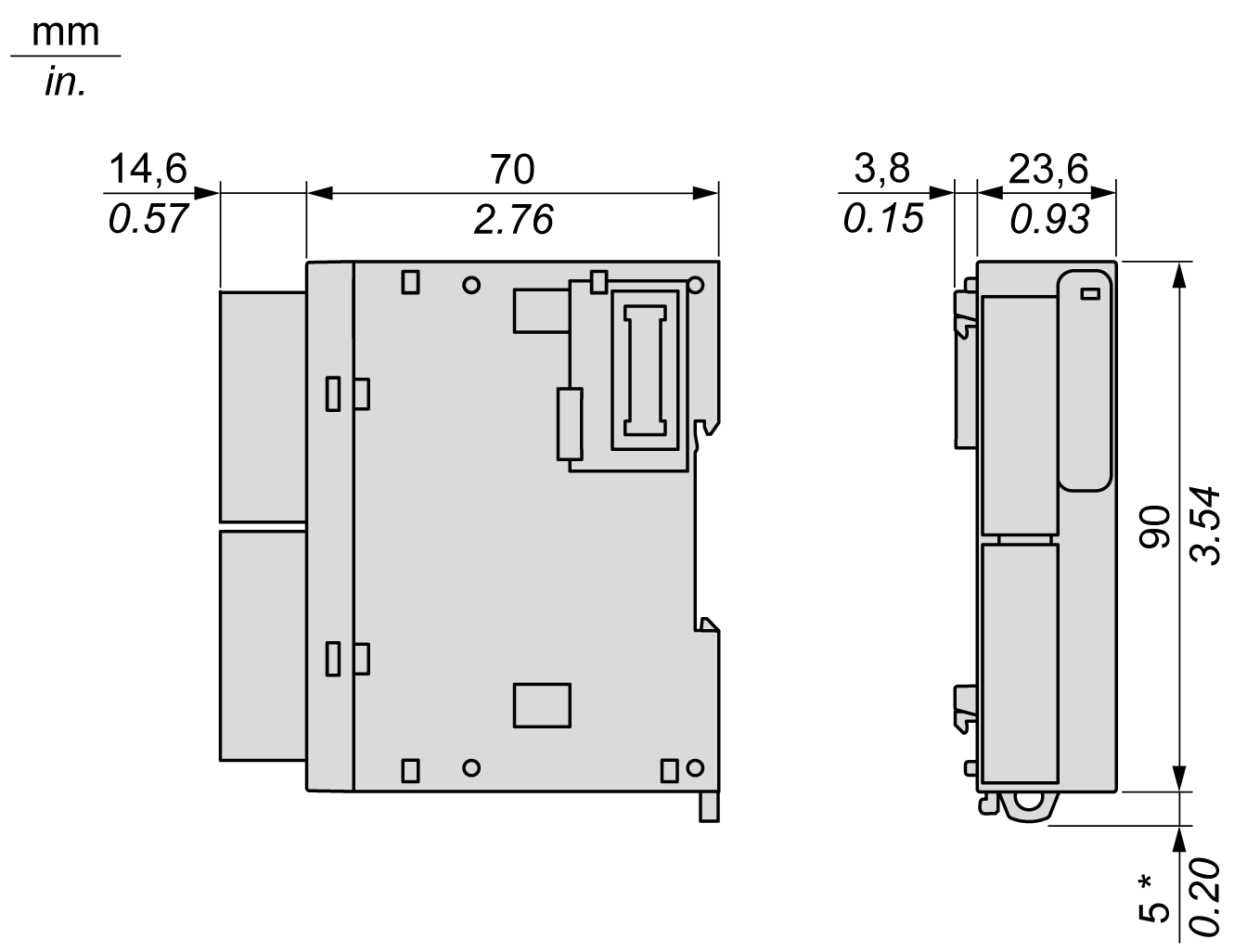

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3AI8 / TM3AI8G:
* 8.5 mm (0.33 in.) con il gancio estratto.
Caratteristiche generali
|
Caratteristiche |
Valore |
|---|---|
|
Tensione di alimentazione nominale |
24 Vcc |
|
Campo di alimentazione |
Da 20,4 a 28,8 Vcc |
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
100 volte minimo |
|
Assorbimento di corrente su bus interno 5 Vcc |
35 mA (senza carico) 35 mA (pieno carico) |
|
Assorbimento di corrente su bus interno 24 Vcc |
0 mA |
|
Assorbimento di corrente su alimentazione 24 Vdc esterna |
30 mA (senza carico) 40 mA (pieno carico) |
Caratteristiche degli ingressi
La seguente tabella descrive le caratteristiche degli ingressi dei moduli di espansione TM3AI8 / TM3AI8G:
|
Caratteristiche |
Valore |
||
|---|---|---|---|
|
Ingresso tensione |
Ingresso corrente |
||
|
Campo d'ingresso |
0...10 Vcc -10...+10 Vcc |
0...20 mA 4...20 mA 0...20 mA esteso 4...20 mA esteso |
|
|
Impedenza d'ingresso |
1 MΩ min |
50 Ω max |
|
|
Durata campionamento |
1 ms per canale abilitato |
||
|
Tipo di ingresso |
Ingresso single-ended |
||
|
Modalità operativa |
Autoscansione |
||
|
Modalità conversione |
Sigma delta ADC |
||
|
Precisione max a temperatura ambientale 25 °C (77 °F) |
±0,2 % di fondo scala |
||
|
Scostamento di temperatura |
±0,01 % di fondo scala |
||
|
Ripetibilità dopo tempo di stabilizzazione |
±0,5 % di fondo scala |
||
|
Non linearità |
±0,2 % di fondo scala |
||
|
Deviazione max. ingresso |
±1,0 % di fondo scala |
||
|
Risoluzione |
12 bit o 11 bit + segno (4096 punti) |
||
|
Valore ingresso di LSB |
0,153 mV (campo 0 - 10 Vdc) 0,305 mV (campo –10 - +10 Vdc) |
0,305 µA (campo 0 - 20 mA) 0,244 µA (campo 4 - 20 mA) |
|
|
Tipo di dati nel programma applicativo |
Scalabile da –32768 a 32767 |
||
|
Rilevamento dati ingresso fuori intervallo |
Sì |
||
|
Resistenza ai rumori |
Deviazione temporanea max. durante i disturbi |
±4 % max quando il disturbo EMC interessa il cablaggio di alimentazione e di I/O |
|
|
Cavo |
Cavo a coppia intrecciata schermato, max 30 m |
||
|
Diafonia |
1 LSB max |
||
|
Isolamento |
Tra l'alimentazione esterna e gli ingressi |
1500 Vca |
|
|
Tra gli ingressi e i circuiti logici interni |
500 Vca |
||
|
Sovraccarico massimo continuo consentito (senza danni) |
13 Vcc |
40 mA |
|
|
Filtro d'ingresso |
Filtro software: 0 - 10 s (per unità 0,01 s) |
||
|
Comportamento quando l'alimentazione esterna è disinserita |
Il valore di ingresso è 0 Il bit di stato di errore dell'alimentazione esterna del controller è attivato. |
||
