Aggiunta di un modulo di espansione

Aggiunta di un modulo

Per aggiungere un modulo di espansione al controller o all’accoppiatore bus, selezionare il modulo di espansione nel Catalogo hardware e trascinarlo nella Struttura dispositivi su uno dei nodi evidenziati.

Per maggiori informazioni sull'aggiunta di un dispositivo nel progetto, vedere:

• Uso del metodo di trascinamento

• Uso del Menu contestuale o pulsante Più

Scheda Mapping I/O

Il Mapping I/O di un modulo di espansione viene eseguito nella scheda Mapping I/O di configurazione del modulo di espansione.

Questa tabella descrive come configurare un modulo di espansione:

Passo	Azione
1	Fare doppio clic sul nodo del modulo di espansione nella Struttura dispositivi per visualizzare la scheda Mapping I/O.
2	Modificare i parametri della scheda Mapping I/O per configurare il modulo di espansione.

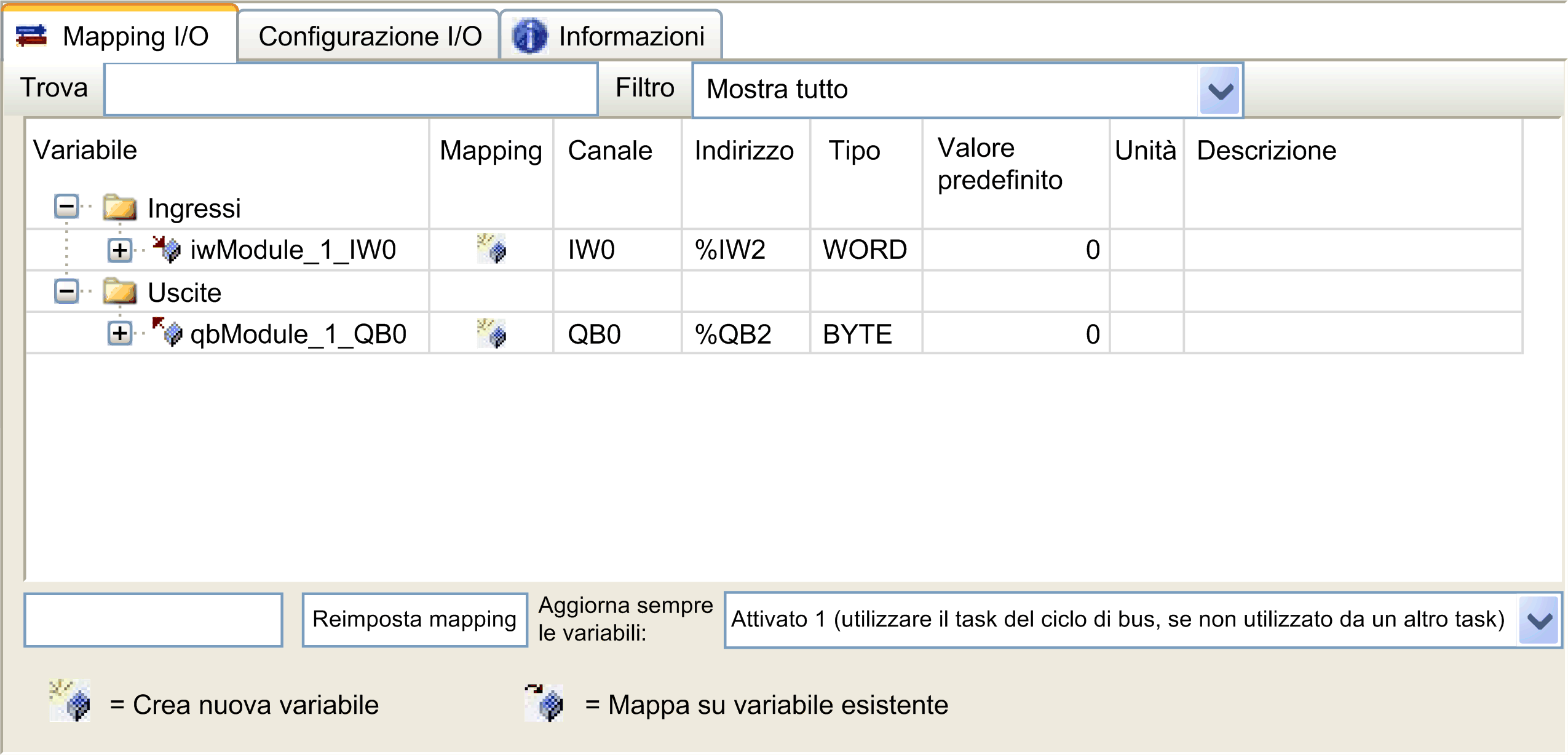

Questa figura mostra la scheda Mapping I/O:

Questa tabella descrive ogni parametro della Mapping I/O:

Parametro	Descrizione
Variabile	Consente di mappare il canale con una variabile. NOTA: Espandere l'elenco delle variabili dalla categoria Ingressi o Uscite. È possibile mappare un canale sia creando una nuova variabile o eseguendo la mappatura a una variabile esistente. Crea nuova variabile: Fare doppio clic sulla variabile per immettere il nome di una nuova variabile. Viene creata una nuova variabile se la variabile non esiste di già. Mappa su variabile esistente: Fare doppio clic sulla variabile e fare clic su [...] per aprire la finestra Accesso facilitato. Selezionare la variabile dall'elenco e premere OK. Questa figura mostra la finestra Accesso facilitato:
Mapping	Indica se il canale viene associato a una nuova variabile o a una esistente.
Canale	Visualizza il nome del canale del dispositivo
Indirizzo	Visualizza l'indirizzo del canale NOTA: Se il canale è mappato a una variabile esistente, l'indirizzo corrispondente appare in testo evidenziato nella tabella.
Tipo	Visualizza il tipo di dati del canale.
Val. predefinito	Indica il valore recuperato dall'uscita quando il controller è nello stato STOPPED o HALT. Fare doppio clic sulla cella per modificare il valore predefinito. È possibile alternare tra i seguenti valori: Nessun valore (cella vuota) TRUE FALSE
Unità	Visualizza l'unità del valore del canale.
Descrizione	Consente di immettere una breve descrizione del canale.

Scheda Configurazione degli I/O

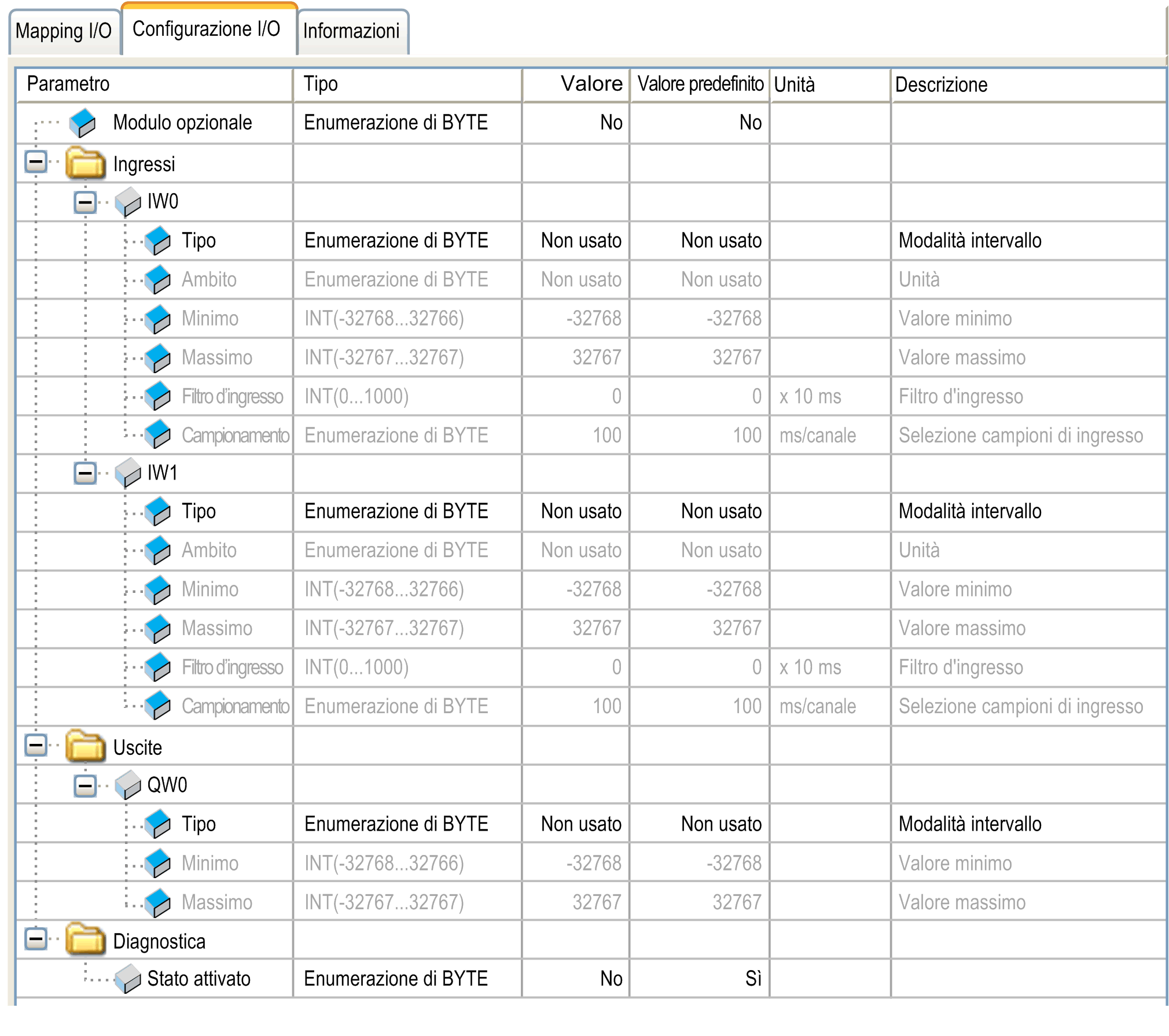

Questa tabella permette di configurare il modulo come modulo opzionale. L’illustrazione seguente è un esempio che mostra la scheda Configurazione I/O:
