Accessori
Accessori
|
Codice prodotto |
Descrizione |
Utilizzo |
Quantità |
|
|---|---|---|---|---|
|
TMAT2MSET |
Set di 8 morsettiere rimovibili a vite:
|
Permette di collegare gli I/O del modulo. |
1 |
|
|
TMAT2MSETG |
Serie di 8 morsettiere a molla rimovibili:
|
Permette di collegare gli I/O del modulo. |
1 |
|
|
NSYTRAAB35 |
Staffe di chiusura |
Permette di fissare il controller o il modulo ricevitore e i relativi moduli di espansione su una guida a sezione profilata top hat (guida DIN). |
1 |
|
|
TM2XMTGB |
Barra di messa a terra |
Collega la schermatura del cavo e il modulo alla messa a terra funzionale. |
1 |
|
|
TM200RSRCEMC |
Fascetta serracavo di schermatura |
Permette il fissaggio e il collegamento della terra alla schermatura del cavo. |
Confezione da 25 |
|
|
TMAM2 |
Kit di montaggio |
Installare il controller e i moduli di I/O direttamente su un pannello verticale, piatto. |
1 |
|
Cavi
|
Codice prodotto |
Descrizione |
Dettagli |
Lunghezza |
|
|---|---|---|---|---|
|
TWDFCW30K |
Cavi di I/O digitali per cavi non cablati per controller modulare a 20 contatti |
Cavo con connettore HE10 a un capo. (AWG 22 / 0,34 mm2). |
3 m (9.84 ft) |
|
|
TWDFCW50K |
5 m (16,4 piedi) |
|||

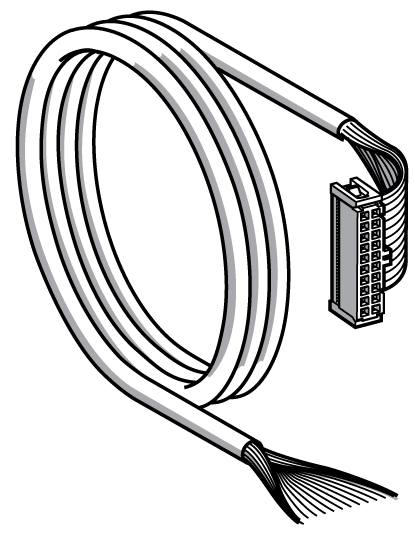

Descrizione del cavo TWDFCW••K
La seguente tabella fornisce le specifiche per il TWDFCW30K/50K con cavi liberi per connettori a 20 pin (HE10 o MIL20):
|
Illustrazione del cavo |
Connettore con contatti |
Colore del conduttore |
|---|---|---|
|
1 |
Bianco |
|
2 |
Marrone |
|
|
3 |
Verde |
|
|
4 |
Giallo |
|
|
5 |
Grigio |
|
|
6 |
Rosa |
|
|
7 |
Blu |
|
|
8 |
Rosso |
|
|
9 |
Nero |
|
|
10 |
Viola |
|
|
11 |
Grigio e rosa |
|
|
12 |
Rosso e blu |
|
|
13 |
Bianco e verde |
|
|
14 |
Marrone e verde |
|
|
15 |
Bianco e giallo |
|
|
16 |
Giallo e marrone |
|
|
17 |
Bianco e grigio |
|
|
18 |
Grigio e marrone |
|
|
19 |
Bianco e rosa |
|
|
20 |
Rosa e marrone |
Sottobasi precablate Telefast

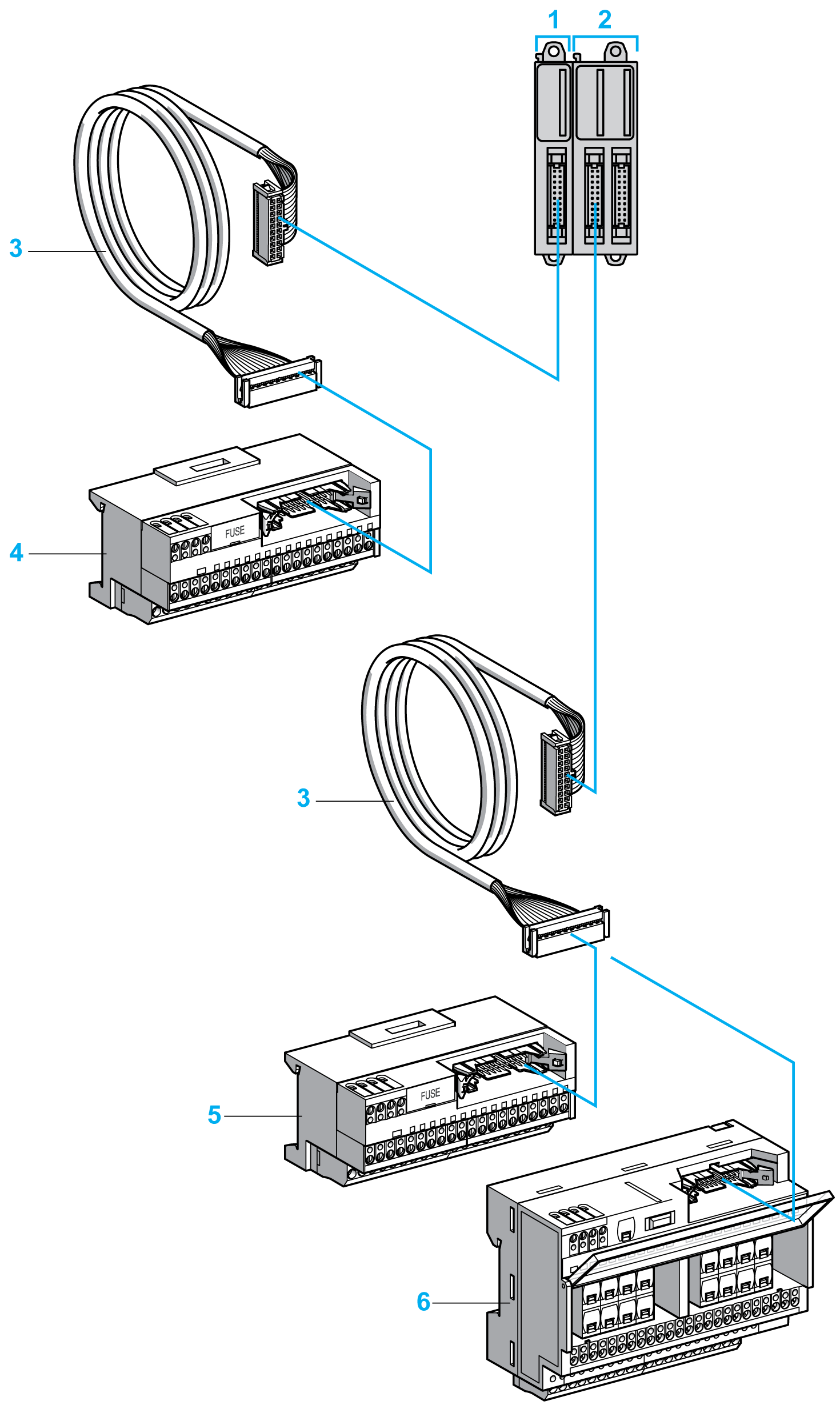

La seguente figura mostra il sistema Telefast:
1 TM3DI16K / TM3DI32K
2 TM3DQ16TK / TM3DQ32TK
3 Cavo predisposto con un connettore a 20 vie HE10 ad ogni capo
4 Sotto base a 16 canali per moduli di espansione degli ingressi.
5–6 Sotto base a 16 canali per moduli di estensione delle uscite.
