Principio della cattura con un tipo Main

Panoramica

La funzione Cattura memorizza il valore del contatore quando viene rilevato un segnale di ingresso esterno.

La funzione di cattura è disponibile nel tipo Main con le seguenti modalità:

Per utilizzare questa funzione:

configurare l'ingresso di cattura opzionale CAP
usare il parametro CapturedValue del blocco funzione HSCMain_TM3 per recuperare il valore catturato nell'applicazione.

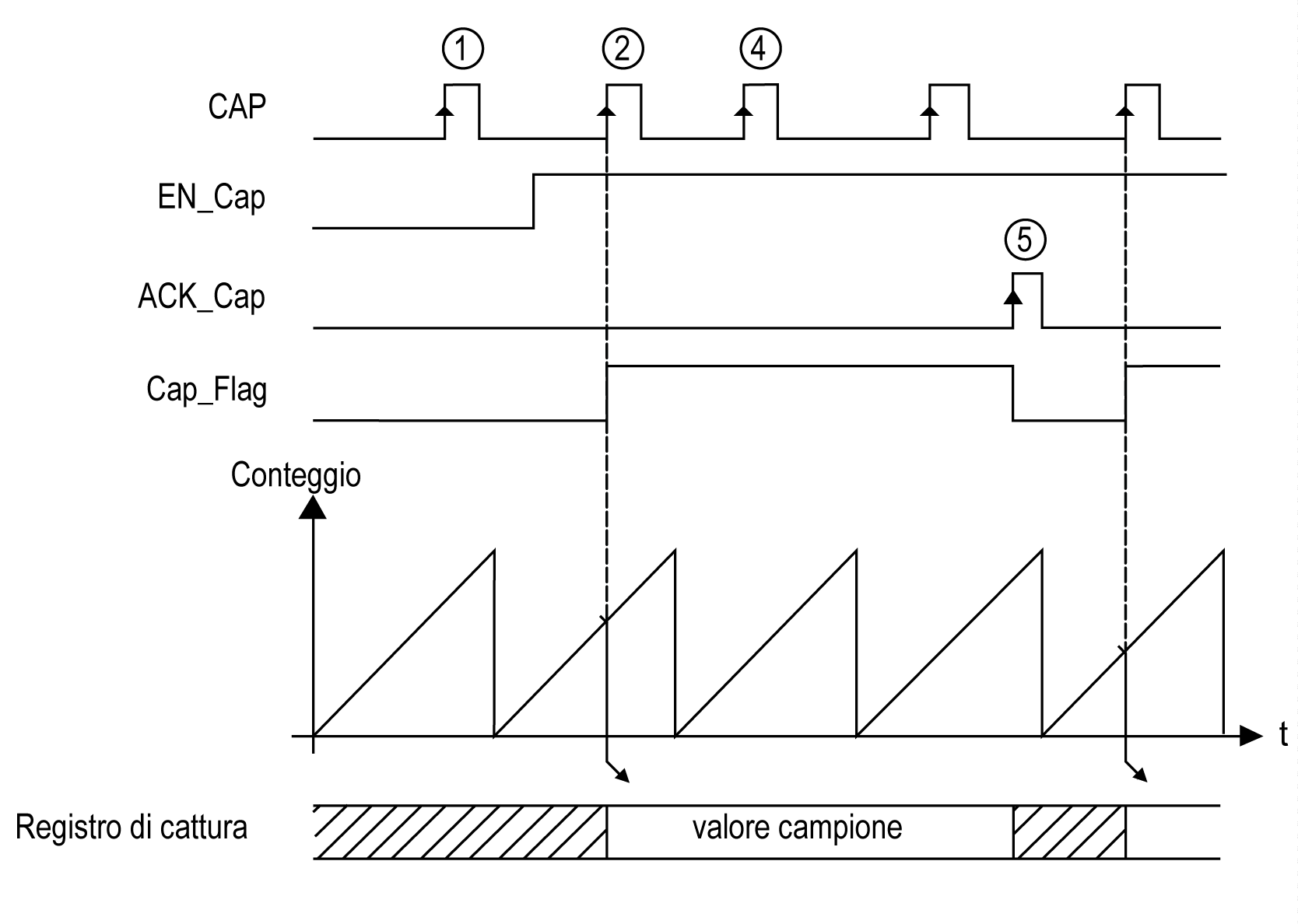

Questo grafico mostra come funziona la cattura nella modalità Modulo loop:

Fase	Azione
1	Quando `En_Cap` = 0, la funzione non è attiva.
2	Quando `EN_Cap` = 1, il fronte su CAP cattura il valore contatore, lo colloca nel registro di cattura e attiva il fronte di salita di `Cap_Flag`.
3	Recupero del valore memorizzato con il parametro `CapturedValue` del blocco funzione HSCMain_TM3.
4	Finché `Cap_Flag` = 1, qualsiasi nuovo fronte sull'ingresso fisico CAP viene ignorato.
5	Il fronte di salita dell'ingresso del blocco funzione `HSCMain_TM3` `ACK_Cap` attiva l'uscita del fronte di salita `Cap_Flag`. È consentita una nuova cattura.
