Programmazione

Panoramica

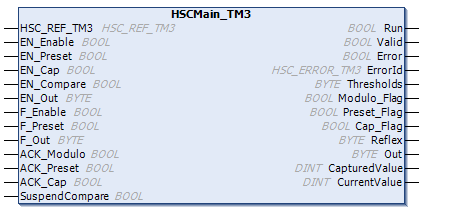

Il tipo Main è sempre gestito da un blocco funzione HSCMain_TM3.

NOTA: Al momento della compilazione viene rilevato un errore se il blocco funzione HSCMain_TM3 viene usato per gestire un tipo di HSC diverso.

Aggiunta del blocco funzione HSCMain

Passo	Descrizione
1	Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3 nell'elenco.
2	Trascinare l'elemento nella finestra delle POU.
3	Modificare il nome dell'istanza di tipo Main in modo che corrisponda al nome di istanza del blocco funzione contatore definito nella finestra di Configurazione.

Passo

Descrizione

1

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3 nell'elenco.

2

Trascinare l'elemento nella finestra delle POU.

3

Modificare il nome dell'istanza di tipo Main in modo che corrisponda al nome di istanza del blocco funzione contatore definito nella finestra di Configurazione.

Uso delle variabili di I/O

Per il tipo Misuratore di periodo, le uscite vengono attivate automaticamente se è attivato F_Out, anche se Valid = FALSE.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Non attivare `F_Out` senza verificare le conseguenze dell'attivazione delle uscite. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Le seguenti tabelle descrivono l'uso dei pin dei blocchi funzione nel tipo Misuratore di periodo.

Questa tabella descrive le variabili di ingresso:

Ingresso	Tipo	Descrizione
`HSC_REF_TM3`	`HSC_REF_TM3`	Riferimento all'istanza HSC.
`EN_Enable`	`BOOL`	Quando l'ingresso EN è configurato: se `TRUE`, autorizza l'abilitazione del contatore tramite l'ingresso Attiva.
`EN_Preset`	`BOOL`	Non utilizzato.
`EN_Cap`	`BOOL`	Non utilizzato.
`EN_Compare`	`BOOL`	`TRUE` = attiva la funzione di confronto tramite le Soglia 0, 1, 2, 3): confronto di base (bit di uscita `TH0`, `TH1`, `TH2`, `TH3`) uscita riflessa (bit di uscita `Reflex0`, `Reflex1`) eventi (per attivare task esterni al superamento della soglia) NOTA: Questa opzione è disponibile solo per i moduli di espansione TM3XF• che supportano gli eventi esterni.
`EN_Out`	`BYTE`	Imposta i bit a 1 per attivare le uscite fisiche corrispondenti in modo da replicare il valore della funzione configurata (Reflex o Stop) come risultato della funzione di confronto. Attivo soltanto se le uscite sono configurate nell'editor HCS: Bit 0: uscita 0 attivata. Bit 1: uscita 1 attivata. Bit 2: uscita 2 attivata. Bit 3: uscita 3 attivata. Bit 4...7: non utilizzato. L'associazione dell'uscita HSC `Out`x con l'uscita fisica Qy viene eseguita nella configurazione.
`F_Enable`	`BOOL`	`TRUE` = attiva il contatore e prende in considerazione gli impulsi sull’ingresso del contatore.
`F_Preset`	`BOOL`	Non utilizzato.
`F_Out`	`BYTE`	Imposta i bit a 1 per forzare le uscite fisiche corrispondenti a 1 se associato a HSC nella configurazione. Prioritario su `EN_Out`. Attivo soltanto se le uscite sono configurate nell'editor HCS: Bit 0: uscita 0 forzata. Bit 1: uscita 1 forzata. Bit 2: uscita 2 forzata. Bit 3: uscita 3 forzata. Bit 4...7: non utilizzato. L'associazione dell'uscita HSC `Out`x con il contatto di uscita Qy viene eseguita nella configurazione.
`ACK_Modulo`	`BOOL`	Non utilizzato.
`ACK_Preset`	`BOOL`	Non utilizzato.
`ACK_Cap`	`BOOL`	Non utilizzato.
`SuspendCompare`	`BOOL`	`TRUE` = i risultati del confronto sono sospesi: I bit di uscita `Threshold`, `Reflex` e `Out`del blocco funzione mantengono il loro ultimo valore. Gli eventi sono mascherati. NOTA: `EN_Compare`, `EN_Reflex` e `F_Out` restano operativi mentre è impostato `SuspendCompare`.

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
`Run`	`BOOL`	`TRUE` = il contatore è attivato. Da fronte a fronte: impostato a 1 al rilevamento del fronte di salita e reimpostato a 0 sul fronte di discesa. Da fronte a opposto: impostato a 1 al primo rilevamento del fronte di salita. Impostato a 0 solo se il contatore è disattivato o se viene rilevato un errore.
`Valid`	`BOOL`	`TRUE` = indica che i valori di uscita sul blocco funzione sono validi.
`Error`	`BOOL`	`TRUE` = indica che è stato rilevato un errore.
`ErrorId`	`HSC_ERROR_TM3`	Indica il valore dell'errore rilevato. Vedere l'enumerazione `HSC_ERROR_TM3`.
`Thresholds`	`BYTE`	Bit impostati a 1 quando CurrentValue ≥ soglia: Bit 0: `CurrentValue` ≥ Soglia 0 Bit 1: `CurrentValue` ≥ Soglia 1 Bit 2: `CurrentValue` ≥ Soglia 2 Bit 3: `CurrentValue` ≥ Soglia 3 Bit 4...7: non utilizzato Attivo solo quando `EN_Compare` è impostato.
`Modulo_Flag`	`BOOL`	Non utilizzato.
`Preset_Flag`	`BOOL`	Non utilizzato.
`Cap_Flag`	`BOOL`	Non utilizzato.
`Reflex`	`BYTE`	Stato della funzione riflessa: Bit 0: riflessa 0. Bit 1: riflessa 1. Bit 2: riflessa 2. Bit 3: riflessa 3. Bit 4...7: non utilizzato
`Out`	`BYTE`	Stato delle uscite fisiche: Bit 0: Out0 Bit 1: Out1 Bit 2: Out2 Bit 3: Out3 Bit 4...7: non utilizzato L'associazione dell'uscita HSC Outx con l'uscita fisica Qy viene eseguita nella configurazione.
`CapturedValue`	`DINT`	Non utilizzato.
`CurrentValue`	`DINT`	Valore del contatore.
