HSCGetParam_TM3: restituisce i parametri di HSC

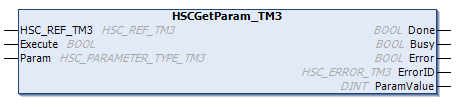

Descrizione del blocco funzione

Questo blocco funzione amministrativa restituisce il valore di un parametro di un HSC.

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento a Rappresentazione di funzioni e blocchi funzione.

Questa tabella descrive le variabili di ingresso:

Ingressi	Tipo	Commento
`HSC_REF_TM3`	`HSC_REF_TM3`	Riferimento dell’istanza HSC. Non deve essere modificato durante l'esecuzione del blocco funzione.
`Execute`	`BOOL`	Sul fronte di salita, avvia l'esecuzione del blocco funzione. Sul fronte di discesa, azzera le uscite del blocco funzione al termine della sua esecuzione.
`Param`	`HSC_PARAMETER_TYPE_TM3`	Parametro da leggere.

Ingressi

Tipo

Commento

HSC_REF_TM3

Riferimento dell’istanza HSC.

Non deve essere modificato durante l'esecuzione del blocco funzione.

Execute

BOOL

Sul fronte di salita, avvia l'esecuzione del blocco funzione.

Sul fronte di discesa, azzera le uscite del blocco funzione al termine della sua esecuzione.

Param

Parametro da leggere.

Questa tabella descrive le variabili di uscita:

Uscite	Tipo	Commento
`Done`	`BOOL`	`TRUE` = indica che `ParamValue` è valido. L'esecuzione del blocco funzione è terminata.
`Busy`	`BOOL`	`TRUE` = indica che l'esecuzione del blocco funzione è in corso.
`Error`	`BOOL`	`TRUE` = indica che è stato rilevato un errore. L'esecuzione del blocco funzione è terminata.
`ErrorID`	`HSC_ERROR_TM3`	Indica il valore dell'errore rilevato.
`ParamValue`	`DINT`	Valore del parametro letto.

NOTA: Per maggiori informazioni sui pin Execute, Done e Busy, vedere Informazioni generali sulla gestione dei blocchi funzione amministrativi.

Passo	Descrizione
1	Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie. Selezionare Intern > IODrivers > TM3 HSC > Amministrativo > HSCGetParam_TM3 nell'elenco e trascinare la voce sulla finestra POU.
2	Impostare il valore dell’ingresso HSC_REF_TM3 con il nome dell’istanza dell’HSC.

Passo

Descrizione

1

Selezionare la scheda Librerie nel Catalogo software e fare clic su Librerie.

Selezionare Intern > IODrivers > TM3 HSC > Amministrativo > HSCGetParam_TM3 nell'elenco e trascinare la voce sulla finestra POU.

2

Impostare il valore dell’ingresso HSC_REF_TM3 con il nome dell’istanza dell’HSC.
