TM3TI8T / TM3TI8TG

Introduzione

Il modulo di espansione TM3TI8T (morsettiera a vite) / TM3TI8TG (morsettiera a molla) è caratterizzato da 8 canali di ingresso analogico con una risoluzione a 16 bit.

I tipi d'ingresso dei canali sono:

Termocoppia K
Termocoppia J
Termocoppia R
Termocoppia S
Termocoppia B
Termocoppia E
Termocoppia T
Termocoppia N
Termocoppia C
Termistore NTC
Termistore PTC
Ohmmetro

Per informazioni sui codici diagnostici prodotti da ogni tipo di ingresso, consultare Diagnostica dei moduli I/O analogici.

Per ulteriori informazioni sull'hardware, vedere TM3TI8T / TM3TI8TG.

NOTA:

Se il canale analogico è stato cablato fisicamente per un segnale di tensione e si configura il canale per un segnale di corrente in EcoStruxure Machine Expert, si possono causare danni al circuito analogico.

AVVISO
	APPARECCHIATURA NON FUNZIONANTE Verificare che il cablaggio fisico del circuito analogico sia compatibile con la configurazione software per il canale analogico. Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

Configurazione del modulo

Per ogni ingresso, è possibile definire i seguenti parametri:

Parametro	Valore	Valore predefinito	Descrizione
Tipo Non utilizzato	-	Non utilizzato	Scegliere il tipo di parametro e l'ambito del canale.
Tipo Termocoppia K Termocoppia J R termocoppia S termocoppia Termocoppia B T termocoppia N termocoppia Termistore NTC	Ambito Personalizzato Celsius (0,1 °C) Fahrenheit (0,1 °F)	Celsius (0,1 °C)
Tipo Termocoppia S Termocoppia C	Ambito Personalizzato Celsius (0,1 °C) Fahrenheit (0,2 °F)	Celsius (0,1 °C)
Tipo Termistore PTC	Ambito Personalizzato Soglia	Soglia
Tipo Ohmmetro	Ambito Resistenza (Ω)	Resistenza
Minimo	Vedere la tabella che segue		Specifica il limite di misura inferiore.
Massimo	Vedere la tabella che segue		Specifica il limite di misura superiore.
Rref (utilizzato solo con la sonda NTC)	1...65535	330	Resistenza di riferimento in Ohm alla temperatura Tref.
Tref (utilizzato solo con la sonda NTC)	1 - 1000	25	Valore della temperatura di riferimento in gradi Celsius.
Beta (utilizzato solo con la sonda NTC)	1...32767	3569	Sensibilità della sonda NTC in Kelvin.
Filtro d'ingresso	0...1000	0	Specifica la costante del tempo di filtro di primo ordine (0...10 s) in incrementi di 10 ms.
Campionamento	100ms/Canale	100ms/Canale	Specifica il periodo di tempo di campionamento del canale.
Stato attivato	Sì No	Sì	Abilita il byte di diagnostica di ogni canale. Se lo stato è disabilitato (valore = No), i byte di stato `IBStatusIWx` non contengono informazioni rilevanti.
Soglia alta (utilizzato solo con la sonda PTC)	100...10000	3100	Soglia di attivazione
Soglia bassa (utilizzato solo con la sonda PTC)	100...10000	1500	Soglia di riattivazione

La seguente tabella indica i possibili valori per il tipo di termocoppia selezionato:

Tipo	Personalizzato	Intervallo in Celsius	Intervallo in Fahrenheit
Termocoppia K	-32768 - 32767	-2000...13000 (0,1°C)	-3280...23720 (0.1°F)
Termocoppia J		-2000...10000 (0,1°C)	-3280...18320 (0.1°F)
R termocoppia		0...17600 (0,1°C)	320...32000 (0.1°F)
S termocoppia		0...17600 (0,1°C)	320...32000 (0.1°F)
Termocoppia S		0...18200 (0,1°C)	160...16540 (0.2°F)
Termocoppia B		-2000...8000 (0,1°C)	-3280...14720 (0.1°F)
T termocoppia		-2000...4000 (0,1°C)	-3280...7520 (0.1°F)
N termocoppia		-2000...13000 (0,1°C)	-3280...23720 (0.1°F)
Termocoppia C		0...23150 (0,1°C)	160...20995 (0.2°F)
Termistore NTC		-900...1500 (0,1°C)	-1300...3020 (0.1°F)
Termistore PTC		–	–

Termistore NTC

La temperatura (Tm) varia in relazione alla resistenza (r) in base all'equazione seguente:

Dove:

Tm = temperatura misurata dalla sonda in gradi Kelvin
r = valore fisico della resistenza misurato in Ohm
R = resistenza di riferimento misurata in Ohm alla temperatura T
T = temperatura di riferimento in gradi Kelvin
B = sensibilità della sonda NTC in gradi Kelvin

R,T e B devono essere superiori o uguali a 1.

NOTA: 25 °C = 77 °F = 298.15 K

Termistore PTC

La seguente tabella descrive il valore letto secondo la resistenza:

Valore di resistenza	Valore di lettura
Sotto la soglia minima	1
Tra le soglie	2
Sopra la soglia massima	4

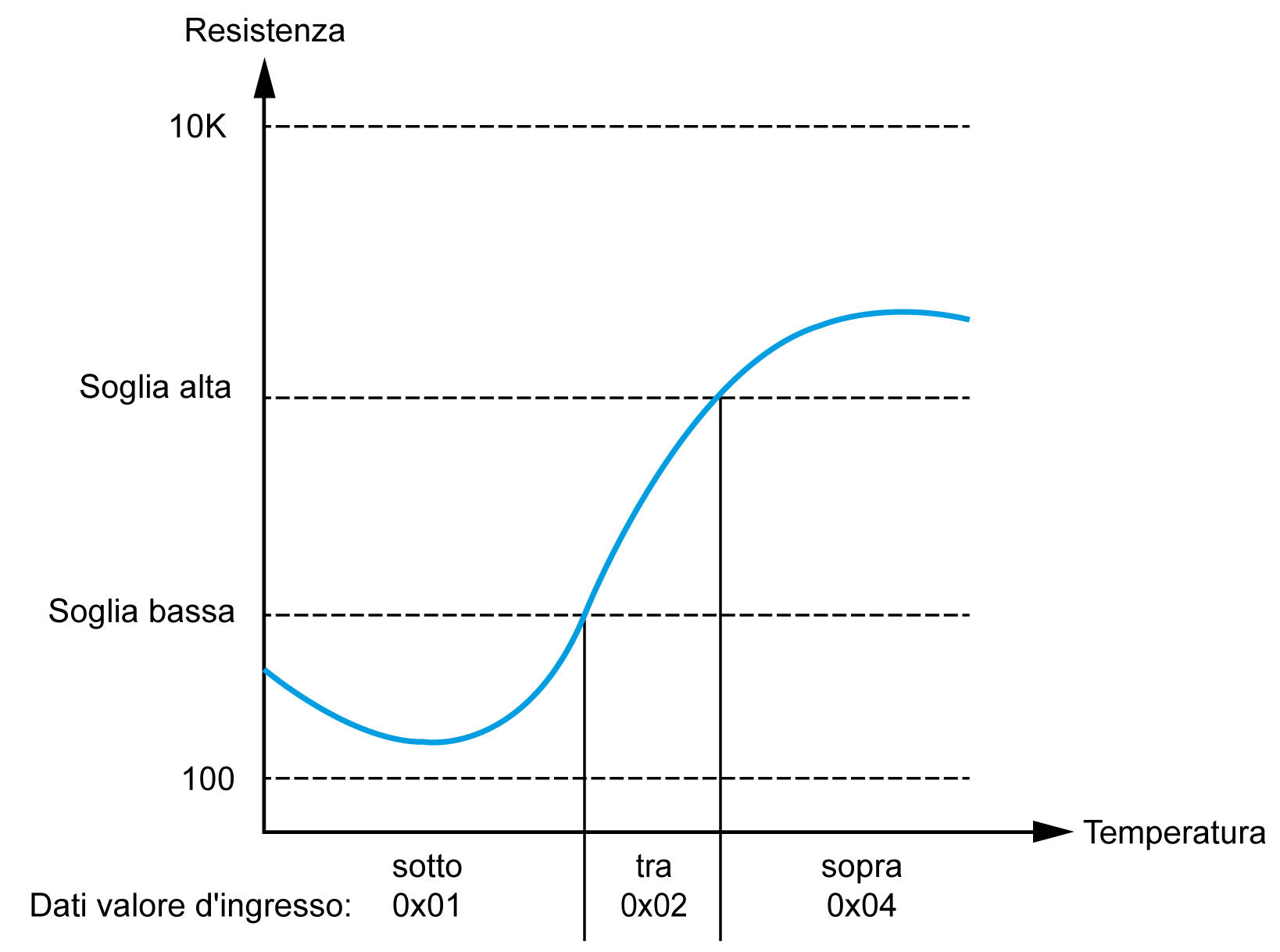

La seguente figura rappresenta il funzionamento delle soglie:

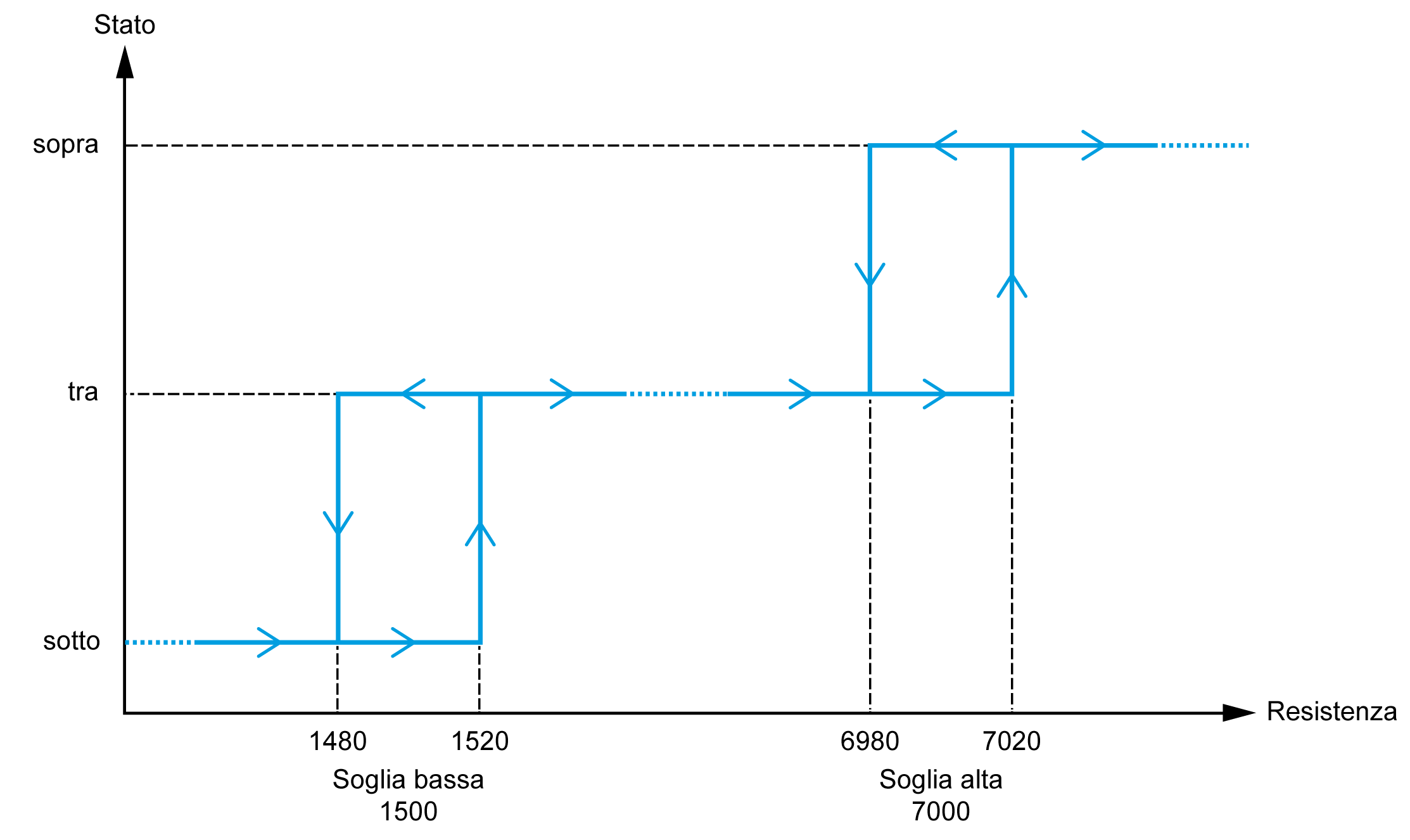

La seguente figura rappresenta un esempio di curva di isteresi:

Ohmmetro

La seguente tabella descrive i valori minimo e massimo:

Parametro	Valore
Minimo	100 Ω
Massimo	32 kΩ

Scheda Mapping I/O

È possibile definire e assegnare un nome alle variabili nella scheda Mapping I/O. In questa scheda vengono fornite anche informazioni aggiuntive, quali l'indirizzamento topologico.

Questa tabella descrive la scheda Mapping I/O:

Variabile	Canale	Tipo	Descrizione
Ingressi	IW0	INT	Valore corrente dell'ingresso 0
	IW1	INT	Valore corrente dell'ingresso 1
	IW2	INT	Valore corrente dell'ingresso 2
	IW3	INT	Valore corrente dell'ingresso 3
	IW4	INT	Valore corrente dell'ingresso 4
	IW5	INT	Valore corrente dell'ingresso 5
	IW6	INT	Valore corrente dell'ingresso 6
	IW7	INT	Valore corrente dell'ingresso 7
diagnostica	IBStatusIW0	BYTE	Stato dell'ingresso 0
	IBStatusIW1	BYTE	Stato dell'ingresso 1
	IBStatusIW2	BYTE	Stato dell'ingresso 2
	IBStatusIW3	BYTE	Stato dell'ingresso 3
	IBStatusIW4	BYTE	Stato dell'ingresso 4
	IBStatusIW5	BYTE	Stato dell'ingresso 5
	IBStatusIW6	BYTE	Stato dell'ingresso 6
	IBStatusIW7	BYTE	Stato dell'ingresso 7

Per ulteriori descrizioni generiche, vedere Descrizione della scheda Mapping I/O.
