TM3_Safety: controllare il modulo TM3 Safety

Panoramica

Il blocco funzione TM3_Safety è incluso nella libreria TM3 Safety.

La scheda Oggetti IEC è disponibile solo se si è creata un'istanza del blocco funzione di un dispositivo, accessibile tramite l'applicazione. Per accedere agli oggetti IEC, fare doppio clic sulla scheda > Mapping I/O del modulo del nodo.

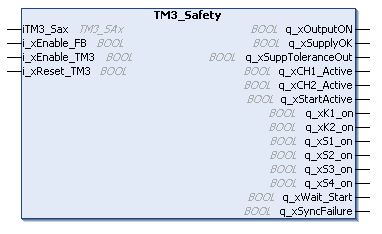

Rappresentazione grafica

Descrizione delle variabili di I/O

Questa tabella descrive le variabili di ingresso:

L'ingresso	Tipo	Commento
iTM3_Sax	TM3_SAx	Riferimento ai moduli TM3 safety locali.
i_xEnable_FB	BOOL	TRUE abilita il blocco funzione.
i_xEnable_TM3	BOOL	TRUE abilita l'attivazione delle uscite del modulo hardware. NOTA: Attivare/disattivare i_xEnable_FB prima di attivare/disattivare i_xEnable_TM3.
i_xReset_TM3	BOOL	TRUE disattiva il modulo: la sorgente corrente è spenta, le uscite disattivate e gli interblocchi azzerati.

NOTA:

Questa tabella descrive le variabili di uscita:

Uscita	Tipo	Commento
q_xOutputON	BOOL	0: l'uscita di sicurezza è spenta (Off). 1: l'uscita di sicurezza è accesa (On).
q_xSupplyOK	BOOL	Alimentazione disponibile.
q_xSuppToleranceOut	BOOL	Alimentazione fuori tolleranza.
q_xCH1_Active	BOOL	Il canale 1 è attivo.
q_xCH2_Active	BOOL	Il canale 2 è attivo.
q_xStartActive	BOOL	L'avvio è attivo.
q_xK1_on	BOOL	Il relè K1 è attivato.
q_xK2_on	BOOL	Il relè K2 è attivato.
q_xS1_on	BOOL	S1 è attivo.
q_xS2_on	BOOL	S2 è attivo.
q_xS3_on	BOOL	S3 è attivo.
q_xS4_on	BOOL	S4 è attivo.
q_xWait_Start	BOOL	In attesa di condizione di avvio.
q_xSyncFailure	BOOL	Tempo di sincronizzazione scaduto.

NOTA: Non tutte le uscite sono valide per tutti i modelli dei moduli TM3 safety. Per determinare quali delle uscite sono valide per quale modello di modulo TM3 safety, fare riferimento a Mapping I/O per i modelli individuali.
