Modulo trasmettitore:
oUn connettore RJ45 per il segnale di comunicazione
o Vite per la messa a terra funzionale

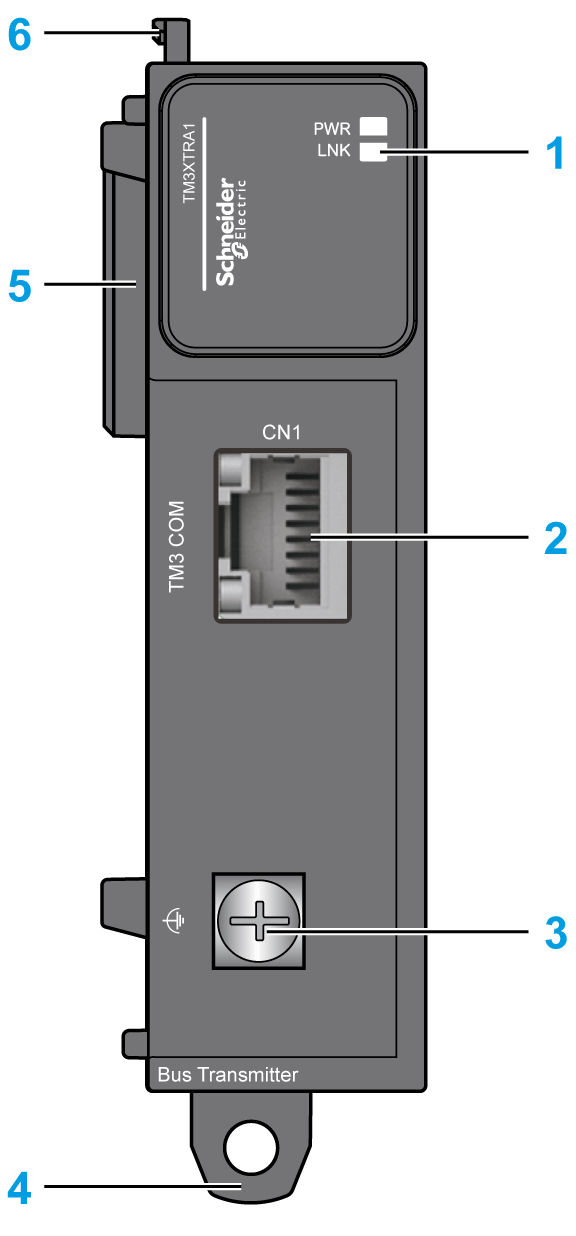

Le seguenti figure mostrano le parti del modulo di espansione trasmettitore TM3:
|
Etichetta |
Elementi |
Vedere |
|---|---|---|
|
1 |
LED per la visualizzazione dello stato di attività e dell'alimentazione. |
– |
|
2 |
Porta del bus TM3 |
– |
|
3 |
Vite per la messa a terra funzionale |
|
|
4 |
Graffa di aggancio per guida DIN da 35 mm (1.38 in.) 35 mm (1.38 in.) |
|
|
5 |
Connettore di espansione per il bus di I/O (solo lato sinistro). |
– |
|
6 |
Dispositivo di bloccaggio per il collegamento al modulo precedente |
– |
NOTA: Il trasmettitore deve essere l'ultimo modulo nella configurazione di espansione degli I/O.

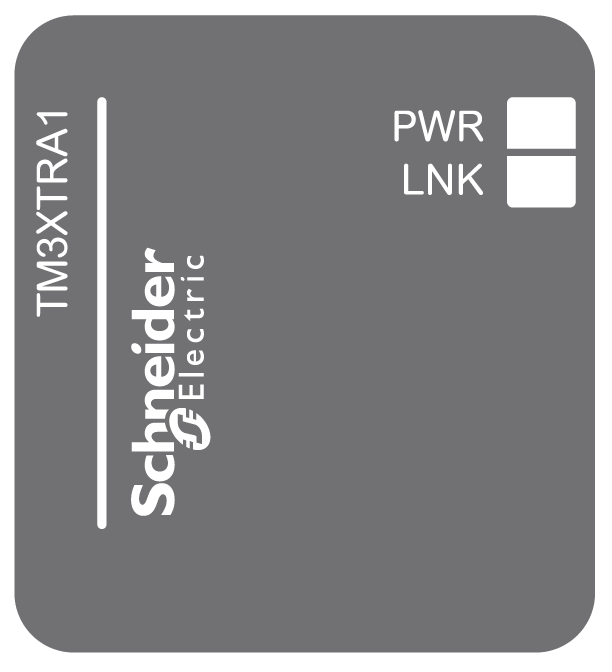

Nella figura seguente sono illustrati i LED di stato:
Questa tabella descrive i LED di stato:
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
Power (PWR) |
Verde |
Acceso |
L'alimentatore dal bus TM3 è disponibile. |
|
Spento |
L'alimentatore dal bus TM3 non è disponibile. |
||
|
Collegato (LNK) |
Verde |
Acceso |
È stato rilevato il segnale data/link dal modulo ricevitore. |
|
Spento |
Non è stato rilevato alcun il segnale data/link dal modulo ricevitore. |
