Schema di cablaggio del TM3XTRA1
Vedere Miglior prassi per il cablaggio.

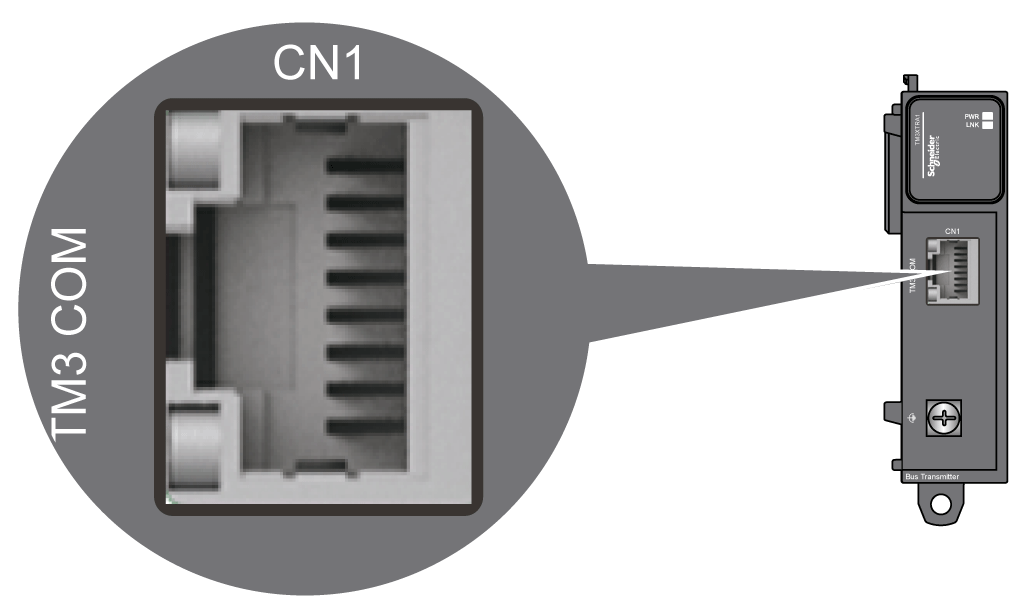

TM3XTRA1 è predisposto con un connettore RJ45.
Regole di collegamento alla messa a terra funzionale

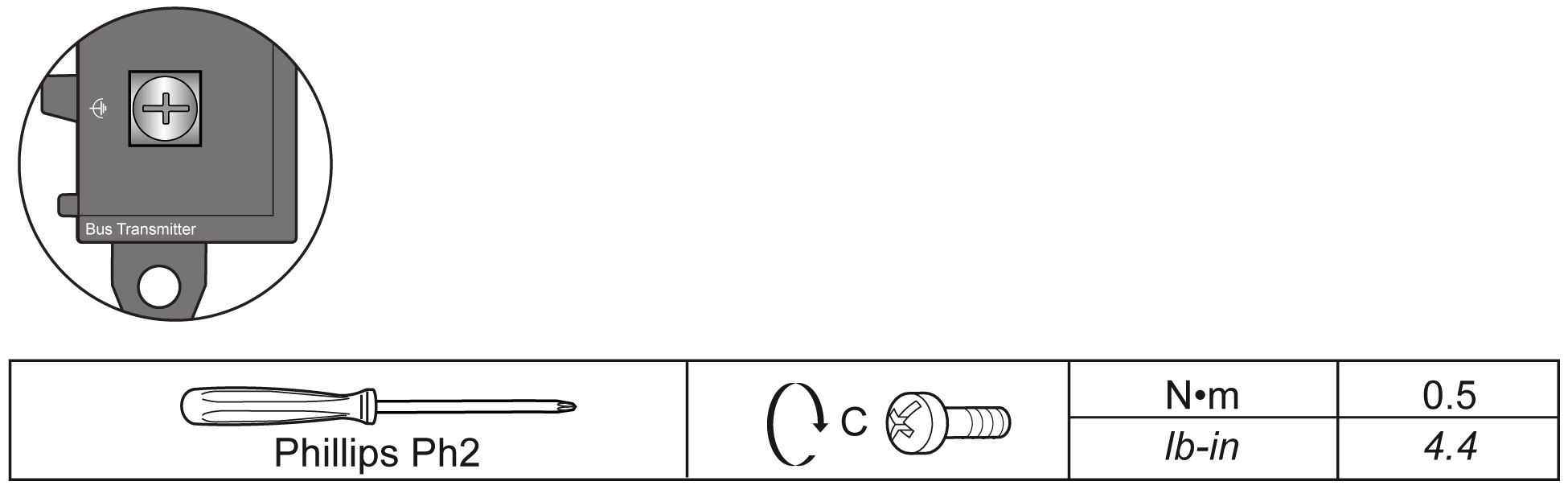

La seguente tabella mostra mostra le caratteristiche della vite di messa a terra da utilizzare con il cavo di terra funzionale (FE) fornito:
Le coppie superiori al limite possono danneggiare le filettature o le viti.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
Non serrare i morsetti a vite oltre la coppia massima consentita (Nm / lb-in.). |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
NOTA: Collegare la messa a terra funzionale (FE) del modulo trasmettitore TM3 alla stessa terra funzionale collegata al controller. Senza il collegamento di terra funzionale, il modulo trasmettitore TM3 può non essere in grado di stabilire la comunicazione con il modulo ricevitore TM3.
|
AVVISO |
|
APPARECCHIATURA NON FUNZIONANTE |
|
oAccertarsi che il cavo di messa a terra funzionale sia saldamente collegato tra la vite di messa a terra funzionale del modulo trasmettitore TM3 e la messa a terra funzionale del controller. oMonitorare lo stato del bus TM3 nell'applicazione per determinare il comportamento corretto del bus TM3 in caso di scollegamento dalla messa a terra funzionale del modulo trasmettitore TM3. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
