Caratteristiche del TM4ES4

Introduzione

In questa sezione sono descritte le caratteristiche del modulo TM4ES4.

Vedere anche Caratteristiche ambientali.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Dimensioni

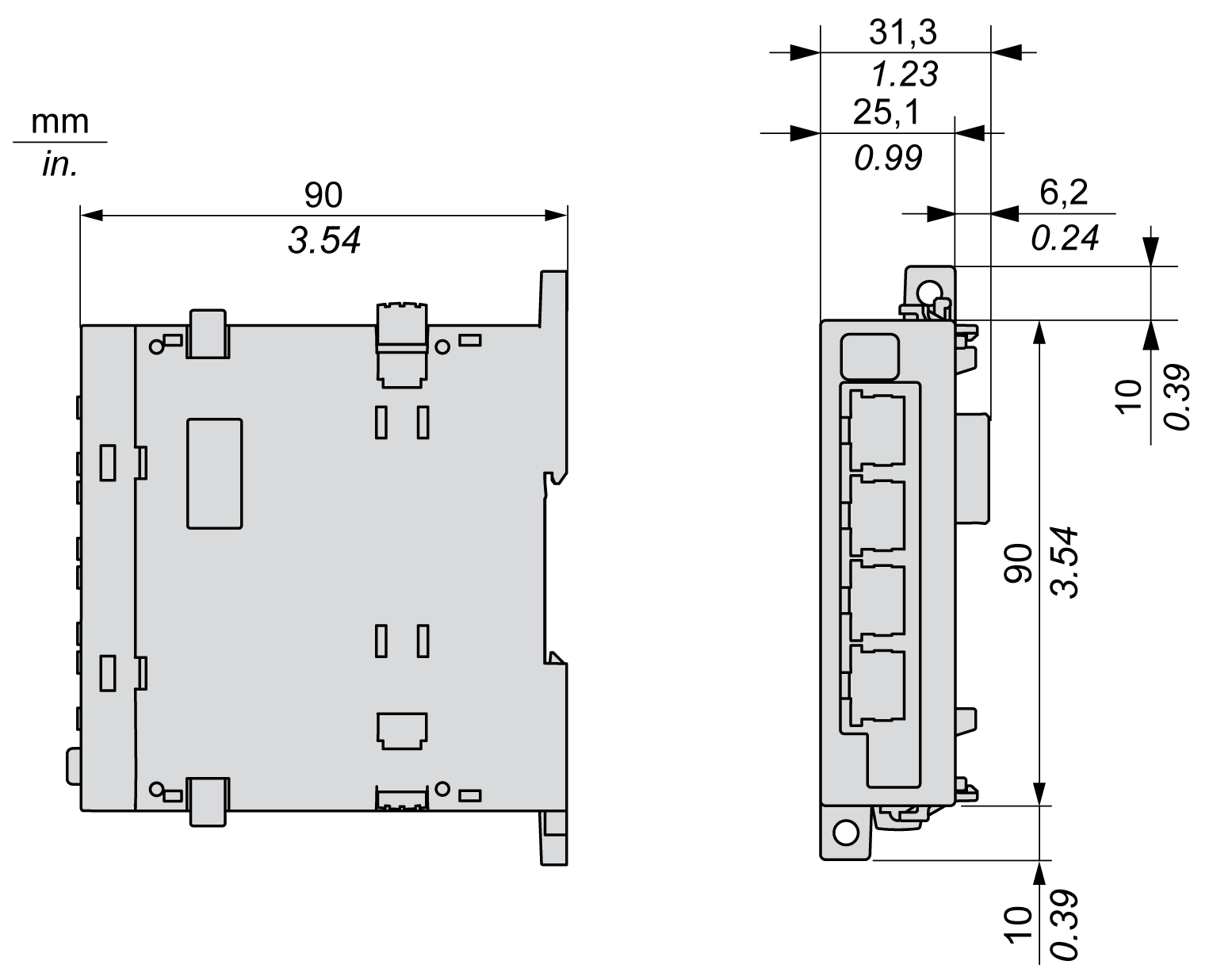

La seguente figura mostra le dimensioni del modulo TM4ES4:

Caratteristiche generali

La seguente tabella descrive le caratteristiche generali del modulo TM4ES4:

Caratteristiche		Valore
Consumo		360 mA
Potenza assorbita		2,5 W
Peso		125 g (4.41 oz)

Caratteristiche

La seguente tabella descrive le caratteristiche del modulo TM4ES4:

Caratteristica	Descrizione
Standard	Ethernet
Tipo di connettore	RJ45
Velocità di trasmissione	Supporto dello standard Ethernet "10BaseT" e "100BaseTX" con negoziazione automatica
Crossover automatico	MDI / MDIX

NOTA: Il controller supporta la funzione di cavo a crossover automatico MDI/MDIX. Non è necessario utilizzare cavi speciali crossover Ethernet per collegare i dispositivi direttamente a questa porta (collegamenti senza hub o switch Ethernet).
