Di seguito sono riportate le caratteristiche descrittive del modulo elettronico TM5SDI16D. Vedere anche Caratteristiche ambientali.
|
|
|
RISCHIO DI INCENDIO |
|
Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
Nella tabella seguente vengono descritte le caratteristiche generali del modulo elettronico TM5SDI16D:
|
Caratteristiche generali |
|
|---|---|
|
Tensione di alimentazione nominale Sorgente di alimentazione |
24 Vcc Collegato al segmento di alimentazione I/O a 24 Vcc |
|
Campo di alimentazione |
20,4 - 28,8 Vcc |
|
Assorbimento corrente del segmento I/O a 24 Vcc |
61 mA (tutti gli ingressi On) |
|
Assorbimento corrente bus TM5 5 Vcc |
36 mA |
|
Potenza assorbita |
1,65 W max. |
|
Massa |
21 g (0.7 oz) |
|
Codice ID |
56838 dec |
Caratteristiche degli ingressi
Nella tabella seguente vengono descritte le caratteristiche degli ingressi del modulo elettronico TM5SDI16D:
|
Caratteristiche degli ingressi |
||
|---|---|---|
|
Numero di canali di ingresso |
16 |
|
|
Tipo di cablaggio |
1 filo |
|
|
Tensione di ingresso nominale |
24 Vcc |
|
|
Campo della tensione di ingresso |
Da 20,4 a 28,8 Vcc |
|
|
Declassamento |
Vedere la sezione Declassamento. |
|
|
Corrente di ingresso nominale a 24 Vcc |
2.68 mA |
|
|
Impedenza d'ingresso |
8.9 kΩ |
|
|
Stato OFF |
5 Vdc max. |
|
|
Stato ON |
15 Vcc min. |
|
|
Filtro d'ingresso |
Hardware |
≤100 µs |
|
Software |
Il valore predefinito è 1 ms, può essere configurato tra 0 e 25 ms in intervalli da 0,2 ms |
|
|
Isolamento |
Tra ingresso e bus interno |
Vedere la nota 1 |
|
Tra i canali |
Non isolato |
|
1 L'isolamento del modulo elettronico è 500 Vac RMS tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione degli I/O a 24 Vdc collegato al modulo. In pratica, il modulo elettronico TM5 è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vdc. I due circuiti di alimentazione fanno riferimento alla stessa massa funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vdc o 60 Vdc. Ciò riduce efficacemente l'isolamento dell'intero sistema dai 500 Vca RMS.

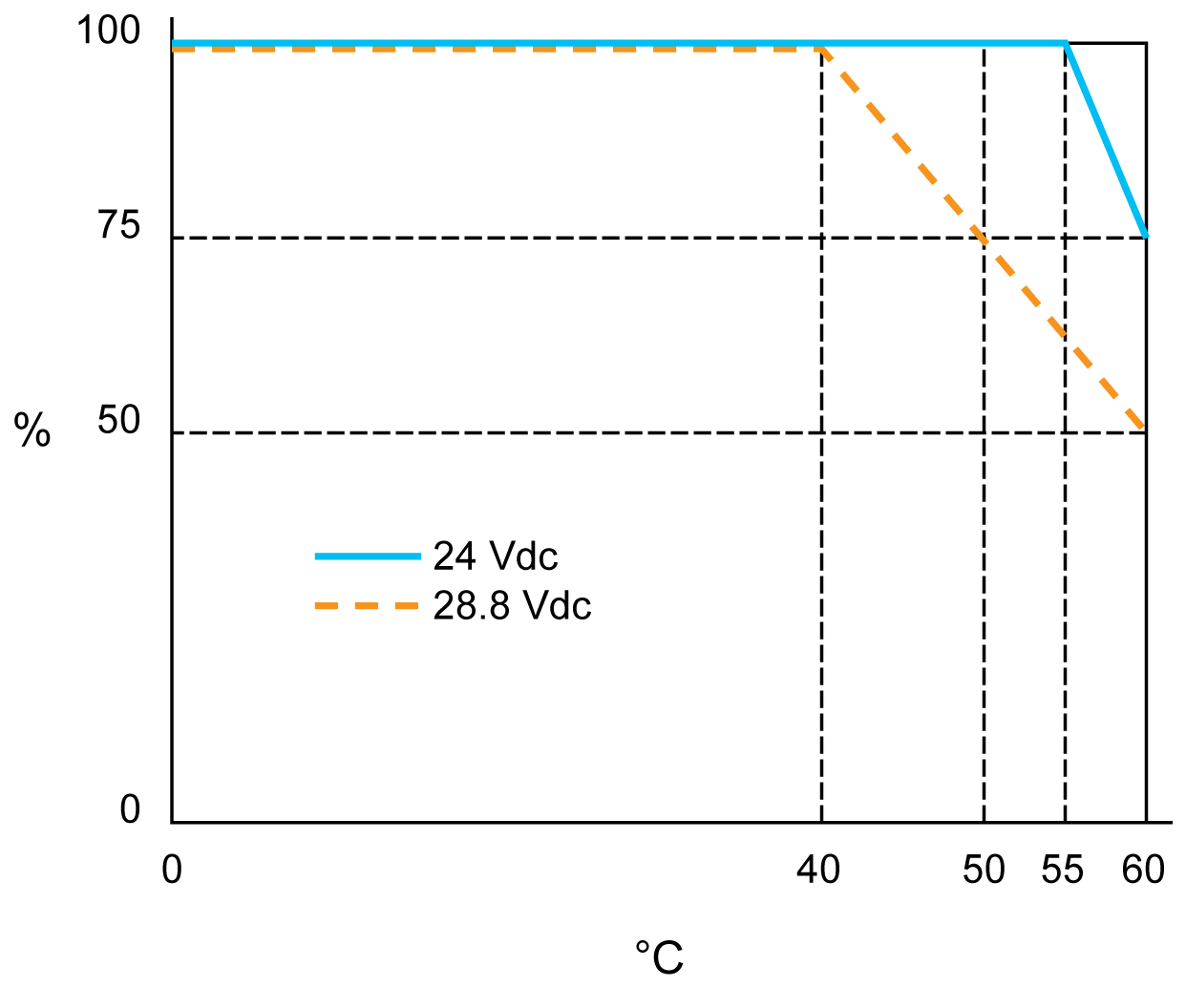

La seguente illustrazione mostra il declassamento del fattore di simultaneità della tensione di ingresso a 24 Vdc e 28.8 Vdc nell'installazione verticale:
% Fattore di simultaneità
°C Temperatura ambiente

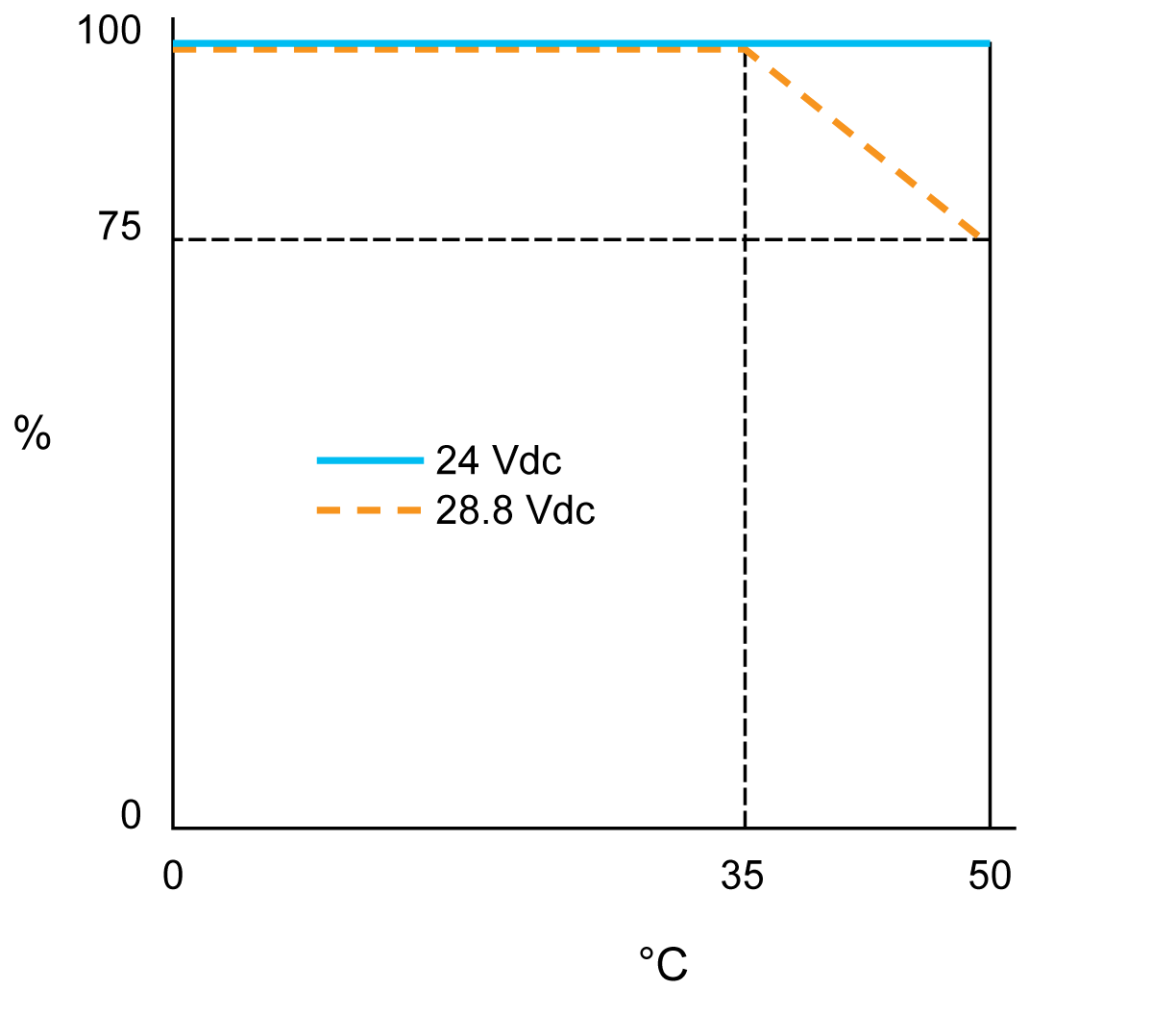

La seguente illustrazione mostra il declassamento del fattore di simultaneità della tensione di ingresso a 24 Vdc e 28.8 Vdc nell'installazione orizzontale:
% Fattore di simultaneità
°C Temperatura ambiente
