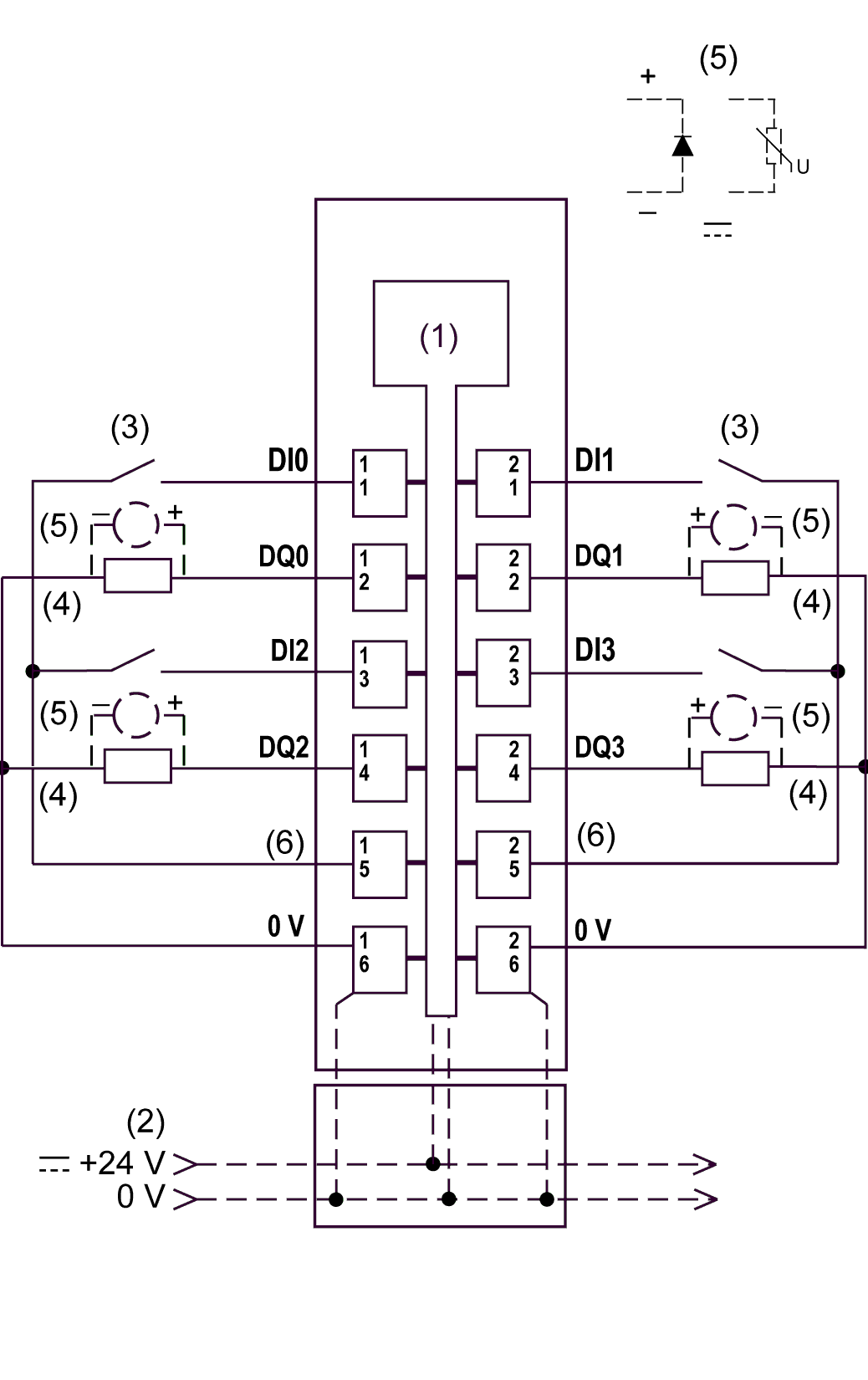

La figura seguente presenta lo schema di cablaggio per il modulo TM5SDM8DTS:
1 Componenti elettronici interni
2 Segmento di alimentazione I/O 24 Vdc integrato nelle basi bus
3 Sensore a 2 fili
4 Carico 2 fili
5 Protezione da carico induttivo
6 Alimentazione sensori 24 Vdc
NOTA: Questo significa che i moduli di I/O elettronici e i dispositivi di campo a essi collegati devono risiedere tutti sullo stesso segmento di alimentazione degli I/O a 24 Vdc. In caso contrario, i LED di stato potrebbero non funzionare correttamente. Questa condizione potrebbe avere conseguenze anche più gravi, come un'esplosione e/o il rischio d'incendio.
|
|
|
RISCHIO DI ESPLOSIONE O D'INCENDIO |
|
Collegare i cavi di ritorno dai dispositivi alla stessa sorgente di alimentazione del segmento di alimentazione degli I/O a 24 Vdc che serve il modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Utilizzare gli alimentatori dei sensori e degli attuatori solo per alimentare i sensori e gli attuatori collegati al modulo. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
