Morsettiera Sistema di sicurezza TM5

Panoramica

Le caratteristiche principali delle morsettiere sono le seguenti:

Cablaggio senza utensili con morsetti di tipo a molla, tecnologia di collegamento a pressione
Rilascio dei fili semplice, a pulsante
Possibilità di etichettare ogni morsetto
Possibilità anche di etichettatura in testo normale
Accesso di test per sonde standard

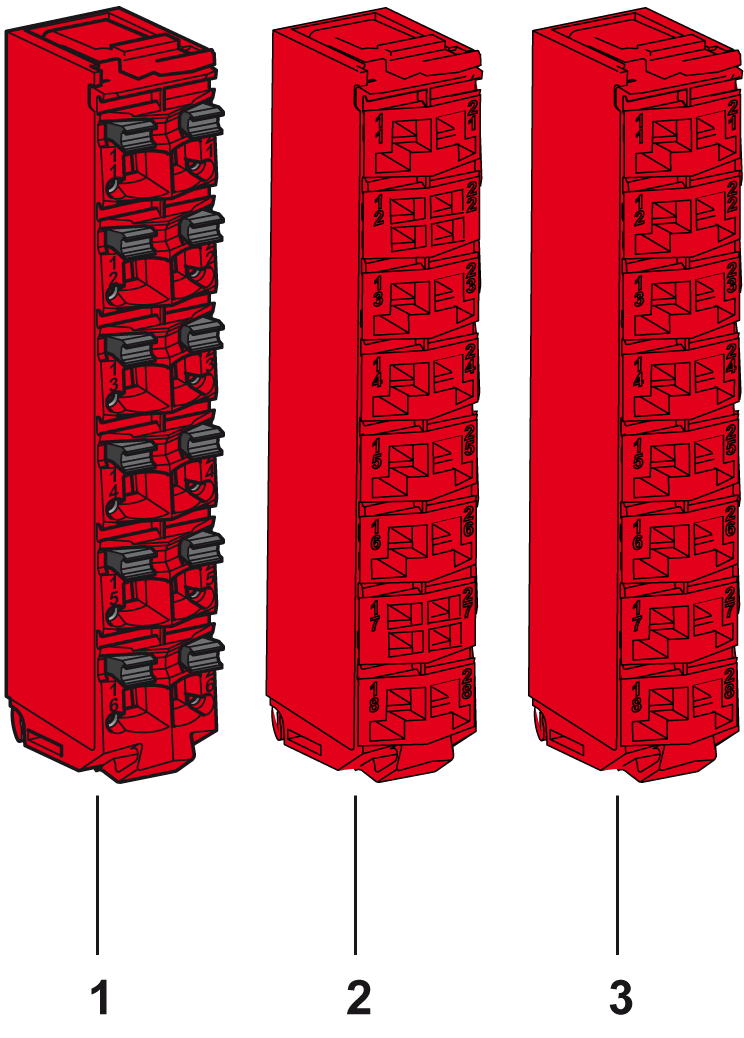

Nella seguente figura è illustrata la morsettiera Sistema di sicurezza TM5.

Numero	Riferimento	Descrizione	Colore
1	TM5ACTB52FS	Morsettiera a 12 pin 24 Vcc / 230 Vca per moduli di sicurezza e Safety Logic Controller, codifica di sicurezza	Rosso
2	TM5ACTB5EFS	Morsettiera a 16 pin 24 Vcc per moduli di sicurezza, codifica di sicurezza, 2x PT1000 integrati per compensazione temperatura terminale	Rosso
3	TM5ACTB5FFS	Morsettiera a 16 pin 24 Vcc, per moduli di sicurezza, codifica di sicurezza	Rosso

Una sezione deve essere composta soltanto da un unico colore. Per esempio, la base di un bus grigio deve essere assemblata unicamente con un modulo elettronico grigio e una morsettiera grigia. Tuttavia, il solo colore non è sufficiente per la compatibilità; verificare sempre che anche i componenti della sezione corrispondano.

PERICOLO
	SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI Non associare componenti di una sezione con colori diversi. Accertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale. Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti. Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

SCARICA ELETTRICA O ARCO ELETTRICO DOVUTI A COMPONENTI INCOMPATIBILI

Non associare componenti di una sezione con colori diversi.
Accertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale.
Verificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Caratteristiche generali

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F). Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI INCENDIO

Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

La tabella seguente riporta i dati tecnici della morsettiera Sistema di sicurezza TM5; vedere anche le caratteristiche ambientali:

Caratteristiche generali
Tipo di morsetto		Morsetto con connessione push-in a molla
Resistenza di contatto		≤ 5mΩ
Tensione massima⁽¹⁾	TM5ACTB52FS	253 Vca
	TM5ACTB5EFS	50 Vcc
	TM5ACTB5FFS	50 Vcc
Corrente⁽¹⁾	TM5ACTB52FS	10 A max. per connettore
	TM5ACTB5EFS	2 A max. per connettore
	TM5ACTB5FFS	2 A max. per connettore
Massa	TM5ACTB52FS	20 g (0.7 oz)
	TM5ACTB5EFS
	TM5ACTB5FFS
Sezione delle connessioni	TM5ACTB52FS
	Linea filo rigido Linea filo fine Con capocorda Con capocorda doppio	0,08 mm²...2,5 mm² (AWG 28...14) 0,25 mm²...2,5 mm² (AWG 24...14) 0,25 mm²...1,5 mm² (AWG 24...16) 2 x 0,25...2 x 0,75 mm² (AWG 2 x 24...2 x 18)
	TM5ACTB5EFS TM5ACTB5FFS
	Linea filo rigido Linea filo fine Con capocorda Con capocorda doppio	0,08 mm²...1,5 mm² (AWG 28...16) 0,25 mm²...1,5 mm² (AWG 24...16) 0,25 mm²...0,75 mm² (AWG 24...20) -
Cavo		Rispettare le regole di cablaggio.
(1) La tensione e la corrente collegate dipendono dai moduli elettronici di I/O associati.

PERICOLO
	SCARICA ELETTRICA DOVUTA A CABLAGGIO ALLENTATO Non inserire più di un filo per connettore delle morsettiere e molla a meno che non si utilizzi un capocorda doppio (ghiera). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Numero massimo di cicli di inserimento/rimozione

Le basi del bus Sistema TM5 sono progettate per resistere a un massimo di 50 cicli di inserimento/rimozione di moduli elettronici.

NOTA: Se i moduli elettronici vengono inseriti e rimossi da una base del bus più di 50 volte, l'integrità dei contatti elettronici modulo-bus può risultare compromessa.
