Caratteristiche TM5SDO2DTRFS

Introduzione

Questa sezione descrive le caratteristiche del modulo TM5SDO2DTRFS. Vedere anche Caratteristiche ambientali TM5.

 PERICOLO
RISCHIO DI INCENDIO
  • Utilizzare solo le sezioni dei cavi adeguate per la capacità di corrente dei canali I/O e per la rete principale di alimentazione.
  • Per il cablaggio dell'uscita relè (2 A), usare conduttori di sezione minima di 0,5 mm2 (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
  • Per i conduttori comuni del cablaggio delle uscite relè (6 A) o del cablaggio delle uscite relè maggiori di 2 A, usare conduttori di almeno 1,0 mm2 (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.
 AVVERTIMENTO
FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Caratteristiche generali

La tabella seguente elenca le caratteristiche generali del modulo TM5SDO2DTRFS:

Caratteristiche generali

Tensione di alimentazione nominale

24 Vcc

Protezione integrata

Protezione contro inversione di polarità

Indicatori di stato

  • Funzioni I/O per canale

  • stato operativo

  • stato del modulo

Diagnostica

run modulo ed errore rilevato

indicato dall'indicatore a LED di stato e dallo stato software.

ingressi

indicato dall'indicatore a LED di stato

uscite

indicato dall'indicatore a LED di stato e dallo stato software (stato di errore uscite rilevato)

Isolamento elettrico1)

canale - bus

Vedere la nota.

canale - canale

Vedere la nota.

Assorbimento corrente bus TM5 5 Vcc

52 mA

Assorbimento corrente del segmento I/O a 24 Vcc

47,9 mA

Certificazioni e standard

Consultare www.se.com per le informazioni più recenti su certificazioni e standard.

Tempo di ciclo I/O massimo

1 ms

Tempo di ciclo minimo

200 µs

Tempo minimo di aggiornamento I/O

500 µs

Durata max aggiornamento I/O

1000 µs + 50ms

Codice ID per aggiornamento del firmware

53765 dec

NOTA(1) L'isolamento del modulo elettronico è RMS 500 Vca tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vcc collegato al modulo. In pratica, il modulo elettronico è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa terra funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vcc o 60 Vcc. Ciò riduce efficacemente l'isolamento dell'intero sistema da RMS 500 Vca.

Condizioni operative

La tabella seguente elenca le condizioni operative del modulo TM5SDO2DTRFS:

Condizioni operative

Orientamento di montaggio

orizzontale o verticale

Temperatura di funzionamento

installazione orizzontale

0...+55 °C (+32...131 °F), per il declassamento, vedere la tabella seguente1

installazione verticale

0...+45 °C (+32...113 °F), per il declassamento, vedere la tabella seguente1

Umidità relativa

Da 5 a 95%, senza condensa

Installazione ad altitudini sopra il livello del mare:

da 0 a 2000 m (da 0 a 6561 ft)

nessun declassamento per altitudine

> 2000 m (>6561 ft)

riduzione della temperatura ambiente di 0,5 °C ogni 100 m (0.9 °F ogni 328 ft)

Tipo di protezione EN 60529

IP20

1 Declassamento in base alla temperatura di funzionamento e all'orientamento di montaggio;

Installazione orizzontale, 0...+55 °C (+32...131 °F)

Installazione verticale, 0...+45 °C (+32...113 °F)

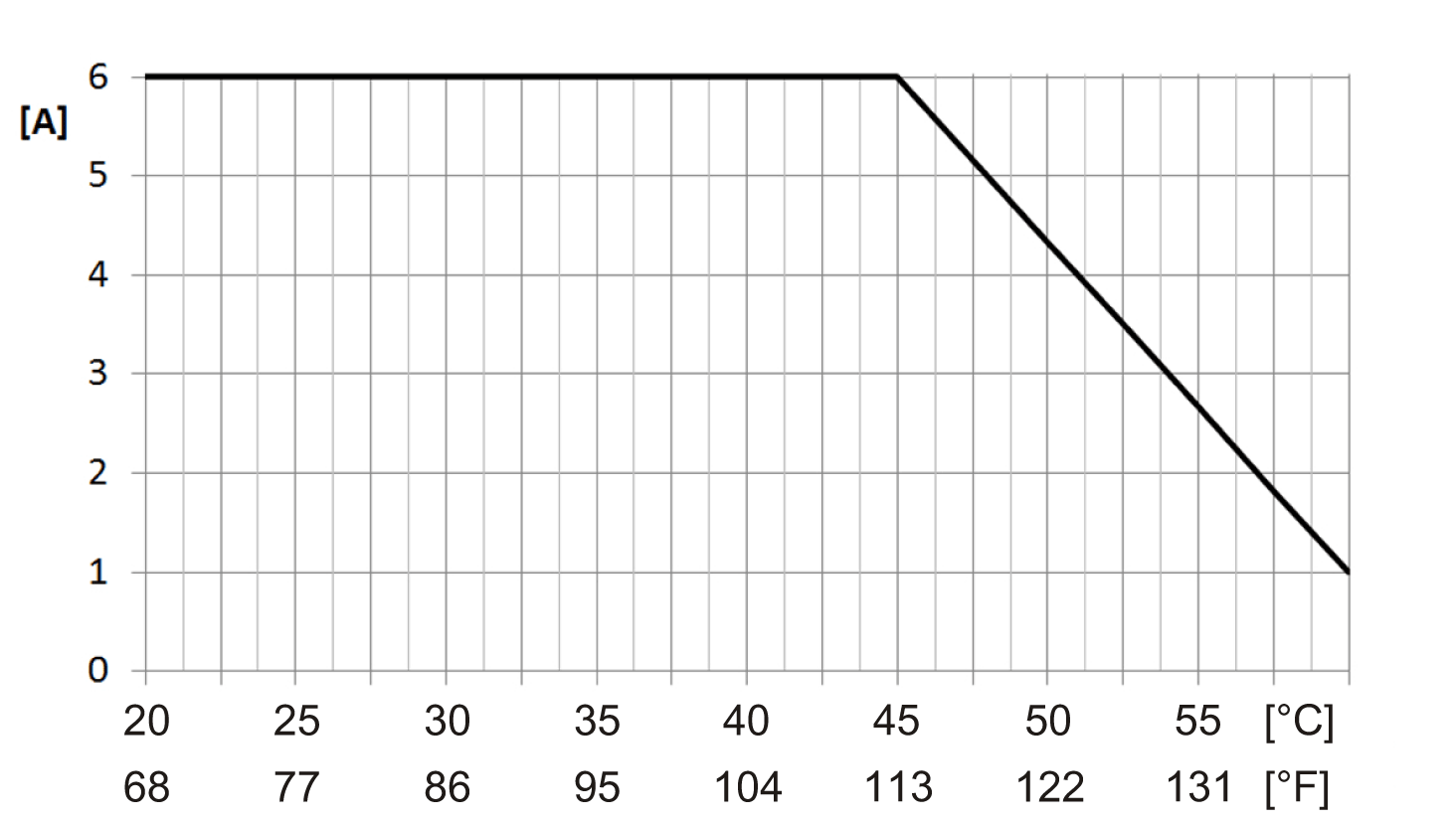

Asse X: Temperatura ambiente [°C/°F]

Asse Y: Corrente di uscita [A]

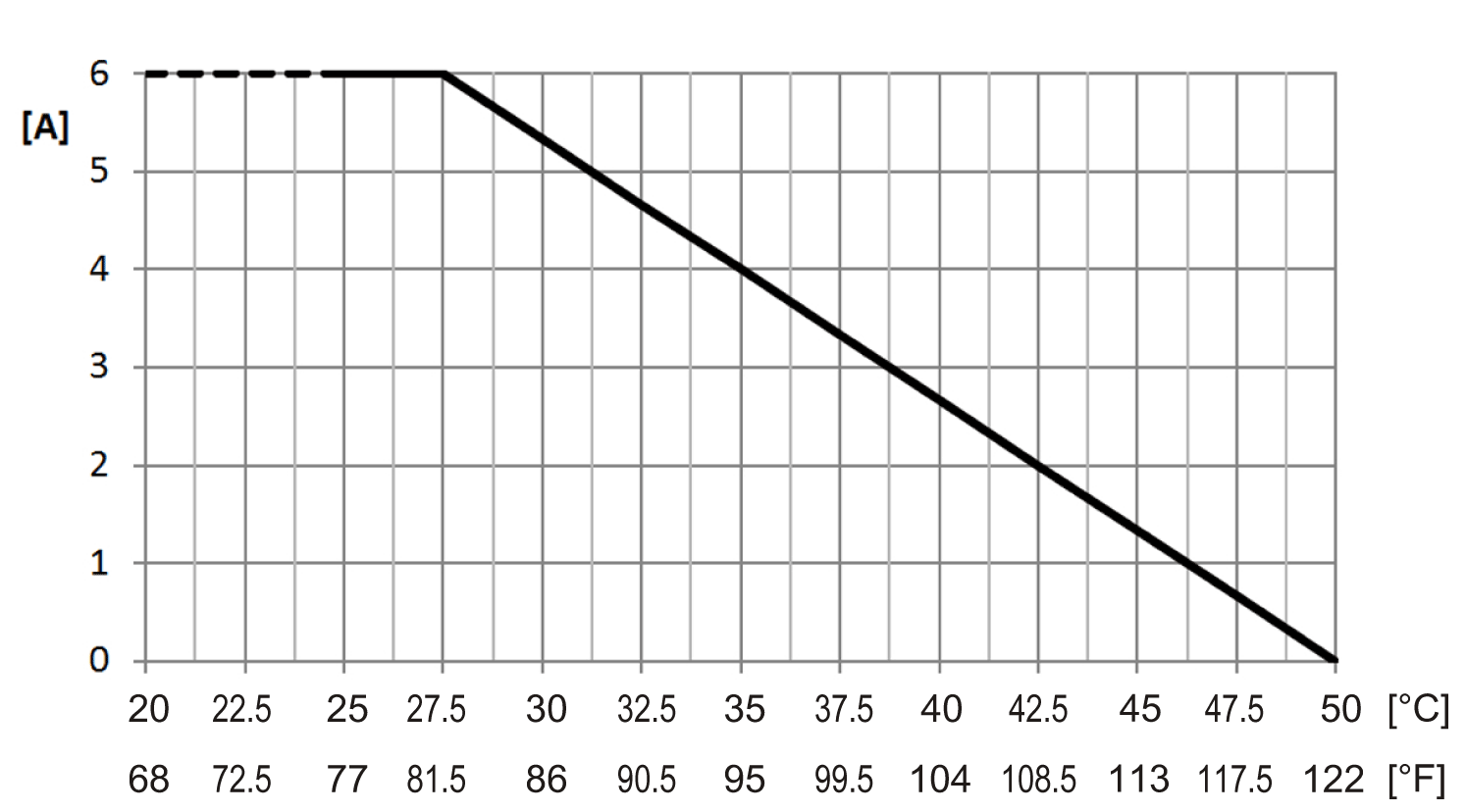

Asse X: Temperatura ambiente [°C/°F]

Asse Y: Corrente di uscita [A]

NOTA: Se si installa un TM5SD000 sul lato del modulo, il declassamento di installazione orizzontale viene spostato a destra dei seguenti bonus di declassamento:

  • TM5SD000 a sinistra: +0 °C (+0 °F)

  • TM5SD000 a destra: +2,5 °C (+4.5 °F)

  • TM5SD000 a sinistra e a destra: +2,5 °C (+4.5 °F)

NOTA: L'utilizzo di un TM5SD000 non fornisce un bonus di declassamento nell'installazione verticale.

Condizioni di stoccaggio e trasporto

La tabella seguente elenca le condizioni di stoccaggio e trasporto del modulo TM5SDO2DTRFS:

Condizioni di stoccaggio e trasporto

Temperatura

-40 - +85 °C (-40...+121,0 °F)

Umidità relativa

Da 5 a 95%, senza condensa

Caratteristiche dell'uscita relè

La tabella seguente elenca le caratteristiche dell'uscita relè del modulo TM5SDO2DTRFS:

Uscita relè

Campo tensione di commutazione

5...24 Vcc, 5...230 Vca

Campo corrente di commutazione

5...6000 mA

Tempo turnaround sul relè

max 50 ms

Frequenza commutazione massima

10 Hz

Progettazione

  • 1 contatto normalmente aperto

  • controllo interno lato high e lato low

Tensione bobina

24 Vcc (-15% / +20%)

Resistenza contatti (senza morsettiera)

20 mΩ

Capacità di commutazione massima

AC1

230 Vca / 6 A

AC15

230 Vca / 3 A

DC1

24 Vcc / 6 A

DC13

24 Vcc / 5 A / 0,1 Hz

Durata di vita contatti

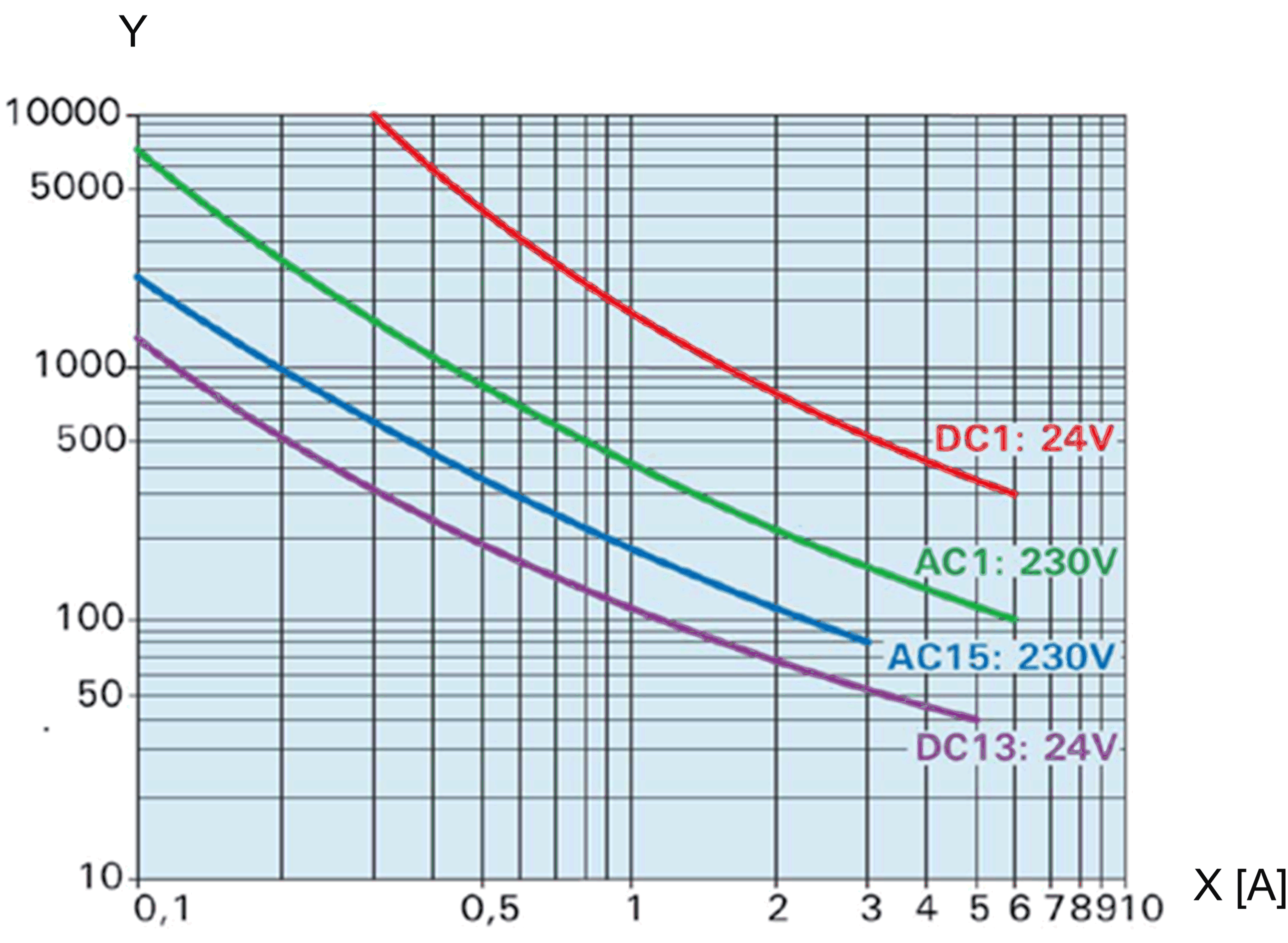

asse X: corrente di commutazione (A)

asse Y: ciclo di commutazione x 1000

Corrente di picco (spunto)

30 A per 20 ms

Categoria di sovratensione in conformità a EN 60664-1

II

Le uscite devono essere protette contro il sovraccarico e il cortocircuito con un fusibile esterno.

fusibile esterno 6 A gL/gG (ad azione lenta), caratteristiche C interruttore LS 1,6 A

Tensione di isolamento tra canale e bus1)

Vedere la nota.

Tensione di isolamento tra canale e canale

testato a 1350 VAC

NOTA(1) L'isolamento del modulo elettronico è RMS 300 Vca tra i componenti elettronici alimentati dal bus TM5 e la parte alimentata dal segmento di alimentazione I/O 24 Vcc collegato al modulo. In pratica, il modulo elettronico è installato nella base del bus ed è presente un bridge tra il bus di alimentazione TM5 e il segmento di alimentazione degli I/O a 24 Vcc. I due circuiti di alimentazione fanno riferimento alla stessa terra funzionale (FE) tramite componenti specifici progettati per ridurre gli effetti dell'interferenza elettromagnetica. Questi componenti presentano valori nominali di 30 Vcc o 60 Vcc. Ciò riduce efficacemente l'isolamento dell'intero sistema da 300 Vca RMS.

Caratteristiche relative alla sicurezza

La tabella seguente elenca le caratteristiche relative alla sicurezza del modulo TM5SDO2DTRFS:

Criteri

Valore caratteristico per il canale relè

Livello di prestazioni massimo secondo EN ISO 13849-1

  • PL c se il canale relè è utilizzato in modo indipendente

  • PL e se entrambi i canali relè sono collegati in serie

Categoria secondo EN ISO 13849-1

  • CAT 1 se il canale relè è utilizzato in modo indipendente

  • CAT 4 se entrambi i canali relè sono collegati in serie

Livello di integrità di sicurezza massimo secondo EN IEC 62061

SIL 3 se entrambi i canali relè sono collegati in serie

Livello di integrità di sicurezza massimo secondo EN IEC 61508

SIL 3 se entrambi i canali relè sono collegati in serie

Livello di integrità di sicurezza massimo secondo EN IEC 61511

SIL 3 se entrambi i canali relè sono collegati in serie

PFH

<1*10-10

PFD

<2*10-5 a un intervallo del test di tenuta di 20 anni

PT

20 anni

MTTFd

2500 anni

  • B10d a DC1

  • 6 A

  • 24 Vcc

780.000 cicli

  • B10d ad AC1

  • 6 A

  • 230 Vca

780.000 cicli

  • B10d ad AC15

  • 3 A

  • 230 Vca

1.960.000 cicli

  • B10d a DC13

  • 5 A

  • 24 Vcc

780.000 cicli

SFF

>90%

Durata utile

Max 20 anni

NOTA: I valori B10d sono validi solo se il relè è attivato almeno una volta all'anno.
